модель 2017 года
- Модель GSX-S1000FA
- Код модели GSX-S1000FAL7

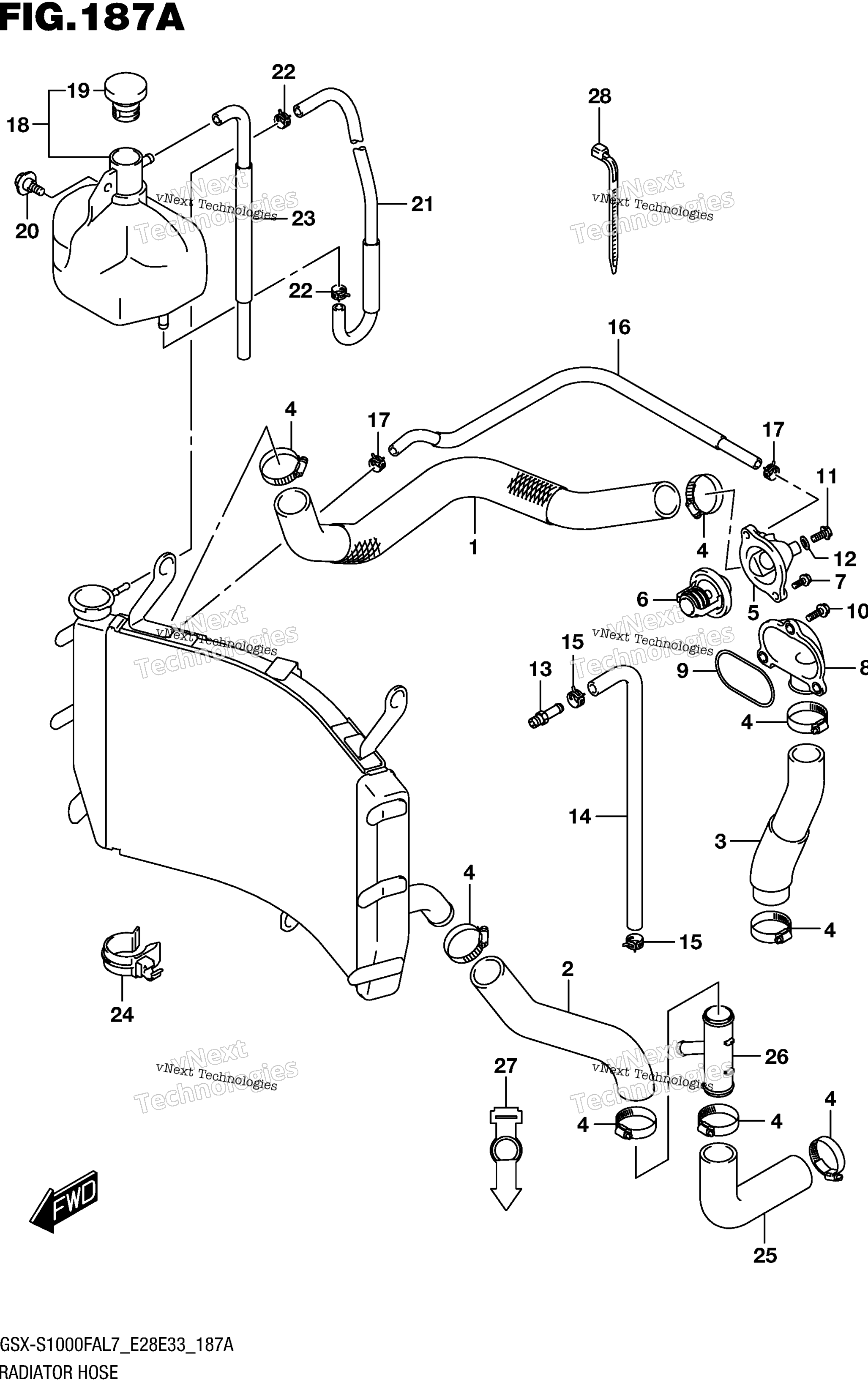

Схема шланга радиатора для GSX-S1000FAL7
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, RADIATOR INLET art. 17851-04K00-000
По запросу
2
HOSE, RDTR OUTLET art. 17852-04K00-000
По запросу
3
HOSE, CYLINDER INLET art. 17853-40F10-000
По запросу
4
CLAMP art. 09402-35501-000
По запросу
5
COVER, THERMOSTAT art. 17661-35F00-000
По запросу
6
Термостат Suzuki 17670-06G61 art. 17670-06G61-000
По запросу
7
BOLT art. 01547-0620A-000
По запросу
8
CONNECTOR, CYLINDER WATER art. 17861-33E20-000
По запросу
9
Уплотнительное кольцо Suzuki art. 17863-33E00-000
По запросу
10
BOLT art. 01547-0620A-000
По запросу
11
BOLT, THERMOSTAT COVER AIR art. 17568-50F00-000
По запросу
12
GASKET (6.4X11.5X0.8) art. 09168-06026-000
По запросу
13
UNION art. 09362-09011-000
По запросу
14
HOSE, WATER BYPASS art. 17854-04K00-000
По запросу
15
CLAMP art. 09401-12414-000
По запросу
16
HOSE,WATER AIR BLEED art. 17857-04K00-000
По запросу
17
CLIP (ID:10.5,H:8) art. 09401-10409-000
По запросу
18
TANK ASSY, RESERVOIR art. 17910-04K00-000
По запросу
19
.CAP art. 17931-31J00-000
По запросу
20
BOLT (6X12) art. 09111-06085-000
По запросу
21
HOSE,RSVR TANK INLET art. 17981-04K01-000
По запросу
22
CLIP art. 09401-08411-000
По запросу
23
HOSE, RSVR TANK OVER FLOW art. 17982-04K00-000
По запросу
24
CLAMP art. 09408-00321-000
По запросу
25
HOSE, RDTR OUTLET NO.2 art. 17855-04K00-000
По запросу
26
PIPE, WATER HOSE JOINT art. 17881-04K00-000
По запросу
27
BAND, WATER HOSE art. 17891-04K00-000
По запросу
28
CLAMP (L:165) art. 09407-18402-000
По запросу
