модель 2017 года
- Модель LS650
- Код модели LS650BL7

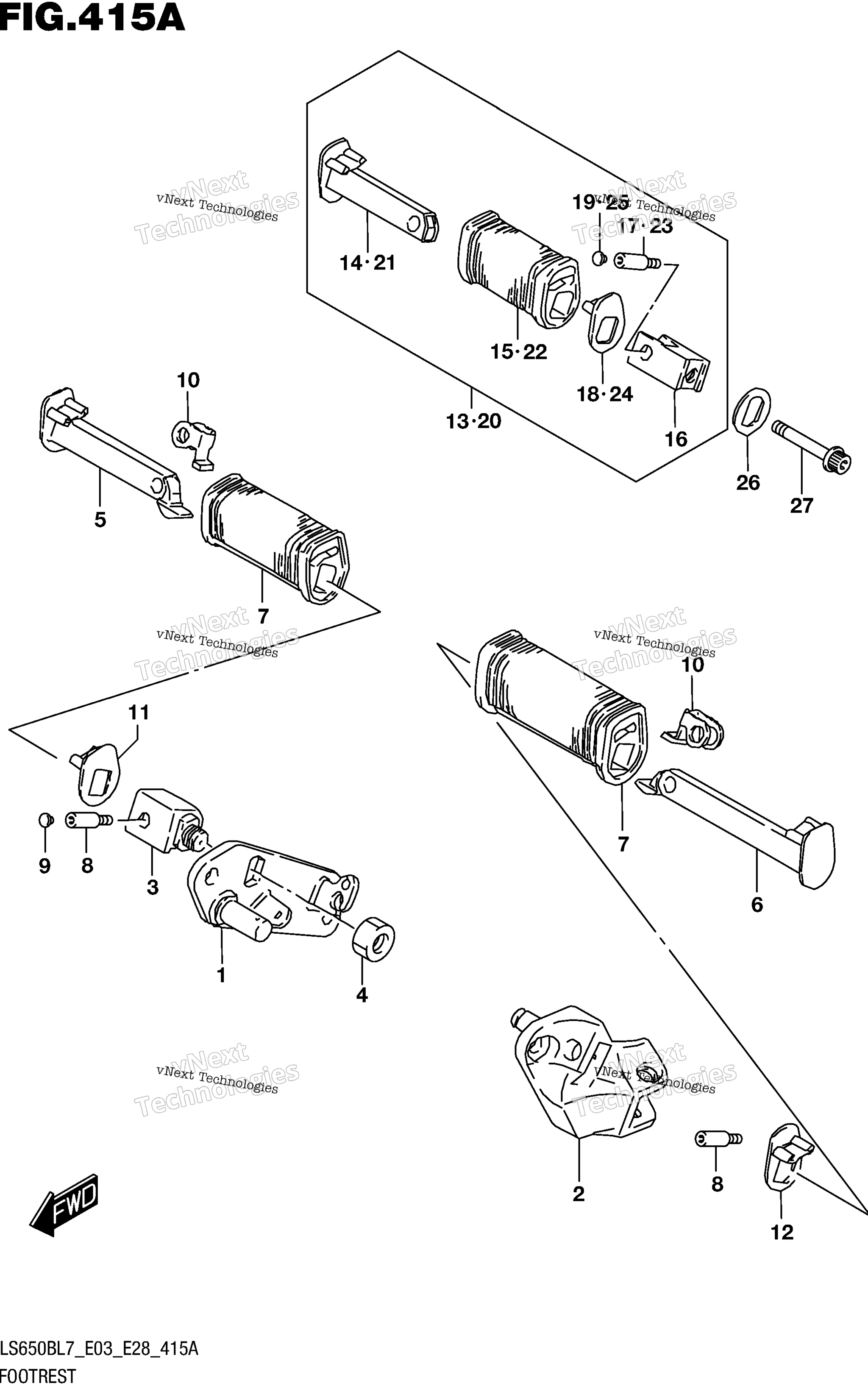

Схема подножки для LS650BL7
Схема
Детали
Номер
Наименование детали
Цена
1
BRACKET, FRONT FOOTREST RH art. 43510-24B10-000
По запросу
2
BRACKET, FRONT FOOTREST LH art. 43520-24B30-000
По запросу
3
HOLDER, FRONT FOOTREST RH art. 43517-24B10-000
По запросу
4
NUT RH art. 09140-16029-000
По запросу
5
BAR, FRONT FOOTREST RH art. 43530-24B20-000
По запросу
6
BAR, FRONT FOOTREST LH art. 43540-24B20-000
По запросу
7
RUBBER, FRONT FOOTREST art. 43551-38A00-000
По запросу
8
BOLT (6X8) art. 09106-06100-000
По запросу
9
CAP, FRONT FOOTREST RUBBER art. 43576-24B00-000
По запросу
10
CUSHION, FRONT FOOTREST art. 43570-24B01-000
По запросу
11
WASHER, FRONT FOOTREST RH art. 43470-24B00-000
По запросу
12
WASHER, FRONT FOOTREST LH art. 43480-24B00-000
По запросу
13
FOOTREST ASSY, PILLION RH art. 43600-24B10-000
По запросу
14
.BAR, PILLION FOOTREST RH art. 43610-24B10-000
По запросу
15
.RUBBER, PILLION FOOTREST art. 43651-24B00-000
По запросу
16
.HOLDER, PILLION FOOTREST art. 43621-24B20-000
По запросу
17
.BOLT (6X8) art. 09106-06100-000
По запросу
18
.WASHER, PILLION FOOTREST RH art. 43570-38A00-000
По запросу
19
.CAP, PILLION FOOTREST BOLT art. 43576-24B00-000
По запросу
20
FOOTREST ASSY, PILLION LH art. 43700-24B10-000
По запросу
21
.BAR, PILLION FOOTREST LH art. 43710-24B10-000
По запросу
22
.RUBBER, PILLION FOOTREST art. 43651-24B00-000
По запросу
23
.BOLT (6X8) art. 09106-06100-000
По запросу
24
.WASHER, PILLION FOOTREST LH art. 43580-38A00-000
По запросу
25
.CAP, PILLION FOOTREST BOLT art. 43576-24B00-000
По запросу
26
HOLDER art. 43622-24B10-000
По запросу
27
BOLT (10X45) art. 09106-10086-000
По запросу
