модель 2017 года
- Модель LS650
- Код модели LS650BL7

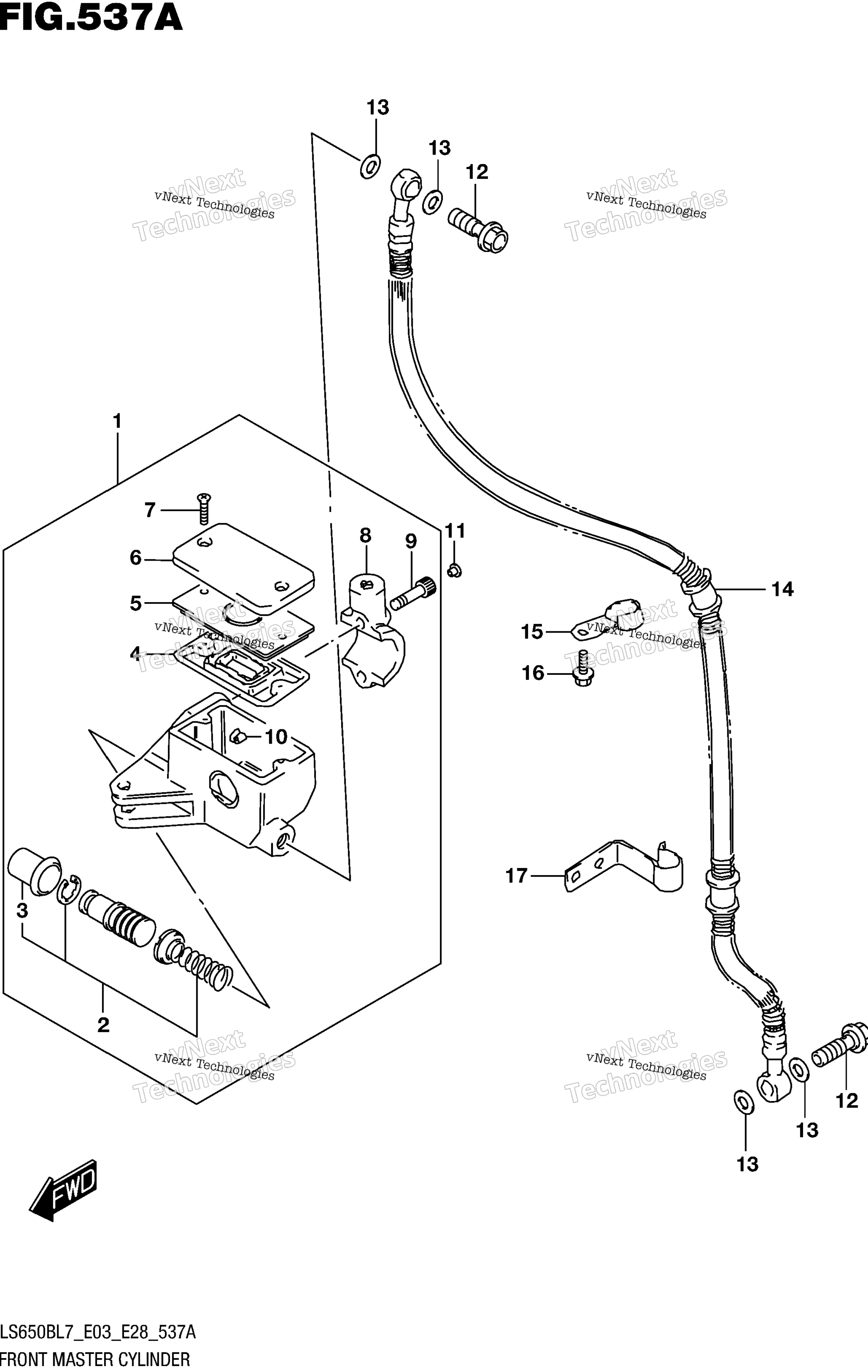

Схема переднего главного цилиндра тормоза для LS650BL7
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY, FRONT MASTER art. 59600-38AB0-000
По запросу
2
Поршень тормозного цилиндра 59600-04810 art. 59600-04810-000
По запросу
3
Пыльник Suzuki art. 59666-44300-000
от 578 ₽
4
Диафрагма тормозного цилиндра Suzuki art. 59667-49460-000
По запросу
5
.PLATE,DIAPHRAGM art. 59668-41C00-000
По запросу
6
.CAP art. 59669-41C00-000
По запросу
7
Винт Suzuki 69689-49300 art. 69689-49300-000
от 290 ₽
8
.HOLDER art. 59671-05A00-000
По запросу
9
Болт Suzuki art. 07130-0620B-000
По запросу
10
.PROTECTOR art. 59664-48B00-000
По запросу
11
Крышка болта Suzuki 09250-05009 art. 09250-05009-000
По запросу
12
UNION art. 09360-10061-000
По запросу
13
Шайба Suzuki art. 09161-10009-000
от 221 ₽
14
HOSE, FRONT BRAKE art. 59480-24B70-000
По запросу
15
GUIDE, BRAKE HOSE NO.1 art. 59541-24B10-000
По запросу
16
BOLT art. 01547-0610A-000
По запросу
17
GUIDE, BRAKE HOSE NO.2 art. 59268-24B10-000
По запросу
Другие схемы модели
Передний главный цилиндр тормоза
