модель 2017 года
- Модель LS650
- Код модели LS650BL7

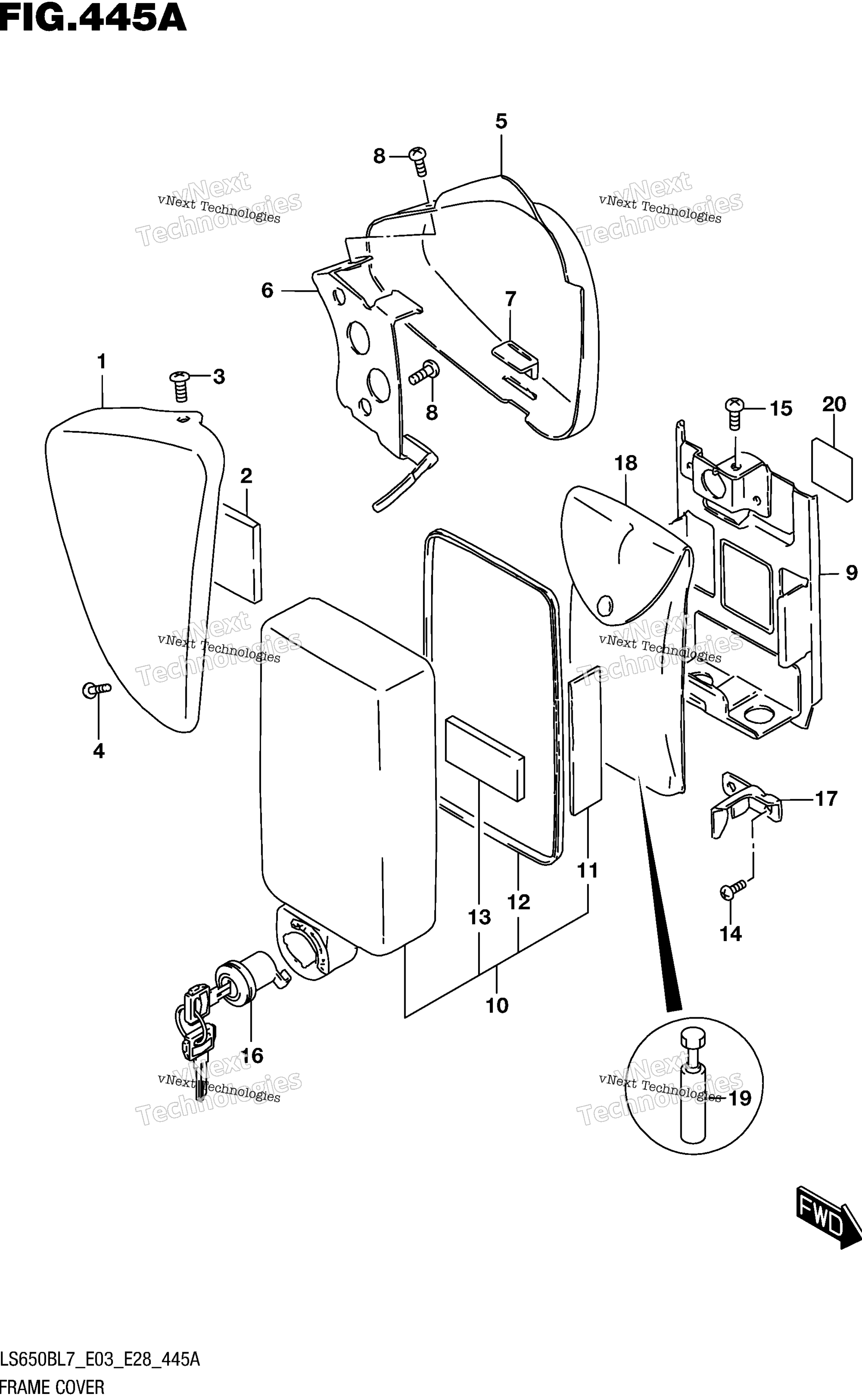

Схема крышки рамы для LS650BL7
Схема
Детали
Номер
Наименование детали
Цена
1
COVER ASSY, FRAME RH (BLACK) art. 47100-24CB0-YVB
По запросу
2
CUSHION (40X40X5) art. 13719-84150-000
По запросу
3
SCREW art. 02142-0510B-000
По запросу
4
SCREW art. 02112-7516A-000
По запросу
5
COVER ASSY, FRAME LH (BLACK) art. 47200-24CB0-YVB
По запросу
6
BRACKET, FRAME COVER LH art. 47180-24B03-000
По запросу
7
CUSHION, FRAME COVER LH art. 47117-45000-000
По запросу
8
Винт Suzuki art. 02122-0612A-000
По запросу
9
HOLDER, TOOL art. 47430-24B01-000
По запросу
10
COVER, TOOL HOLDER art. 47440-24B30-000
По запросу
11
.PROTECTOR, BATTERY art. 33652-07D00-000
По запросу
12
.MOLDING, TOOL HOLDER art. 47445-24B00-000
По запросу
13
.CUSHION, TOOL HOLDER art. 33652-31F00-000
По запросу
14
SCREW art. 02142-0510B-000
По запросу
15
SCREW art. 02112-0610A-000
По запросу
16
LOCK SET, TOOL HOLDER art. 95700-24871-000
По запросу
17
PLATE, TOOL HOLDER LOCK art. 47434-24B00-000
По запросу
18
TOOL ASSY art. 09800-21102-000
По запросу
19
GAUGE ASSY, TENSION art. 96220-24B00-000
По запросу
20
PROTECTOR (50X50X5) CUT AS REQUIRED PROF art. 33652-20C00-000
По запросу
