модель 2022 года
- Модель DL1050 V-STROM
- Код модели DL1050RCM2

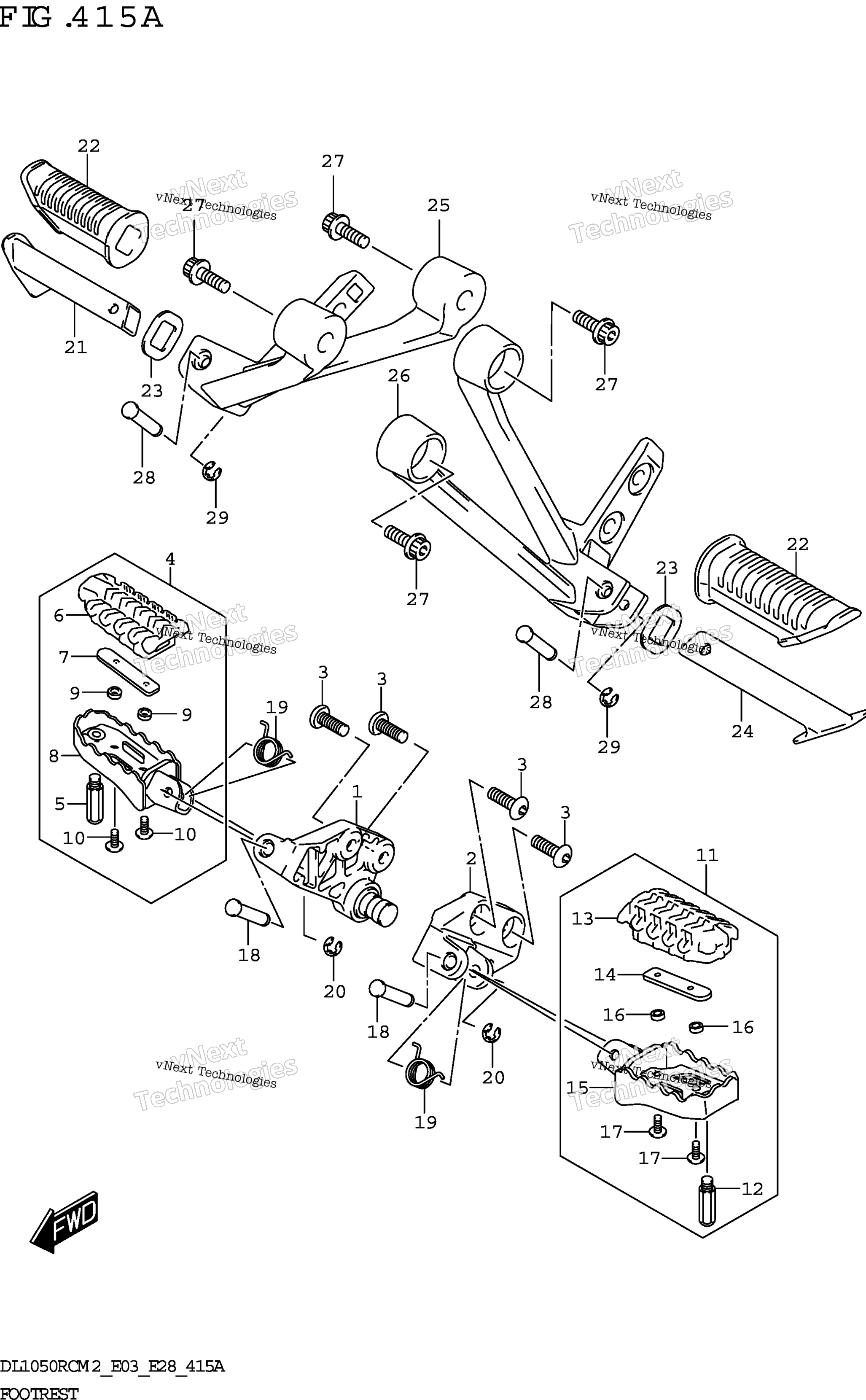

Схема подножки для DL1050RCM2
Схема
Детали
Номер
Наименование детали
Цена
1
BRACKET,FR FOOTREST RH (BLACK art. 43510-06G10-YAP
По запросу
2
BRACKET,FR FOOTREST LH (BLACK art. 43521-06G11-YAP
По запросу
3
BOLT (8X23) art. 09106-08200-000
По запросу
4
FOOTREST ASSY,FRONT RH art. 43501-06L00-000
По запросу
5
BOLT,BANK SENSOR art. 43576-48B40-000
По запросу
6
.RUBBER,FR FOOTREST art. 43551-06L00-000
По запросу
7
.PLATE,FR FOOTREST RUBBER art. 43552-06L00-000
По запросу
8
.BAR,FRONT FOOTREST RH art. 43530-06L00-000
По запросу
9
.SPACER,FR FOOTREST RUBBER art. 47512-28K00-000
По запросу
10
.BOLT art. 07120-0512A-000
По запросу
11
FOOTREST ASSY,FRONT LH art. 43502-06L00-000
По запросу
12
BOLT,BANK SENSOR art. 43576-48B40-000
По запросу
13
.RUBBER,FR FOOTREST art. 43551-06L00-000
По запросу
14
.PLATE,FR FOOTREST RUBBER art. 43552-06L00-000
По запросу
15
.BAR,FRONT FOOTREST LH art. 43540-06L00-000
По запросу
16
.SPACER,FR FOOTREST RUBBER art. 47512-28K00-000
По запросу
17
.BOLT art. 07120-0512A-000
По запросу
18
PIN,FRONT FOOTREST art. 09208-08023-000
По запросу
19
SPRING,FRONT FOOTREST art. 09448-18037-000
По запросу
20
E RING art. 08332-1106B-000
По запросу
21
BAR, PILLION FOOTREST RH art. 43610-34A60-000
По запросу
22
RUBBER, PILLION FOOTREST art. 43612-33G30-000
По запросу
23
WASHER,FOOTREST RUBBER art. 43631-34A01-000
По запросу
24
BAR, PILLION FOOTREST LH art. 43710-34A60-000
По запросу
25
BRKT,PILLION FOOTREST RH (BLA K) art. 43811-31J00-YAP
По запросу
26
BRKT,PILLION FOOTREST LH (BLA K) art. 43821-31J00-YAP
По запросу
27
BOLT (8X30) art. 09106-08131-000
По запросу
28
PIN,PILLION FOOTREST art. 09208-06010-000
По запросу
29
E RING art. 08332-1104B-000
По запросу
