модель 2022 года
- Модель DL1050 V-STROM
- Код модели DL1050RCM2

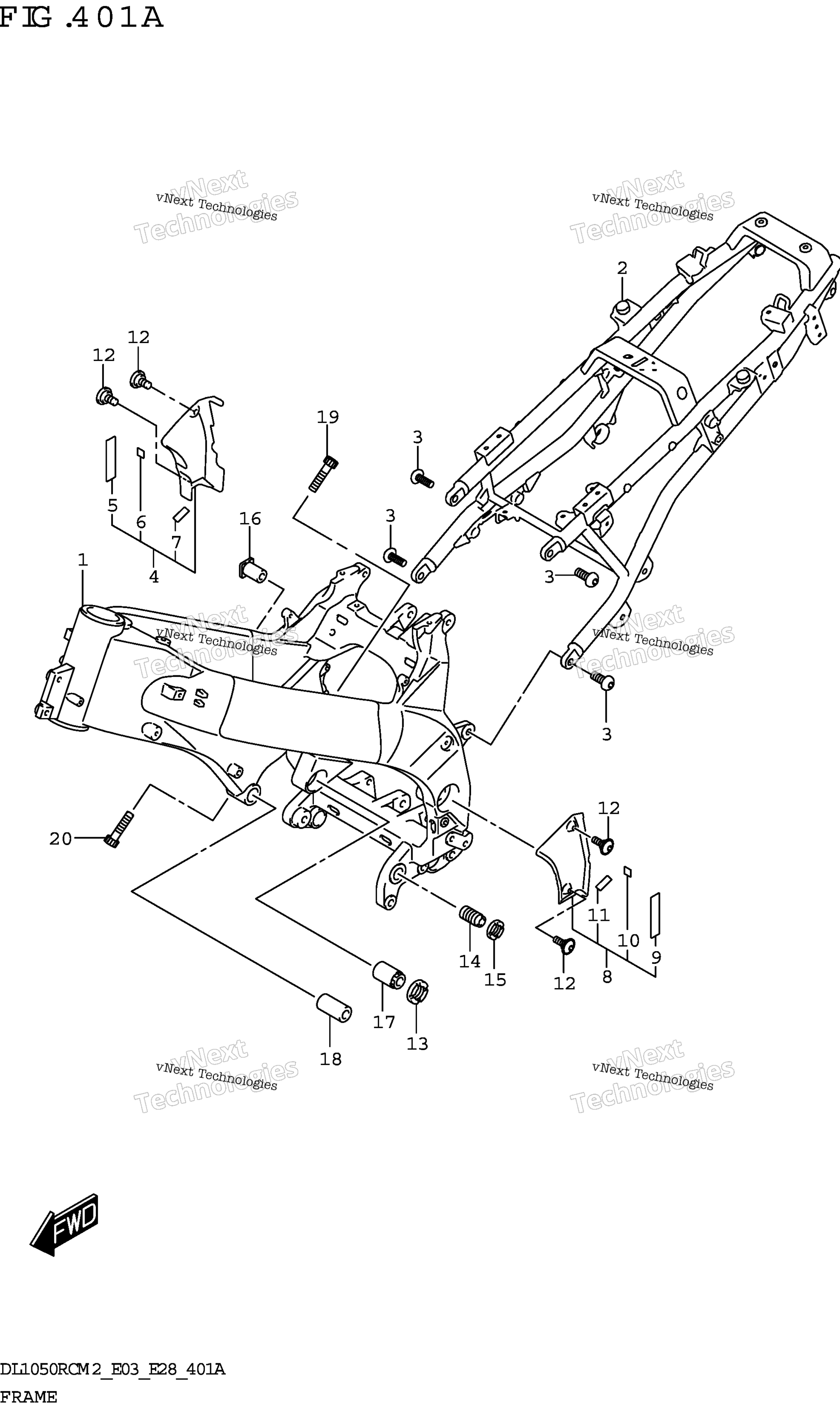

Схема рамы для DL1050RCM2
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLACK) art. 41100-31J20-YAP
По запросу
2
RAIL,SEAT (BLACK) art. 41200-31J30-YAP
По запросу
3
BOLT,SEAT RAIL art. 09139-10006-000
По запросу
4
COVER,PIVOT RH art. 43580-31J00-000
По запросу
5
.PROTECTOR (20X90X2.0) art. 33652-07D00-000
По запросу
6
.CUSHION (10X10X1) art. 63115-37H00-000
По запросу
7
.CUSHION,PIVOT COVER NO.2 (10 30X2) art. 94429-21E00-000
По запросу
8
COVER,PIVOT LH art. 43590-31J00-000
По запросу
9
.PROTECTOR (20X90X2.0) art. 33652-07D00-000
По запросу
10
.CUSHION (10X10X1) art. 63115-37H00-000
По запросу
11
.CUSHION,PIVOT COVER NO.2 (10 30X2) art. 94429-21E00-000
По запросу
12
SCREW (5X13) art. 09139-05092-000
По запросу
13
NUT,CRANK CASE ADJUST CTR art. 41922-19F20-000
По запросу
14
BOLT, CRANK CASE ADJUST LWR art. 41921-16G01-000
По запросу
15
NUT,CRANK CASE ADJUST LWR art. 41922-33E20-000
По запросу
16
BOLT,CRANK CASE ADJUST art. 41921-47H00-000
По запросу
17
SPACER,MOUNTING REAR UPPER RH art. 41941-19F01-000
По запросу
18
SPACER,ENG HEAD MTG,RR LH art. 41942-02F00-000
По запросу
19
BOLT art. 07130-0840B-000
По запросу
20
BOLT art. 07130-0840B-000
По запросу
