модель 2022 года
- Модель DL1050 V-STROM
- Код модели DL1050RCM2

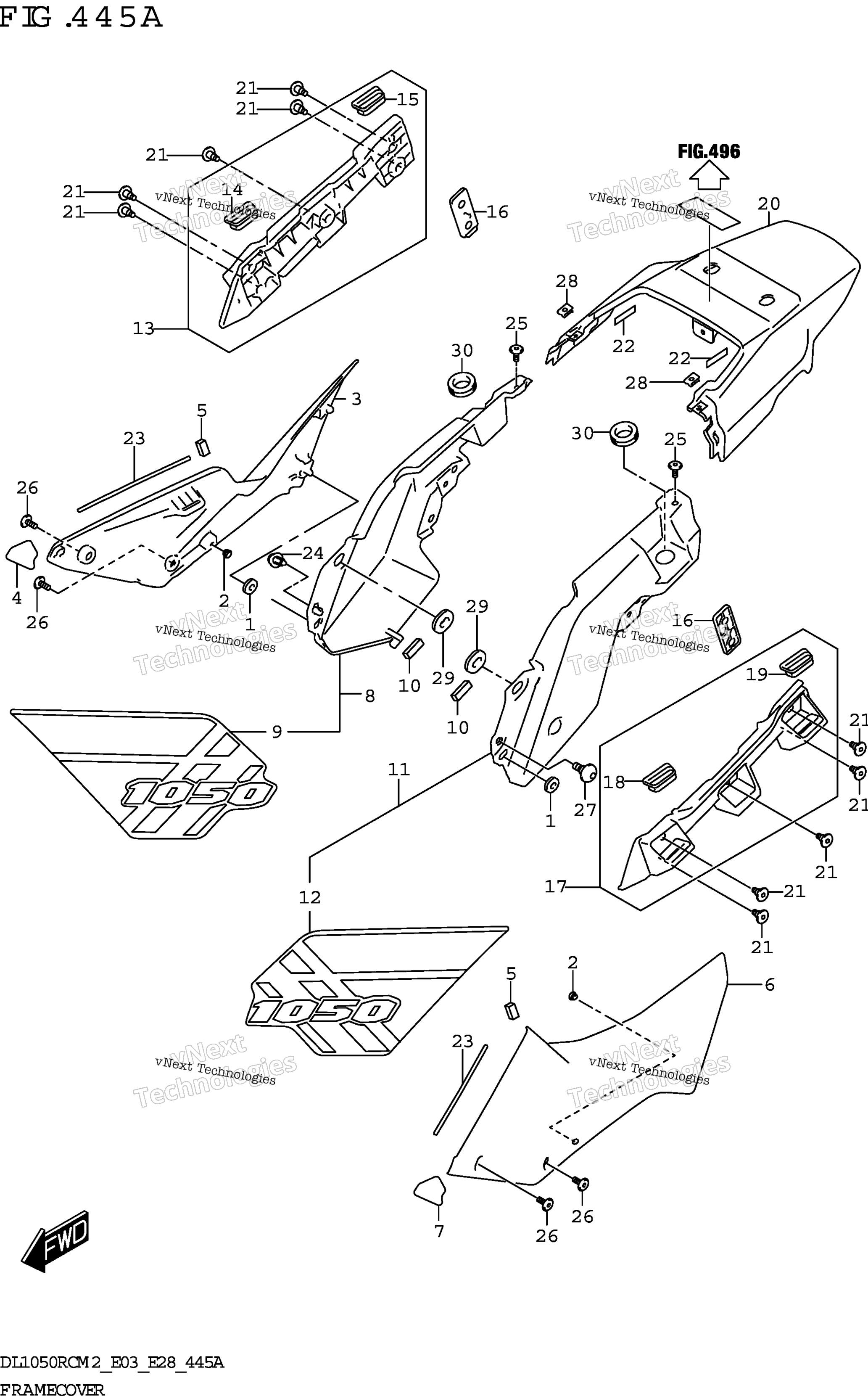

Схема крышки рамы (Dl1050rc) для DL1050RCM2
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION,FUEL TANK COVER SIDE art. 44173-14J00-000
По запросу
2
CUSHION,SEAT MOUNT art. 45148-27J00-000
По запросу
3
COVER,FRAME FRONT RH (WHITE) FOR B1F BODY COLOR:B1F art. 47111-06L00-YUH
По запросу
3
COVER,FRAME FRONT RH FOR YVB,BD7,BT1 BODY COLOR:YVB,BD7,BT1 art. 47111-06L10-000
По запросу
4
PROTECTOR,FRAME COVER RH FOR B1F art. 47121-06L00-000
По запросу
5
CUSHION,FRAME COVER FR RR art. 47131-06L00-000
По запросу
6
COVER,FRAME FRONT LH FOR YVB,BD7,BT1 BODY COLOR:YVB,BD7,BT1 art. 47211-06L10-000
По запросу
6
COVER,FRAME FRONT LH (WHITE) FOR B1F BODY COLOR:B1F art. 47211-06L00-YUH
По запросу
7
PROTECTOR,FRAME COVER LH FOR B1F art. 47221-06L00-000
По запросу
8
COVER,FRAME RH (BLACK) BODY COLOR:YVB art. 47310-06L00-6UX
По запросу
8
COVER,FRAME RH (ORANGE) BODY COLOR:B1F art. 47310-06L00-QRE
По запросу
8
COVER,FRAME RH (GRAY) FOR BD7 BODY COLOR:BD7 art. 47310-06L00-QEB
По запросу
8
COVER,FRAME RH (YELLOW) FOR BT1 BODY COLOR:BT1 art. 47310-06L00-ZFX
По запросу
9
.TAPE,FRAME COVER RH (YELLOW, RAY,BLACK) BODY COLOR:YVB art. 68135-06L00-B8Z
По запросу
9
.TAPE,FRAME COVER RH (GRAY,BL CK,WHITE,ORANGE) BODY COLOR:B1F art. 68135-06L00-B4M
По запросу
9
.TAPE,FRAME COVER RH (BLUE,BL CK,GRAY) FOR BD7 BODY COLOR:BD7 art. 68135-06L00-B81
По запросу
9
.TAPE,FRAME COVER RH (BLUE,GR Y,BLACK,YELLOW) FOR BT1 BODY COLOR:BT1 art. 68135-06L00-B82
По запросу
10
CUSHION,FRM COV SIDE NO.5 art. 47312-06L00-000
По запросу
11
COVER,FRAME LH (YELLOW) FOR BT1 BODY COLOR:BT1 art. 47350-06L00-ZFX
По запросу
11
COVER,FRAME LH (GRAY) FOR BD7 BODY COLOR:BD7 art. 47350-06L00-QEB
По запросу
11
COVER,FRAME LH (ORANGE) BODY COLOR:B1F art. 47350-06L00-QRE
По запросу
11
COVER,FRAME LH (BLACK) BODY COLOR:YVB art. 47350-06L00-6UX
По запросу
12
.TAPE,FRAME COVER LH (BLUE,GR Y,BLACK,YELLOW) FOR BT1 BODY COLOR:BT1 art. 68145-06L00-B82
По запросу
12
.TAPE,FRAME COVER LH (BLUE,BL CK,GRAY) FOR BD7 BODY COLOR:BD7 art. 68145-06L00-B81
По запросу
12
.TAPE,FRAME COVER LH (GRAY,BL CK,WHITE,ORANGE) BODY COLOR:B1F art. 68145-06L00-B4M
По запросу
12
.TAPE,FRAME COVER LH (YELLOW, RAY,BLACK) BODY COLOR:YVB art. 68145-06L00-B8Z
По запросу
13
BRKT,SIDE CASE UPR RH art. 47510-06L00-000
По запросу
14
.BUSH,SIDE CASE BRKT FR RH art. 47811-06L00-000
По запросу
15
.BUSH,SIDE CASE BRKT RR RH art. 47911-06L00-000
По запросу
16
SPACER,FRAME COVER art. 47510-28K00-000
По запросу
17
BRKT,SIDE CASE UPR LH art. 47610-06L00-000
По запросу
18
.BUSH,SIDE CASE BRKT FR LH art. 47812-06L00-000
По запросу
19
.BUSH,SIDE CASE BRKT RR LH art. 47912-06L00-000
По запросу
20
COVER,FRAME CTR (YELLOW) BODY COLOR:BT1 art. 47711-06L00-YU1
По запросу
20
COVER,FRAME CTR (GRAY) BODY COLOR:BD7 art. 47711-06L00-QEB
По запросу
20
COVER,FRAME CTR (ORANGE) BODY COLOR:B1F art. 47711-06L00-QRE
По запросу
20
COVER,FRAME CTR (BLACK) BODY COLOR:YVB art. 47711-06L00-YVB
По запросу
21
SCREW art. 47913-06L00-000
По запросу
22
TAPE,ABS UNIT HOLDER art. 94415-40F00-000
По запросу
23
CUSHION,FRAME COVER art. 94417-24F00-000
По запросу
24
Клипса Suzuki art. 94479-35F00-000
По запросу
25
SCREW (5X13) art. 09139-05091-000
По запросу
26
SCREW (5X13) art. 09139-05091-000
По запросу
27
SCREW (6X16) art. 09139-06169-000
По запросу
28
Гайка Suzuki art. 09148-05052-000
По запросу
29
CUSHION art. 09320-08029-000
По запросу
30
CUSHION (20X32X9) art. 09320-20011-000
По запросу
