модель 2023 года
- Модель DL1050 V-STROM
- Код модели DL1050RRM3

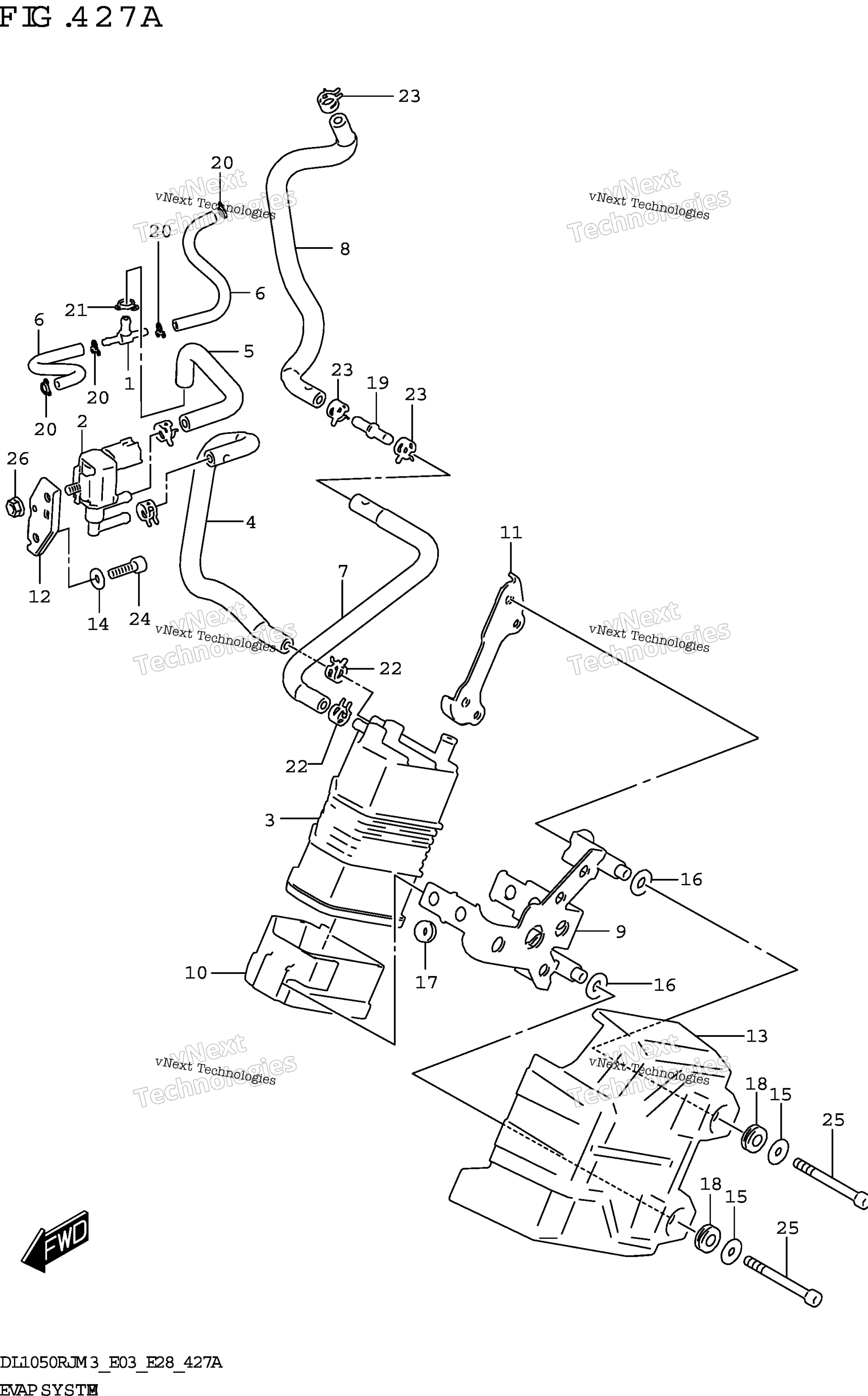

Схема системы испарения для DL1050RRM3
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT,3 WAY art. 13685-06L00-000
По запросу
2
VALVE,CANISTER PURGE art. 18114-74P00-000
По запросу
3
CANISTER ASSY,CHARCOAL art. 18560-04K01-000
По запросу
4
HOSE,CSTR PURGE NO.1 art. 18561-06L00-000
По запросу
5
HOSE,CSTR PURGE NO.2 art. 18561-06L10-000
По запросу
6
HOSE,CSTR PURGE NO.3 art. 18562-06L00-000
По запросу
7
HOSE,CSTR SURGE NO.1 art. 18563-06L00-000
По запросу
8
HOSE,CSTR SURGE NO.2 art. 18563-06L10-000
По запросу
9
BRACKET,CANISTER NO.1 art. 18572-06L00-000
По запросу
10
CUSHION, CANISTER art. 18572-13K00-000
По запросу
11
BRACKET,CANISTER NO.2 art. 18573-06L00-000
По запросу
12
BRACKET,PURGE VALVE art. 18575-06L00-000
По запросу
13
COVER,CANISTER art. 18576-06L00-000
По запросу
14
WASHER (6.5X14X1.6) art. 09160-06125-000
По запросу
15
WASHER (6.5X18X1) art. 09160-06151-000
По запросу
16
WASHER (8.5X18X1.6) art. 09160-08120-000
По запросу
17
Кольцо уплотнительное Suzuki art. 09320-06027-000
По запросу
18
CUSHION (8.4X18X6) art. 09320-08515-000
По запросу
19
JOINT art. 09367-06009-000
По запросу
20
CLIP (ID:6.5) art. 09401-06101-000
По запросу
21
CLIP art. 09401-10401-000
По запросу
22
CLIP (ID:10.5,H:8) art. 09401-10409-000
По запросу
23
CLIP (ID:11,H:8) art. 09401-11413-000
По запросу
24
BOLT art. 07130-0620A-000
По запросу
25
BOLT art. 07130-0660B-000
По запросу
26
Гайка Suzuki art. 08316-1006A-000
По запросу
