модель 2023 года
- Модель DL1050 V-STROM
- Код модели DL1050RRM3

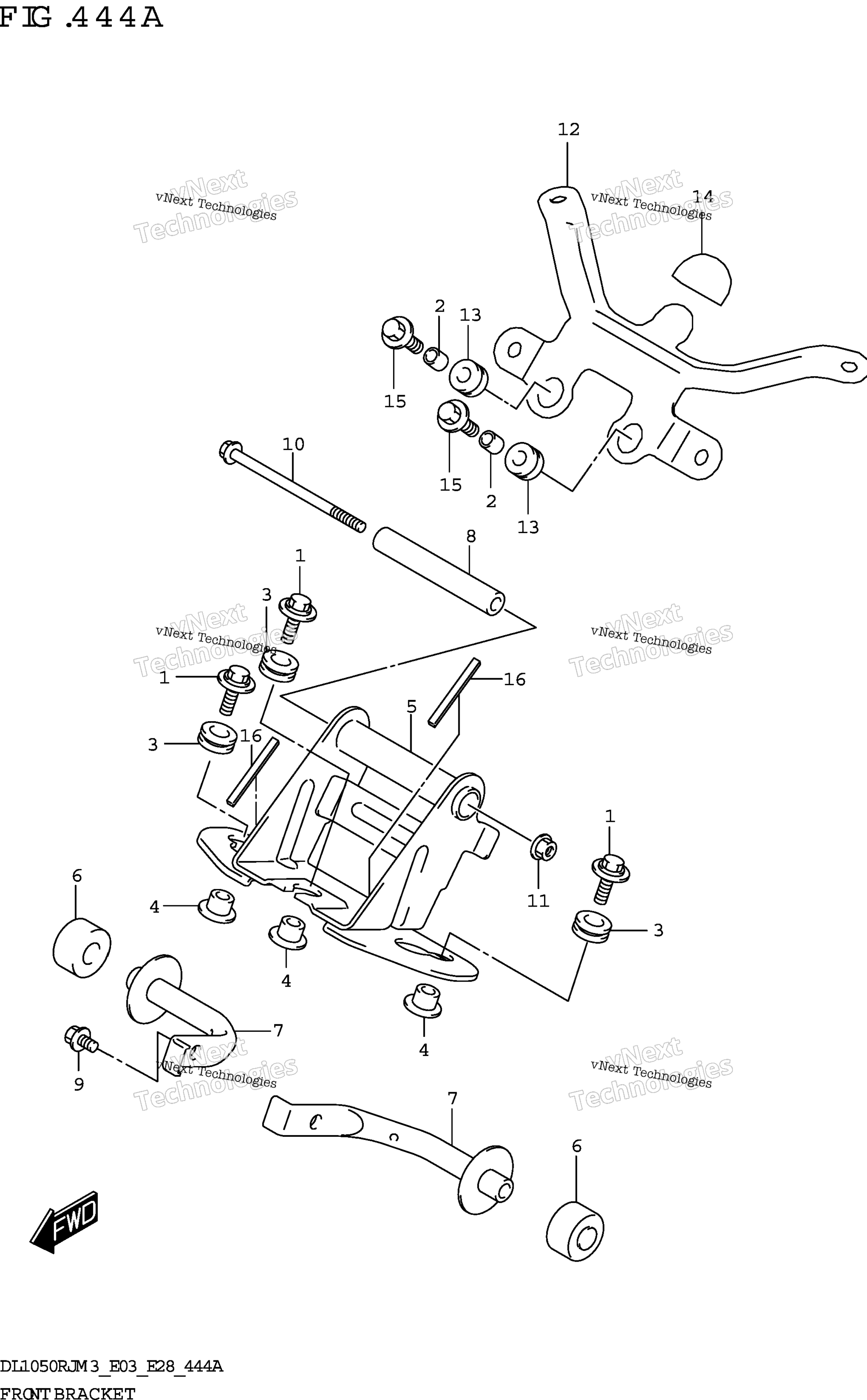

Схема передней части Bracket для DL1050RRM3
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT (6X30) art. 09118-06112-000
По запросу
2
SPACER (6.5X9X10.5) art. 09180-06264-000
По запросу
3
CUSHION,FUEL TANK FRONT art. 44511-16G01-000
По запросу
4
SPACER,FUEL TANK,FR art. 44512-16G00-000
По запросу
5
BRACKET,FUEL TANK FRONT art. 44520-31J01-000
По запросу
6
CUSHION,FRONT SIDE BRKT art. 44543-31J01-000
По запросу
7
BRACKET,FRONT SIDE art. 44560-31J00-000
По запросу
8
SPACER,FUEL TANK REAR art. 44561-35F00-000
По запросу
9
BOLT art. 01550-0616A-000
По запросу
10
BOLT art. 01550-0695A-000
По запросу
11
NUT art. 08319-3106A-000
По запросу
12
BRACKET,FRONT COVER art. 44160-06L00-000
По запросу
13
CUSHION,FUEL TANK COVER BRKT art. 44164-31J01-000
По запросу
14
CUSHION,FR COVER BRKT art. 44542-06L00-000
По запросу
15
BOLT (6X20) art. 09116-06009-000
По запросу
16
MOLDING (L:48) art. 68241-04X50-300
По запросу
