модель 2023 года
- Модель DL1050 V-STROM
- Код модели DL1050RRM3

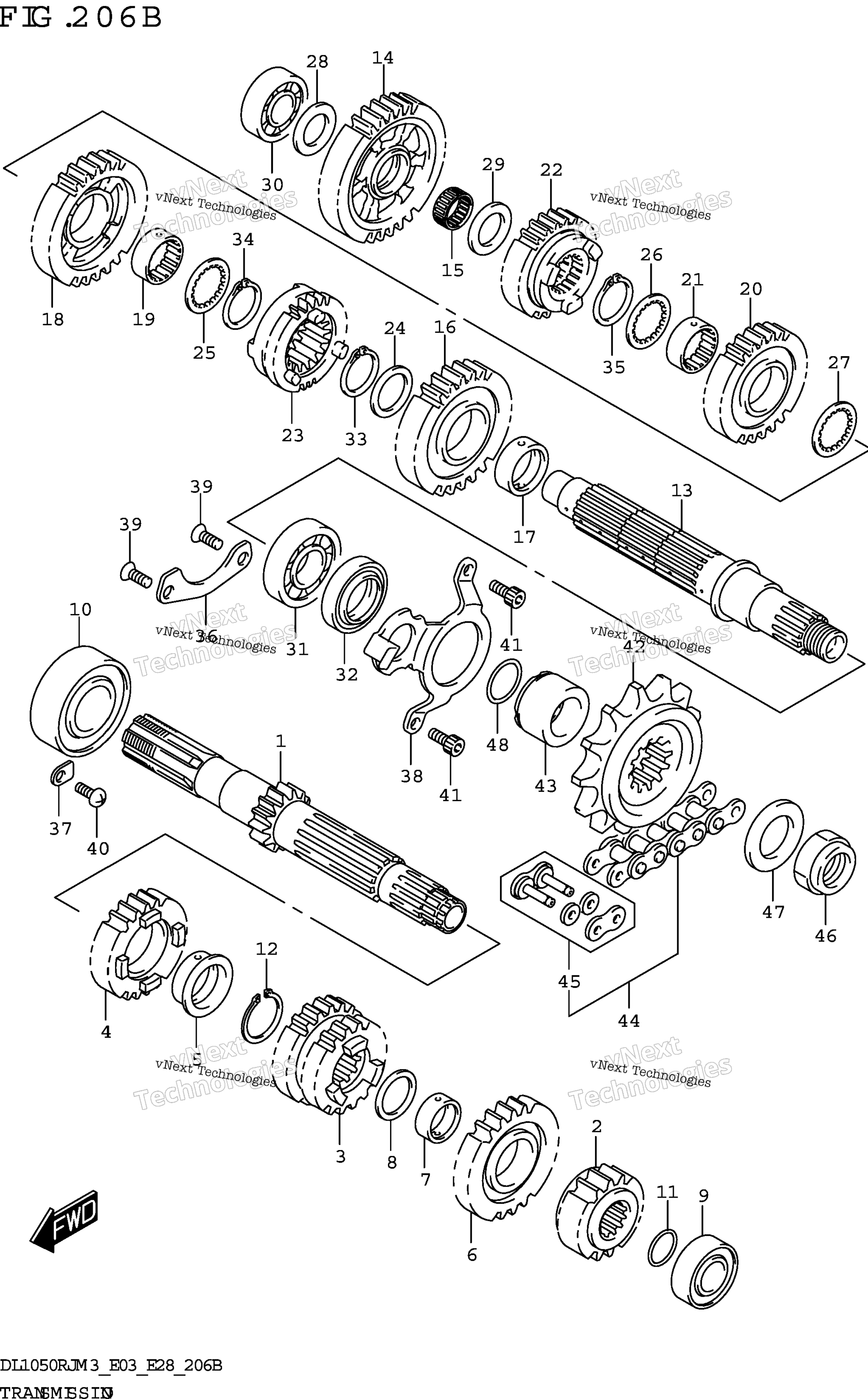

Схема трансмиссии (Dl1050rj) для DL1050RRM3
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT,COUNTER art. 24120-06G10-000
По запросу
2
GEAR,2ND DRIVE (NT:15) art. 24221-02F01-000
По запросу
3
GEAR,3RD & 4TH DRIVE art. 24231-02F40-000
По запросу
4
GEAR,5TH DRIVE (NT:23) art. 24251-02F11-000
По запросу
5
BUSH,5TH DRIVE GEAR art. 24252-02F10-000
По запросу
6
GEAR,6TH DRIVE art. 24261-02F40-000
По запросу
7
BUSH,6TH DRIVE GEAR art. 24262-02F00-000
По запросу
8
SHIM (22X30X1.0) art. 09181-22167-000
По запросу
9
Подшипник Suzuki 09262-20139 art. 09262-20139-000
от 4 694 ₽
10
Подшипник Suzuki 09262-25073 art. 09262-25073-000
от 3 266 ₽
11
O-RING (D:1.9,ID:16.6) art. 09280-17004-000
По запросу
12
CIRCLIP art. 09380-27001-000
По запросу
13
SHAFT,DRIVE art. 24130-02F40-000
По запросу
14
GEAR,1ST DRIVEN NT:32 (NT:32) art. 24311-02F10-000
По запросу
15
BEARING (22X26X11) art. 09263-22068-000
По запросу
16
GEAR,2ND DRIVEN art. 24321-02F30-000
По запросу
17
BUSH,2ND DRIVEN GEAR art. 24322-02F01-000
По запросу
18
GEAR,3RD DRIVEN art. 24331-02F30-000
По запросу
19
BUSH,3RD DRIVEN GEAR art. 24332-17E20-000
По запросу
20
GEAR,4TH DRIVEN art. 24341-02F40-000
По запросу
21
BUSH,3RD DRIVEN GEAR art. 24332-17E20-000
По запросу
22
GEAR,5TH DRIVEN (NT:25) art. 24351-02F20-000
По запросу
23
GEAR,6TH DRIVEN art. 24361-02F50-000
По запросу
24
WASHER (27X36X1.0) art. 09160-27008-000
По запросу
25
WASHER,3RD & 4TH DRIVEN art. 24333-02F00-000
По запросу
26
WASHER,3RD & 4TH DRIVEN art. 24333-02F00-000
По запросу
27
WASHER,3RD & 4TH DRIVEN GEAR art. 24333-02F10-000
По запросу
28
SHIM (20X34X1) art. 09181-20251-000
По запросу
29
SHIM (22X34X1) art. 09181-22223-000
По запросу
30
BEARING (20X52X15) art. 09262-20082-000
По запросу
31
BEARING art. 09262-28064-000
По запросу
32
OIL SEAL (38X52X8) art. 09283-38028-000
По запросу
33
CIRCLIP art. 09380-27001-000
По запросу
34
CIRCLIP art. 09380-27001-000
По запросу
35
CIRCLIP art. 09380-27001-000
По запросу
36
RETAINER,DRIVE SHAFT BRG art. 24741-06G00-000
По запросу
37
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
38
RETAINER,DRIVE SHAFT OIL SEAL art. 24751-06G00-000
По запросу
39
SCREW (6X12) art. 09126-06011-000
По запросу
40
SCREW art. 02112-0612A-000
По запросу
41
BOLT art. 07130-0612A-000
По запросу
42
SPROCKET,ENGINE (NT:17) art. 27511-20A21-000
По запросу
43
SPACER,ENGINE SPROCKET art. 27531-31J00-000
По запросу
44
CHAIN ASSY,DRIVE art. 27600-06L00-120
По запросу
45
.JOINT SET CHAIN art. 27620-06L00-000
По запросу
46
Гайка Suzuki art. 09159-20004-000
от 2 310 ₽
47
WASHER (25X41X3) art. 09160-25009-000
По запросу
48
Кольцо уплотнительное Suzuki 09280-24010-00 art. 09280-24010-000
от 790 ₽
