модель 2023 года
- Модель DL800 V-STROM
- Код модели DL800DERCM3

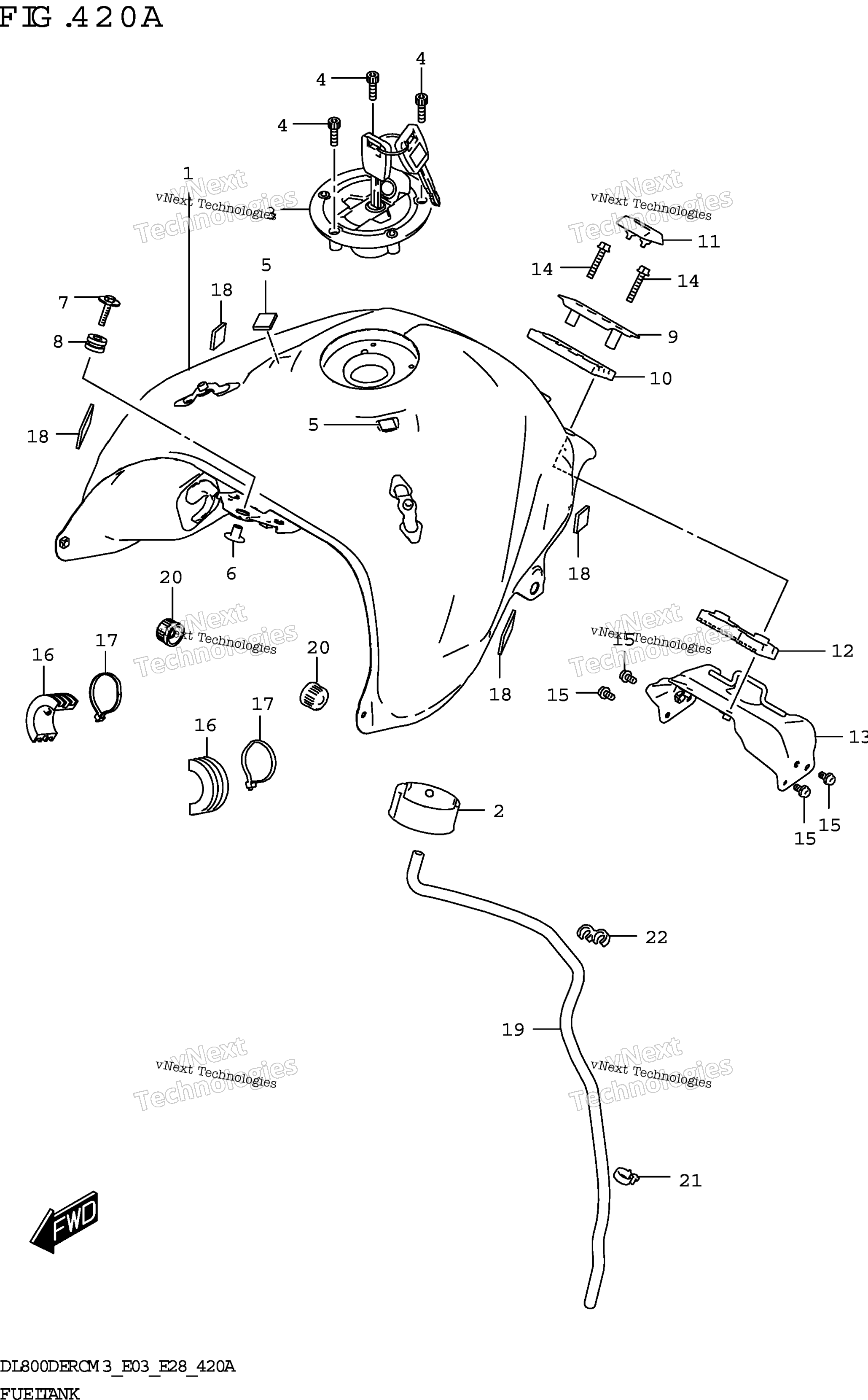

Схема топливного бака для DL800DERCM3
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY,FUEL (YELLOW) BODY COLOR:YU1 art. 44100-25LA0-YU1
По запросу
1
TANK ASSY,FUEL (BLACK) BODY COLOR:YVB art. 44100-25LA0-YVB
По запросу
1
TANK ASSY,FUEL (GRAY) BODY COLOR:QT7 art. 44100-25LA0-QT7
По запросу
2
VESSEL,FUEL TANK INNER art. 44121-07L00-000
По запросу
3
CAP SET,FUEL TANK FILLER art. 44200-17840-000
По запросу
4
BOLT,FUEL TANK FILLER CAP art. 44244-11J00-000
По запросу
5
FASTENER (20X15X2.6) art. 44572-44G00-000
По запросу
6
SPACER,FUEL TANK FRONT art. 44512-04K00-000
По запросу
7
BOLT (6X30) art. 09116-06172-000
По запросу
8
CUSHION (10X22X13) art. 09320-10050-000
По запросу
9
BRACKET,FUEL TANK REAR UP art. 44530-25LA0-000
По запросу
10
CUSHION,FUEL TANK REAR UPPER art. 44542-25LA0-000
По запросу
11
CUSHION,FUEL TANK REAR BRKT art. 44543-25LA0-000
По запросу
12
CUSHION,FUEL TANK REAR LOWER art. 44545-25LA0-000
По запросу
13
BRACKET,FUEL TANK REAR art. 44550-25LA0-000
По запросу
14
BOLT art. 01550-0635A-000
По запросу
15
BOLT art. 07120-0612A-000
По запросу
16
CUSHION,FUEL TANK SIDE art. 44541-25L00-000
По запросу
17
CLAMP (L:202) art. 09407-25402-000
По запросу
18
.FASTENER (33X25X2.6) art. 44572-13G00-000
По запросу
19
HOSE,FUEL TANK WATER DRAIN art. 44423-25LA0-000
По запросу
20
CUSHION,FUEL TANK FRONT art. 44542-25L00-000
По запросу
21
Зажим Suzuki art. 09403-16412-000
По запросу
22
CLAMP (ID:11.8X2) art. 09408-00043-000
По запросу
