модель 2023 года
- Модель DL800 V-STROM
- Код модели DL800DERCM3

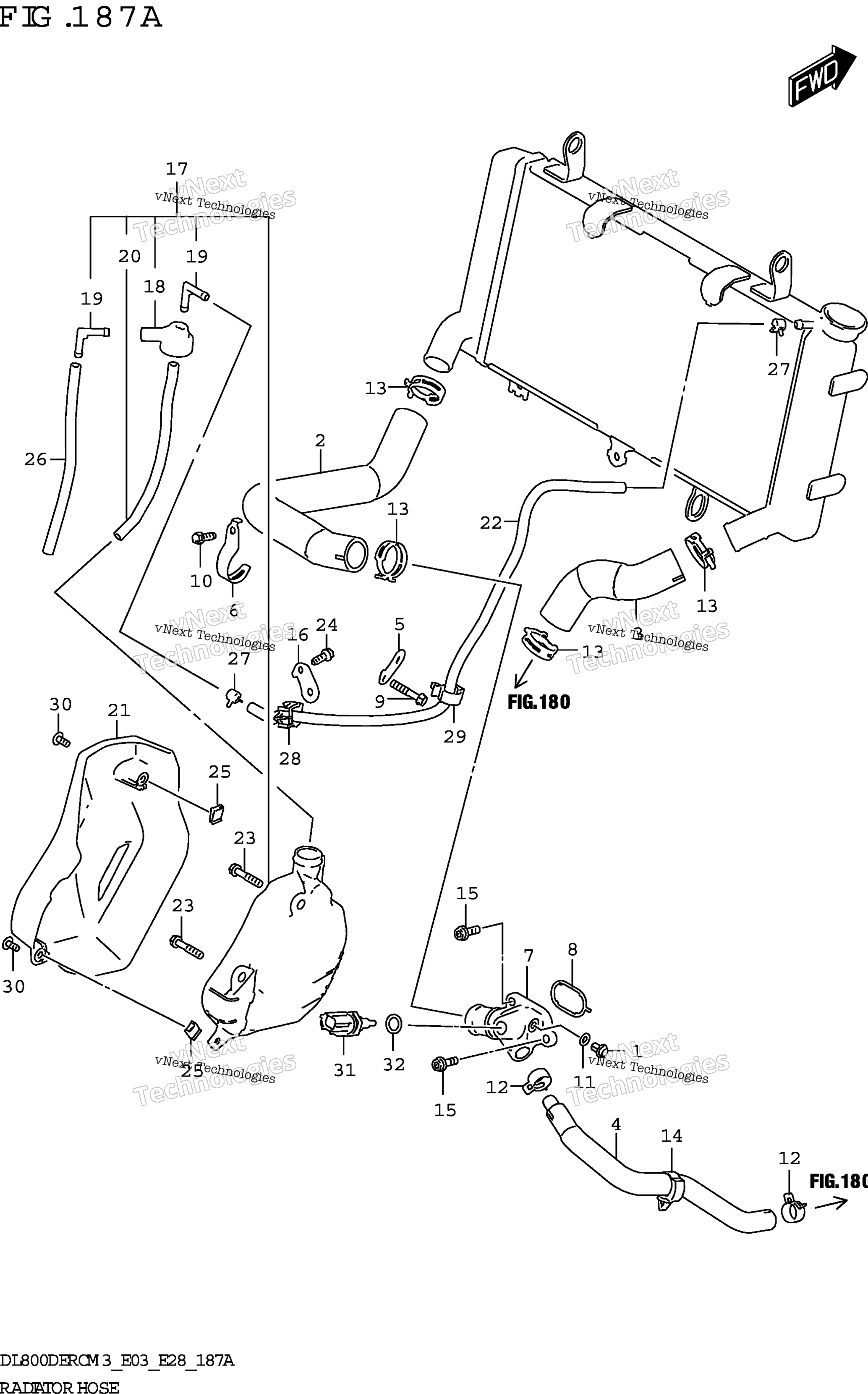

Схема шланга радиатора для DL800DERCM3
Схема
Детали
Номер
Наименование детали
Цена
1
UNION BOLT,AIR VENT art. 17568-50F00-000
По запросу
2
HOSE,RDTR INLET art. 17851-25LA0-000
По запросу
3
HOSE,RDTR OUTLET art. 17852-25LA0-000
По запросу
4
HOSE,WATER BYPASS art. 17853-25L00-000
По запросу
5
BRACKET,HOSE CLAMP art. 17855-25L00-000
По запросу
6
CLAMP,RDTR INLET HOSE art. 17856-25L00-000
По запросу
7
CONNECTOR,WATER OUTLET art. 17860-25L00-000
По запросу
8
.O-RING,WATER CONNECTOR art. 17861-25L00-000
По запросу
9
BOLT (6X12) art. 09103-06525-000
По запросу
10
BOLT art. 09135-06034-000
По запросу
11
GASKET (6.4X11.5X0.84) art. 09168-06026-000
По запросу
12
Хомут Suzuki art. 09401-16407-000
от 263 ₽
13
CLAMP art. 09401-29001-000
По запросу
14
CLAMP art. 09403-20307-000
По запросу
15
BOLT art. 07120-0620A-000
По запросу
16
BRACKET,HOSE CLAMP art. 17855-25L00-000
По запросу
17
TANK ASSY,RESERVOIR art. 17910-25L00-000
По запросу
18
.CAP,WATER RESERVOIR TANK art. 17931-25L00-000
По запросу
19
.PIPE,RSVR TANK CAP art. 17934-25L00-000
По запросу
20
.HOSE,RSVR TANK CAP art. 17935-25L00-000
По запросу
21
COVER,RESERVOIR TANK art. 17913-25L00-000
По запросу
22
HOSE,RSVR TANK INLET art. 17981-25L00-000
По запросу
23
BOLT (6X12) art. 09103-06525-000
По запросу
24
BOLT art. 09135-06034-000
По запросу
25
NUT (M5) art. 09148-05038-000
По запросу
26
HOSE (5X9X600) art. 09352-50901-600
По запросу
27
CLIP (ID:8.6) art. 09401-08411-000
По запросу
28
CLAMP art. 09403-11330-000
По запросу
29
CLAMP art. 09403-17403-000
По запросу
30
SCREW art. 03541-0512C-000
По запросу
31
Датчик температуры Suzuki art. 13650-49X00-000
от 7 854 ₽
32
Прокладка Suzuki art. 09168-12017-000
от 263 ₽
