модель 2023 года
- Модель DL800 V-STROM
- Код модели DL800DERCM3

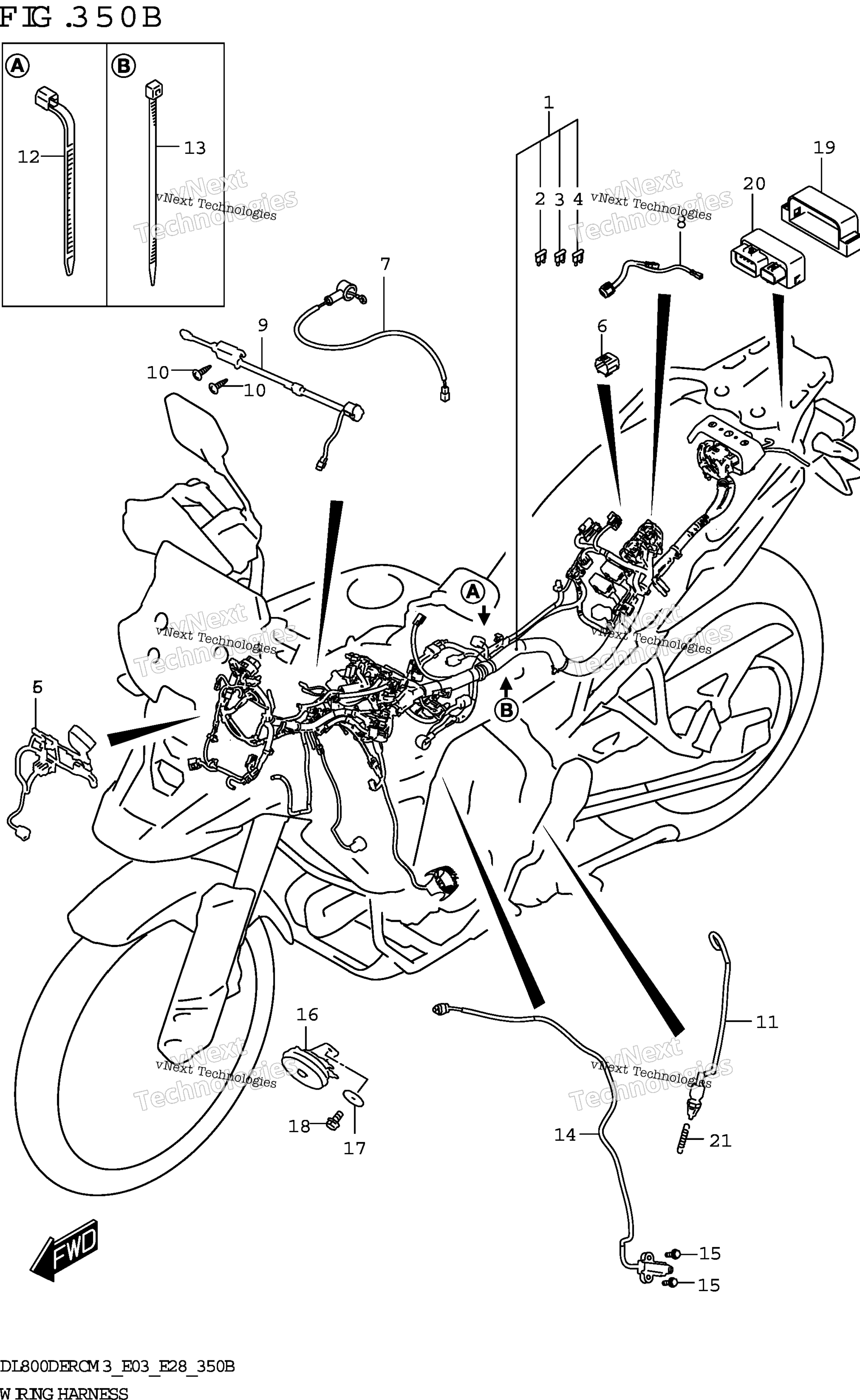

Схема жгута проводов для DL800DERCM3
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS,WIRING NO.1 art. 36610-25LB0-000
По запросу
2
.FUSE (10A) art. 09481-10501-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
4
.FUSE (20A) art. 09481-20501-000
По запросу
5
HARNESS,WIRING NO.2 art. 36620-25LA0-000
По запросу
6
CAP,OBD CONNECTOR art. 36654-28K00-000
По запросу
7
WIRE,OIL PRESSURE SW LEAD art. 36851-25L00-000
По запросу
8
WIRE,REAR COMB LAMP LEAD art. 36853-48KA0-000
По запросу
9
SOCKET,USB art. 39105-25L00-000
По запросу
10
SCREW art. 03541-0412A-000
По запросу
11
SWITCH ASSY,STOP LAMP art. 37740-25L00-000
По запросу
12
CLAMP (L:95) art. 09407-10403-000
По запросу
13
CLAMP (L:145) art. 09407-14407-000
По запросу
14
SWITCH ASSY,SIDE STAND art. 37840-25L00-000
По запросу
15
BOLT art. 01550-0620B-000
По запросу
16
HORN ASSY art. 38500-48H31-000
По запросу
17
WASHER (8.5X30X2.3) art. 09160-08159-000
По запросу
18
BOLT art. 01550-0816B-000
По запросу
19
HOLDER,RELAY art. 36744-06L00-000
По запросу
20
RELAY ASSY art. 38860-06L00-000
По запросу
21
SPRING art. 09443-06054-000
По запросу
