модель 2000 года
- Модель V-STAR 1100
- Код модели V-STAR 1100 CUSTOM (XVS1100M)

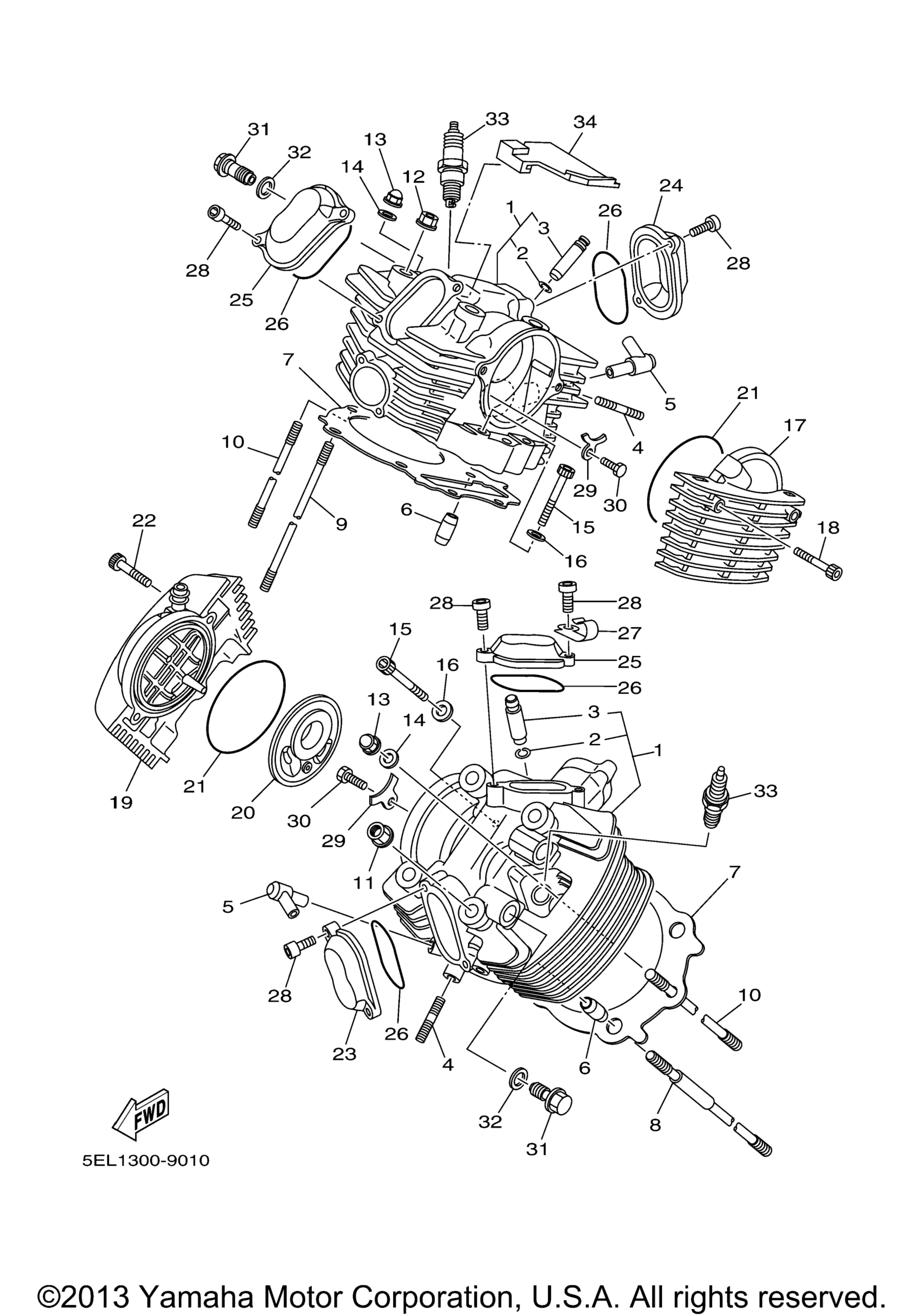

Схема головки блока цилиндров для V-STAR 1100 CUSTOM (XVS1100M)
Схема
Детали
Номер
Наименование детали
Цена
1
Cylinder Head Assy art. 5EL-11101-01-00
По запросу
2
. .Circlip art. 93440-14086-00
По запросу
3
. .Guide, In./Ex. Valve art. 4X7-11133-10-00
По запросу
4
Болт, шпилька art. 95617-08625-00
По запросу
5
Pipe 5 art. 5EL-14875-00-00
По запросу
6
Pin, Dowel art. 91817-30011-00
По запросу
7
Gasket, Cylinder Head 1 art. 5EL-11181-00-00
По запросу
8
Bolt, Cylinder Holding 3 art. 4X7-11363-01-00
По запросу
9
Bolt, Stud art. 90116-12350-00
По запросу
10
Bolt, Stud art. 90116-10344-00
По запросу
11
Nut art. 90179-12326-00
По запросу
12
Гайка Yamaha art. 90179-12325-00
По запросу
13
Nut, Crown art. 90176-10075-00
По запросу
14
Шайба, пластина 90201-101A4-00 art. 90201-102G9-00
По запросу
15
.Bolt, Hexagon Socket Head art. 91314-08050-00
По запросу
16
Шайба, пластина art. 92907-08600-00
По запросу
17
Cover, Cylinder Head Side 4 art. 5EL-1111H-00-00
По запросу
18
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
19
Cover, Cylinder Head Side 1 art. 5EL-11185-00-00
По запросу
20
Plate, Breather art. 42X-11165-00-00
По запросу
21
Кольцо резиновое Yamaha art. 93210-92448-00
По запросу
22
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
23
Cover, Cylinder Head Side 2 art. 42H-11186-02-00
По запросу
24
Cover, Cylinder Head Side 3 art. 5EL-11187-01-00
По запросу
25
Cover, Cylinder Head Side 3 art. 4X7-11187-02-00
По запросу
26
Прокладка клапанной крышки Yamaha art. 93210-62446-00
По запросу
27
Clamp art. 90465-10264-00
По запросу
28
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
29
Plate art. 4X7-1111F-00-00
По запросу
30
Bolt art. 97017-08020-00
По запросу
31
Bolt, Union art. 90401-16065-00
По запросу
32
Gasket art. 90430-17168-00
По запросу
33
Plug, Spark (Ngk Bpr7es) UR art. BPR-7ES00-40-00
По запросу
34
Cover art. 5EL-1112M-00-00
По запросу
