модель 2000 года
- Модель V-STAR 1100
- Код модели V-STAR 1100 CUSTOM (XVS1100M)

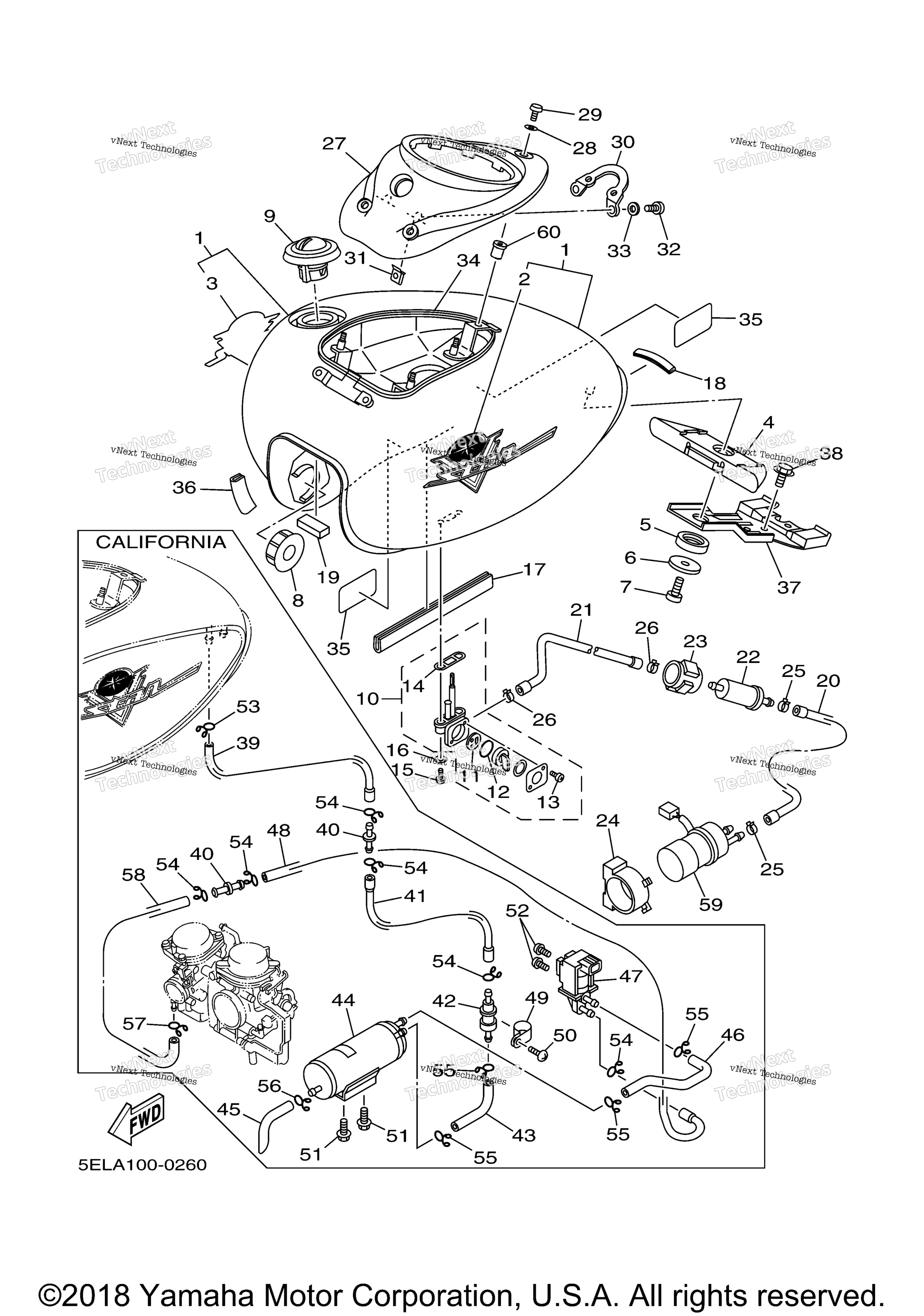

Схема топливного бака для V-STAR 1100 CUSTOM (XVS1100M)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR YB (CAL) art. 5EL-Y2410-30-04
По запросу
1
Fuel Tank Comp UR DNPM1 (U49) art. 5EL-Y2410-10-X4
По запросу
1
Fuel Tank Comp UR DNPM1 (CAL) art. 5EL-Y2410-U2-W1
По запросу
1
Fuel Tank Comp UR YB (U49) art. 5EL-Y2410-10-X3
По запросу
2
. Emblem 1 UR FOR DNPM1 art. 5FB-24161-20-00
По запросу
2
. Emblem 1 UR FOR YB art. 5BN-24161-90-00
По запросу
3
. Emblem 2 UR FOR DNPM1 art. 5FB-24162-20-00
По запросу
3
. Emblem 2 UR FOR YB art. 5BN-24162-90-00
По запросу
4
Damper, Locating 2 art. 5EL-24182-00-00
По запросу
5
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
6
Washer, Plate art. 90201-06110-00
По запросу
7
Bolt, Button Head art. 92017-06012-00
По запросу
8
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
9
Cap Assy (U49) art. 5BN-24602-10-00
По запросу
9
Cap Assy (CAL) art. 4NK-24602-20-00
По запросу
10
Fuel Cock Assy 1 art. 4WM-24500-10-00
По запросу
11
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
12
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
13
. .Screw, Pan Head art. 98580-03008-00
По запросу
14
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
15
Screw art. 90149-06011-00
По запросу
16
Washer, Plate art. 90202-05187-00
По запросу
17
Mole, Side Cover 1 art. 1FK-2171L-00-00
По запросу
18
Mold, Fuel Tank art. 5EL-24188-00-00
По запросу
19
Damper art. 3XV-21717-00-00
По запросу
20
Pipe, Fuel 1 art. 5EL-24311-00-00
По запросу
21
Pipe 3 art. 5EL-24313-00-00
По запросу
22
Filter Assy art. 1FK-24560-10-00
По запросу
23
Bracket, Filter art. 1FK-24566-00-00
По запросу
24
Band 1 art. 4EB-24398-00-00
По запросу
25
Clip art. 90467-11044-00
По запросу
26
Clip art. 90467-11028-00
По запросу
27
Cover, Top art. 5EL-2171A-00-00
По запросу
28
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
29
Bolt, Hexagon Socket Head art. 90111-05059-00
По запросу
30
Bracket, Seat art. 5EL-2412F-00-00
По запросу
31
Гайка пружинная Yamaha art. 90183-05061-00
от 525 ₽
32
Болт Yamaha art. 98517-05012-00
По запросу
33
Washer, Plate art. 92907-05600-00
По запросу
34
Seal art. 5EL-2414G-00-00
По запросу
35
Seal art. 4DN-21268-00-00
По запросу
36
Mold, Fuel Tank art. 5EL-24188-00-00
По запросу
37
Plate, Fitting art. 5EL-2411F-00-00
По запросу
38
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
39
Pipe 10 (CAL) art. 5EL-24321-10-00
По запросу
40
Joint (CAL) art. 4XY-14568-00-00
По запросу
41
Pipe 2 (CAL) art. 5EL-24312-00-00
По запросу
42
Roll Over Valve Assy (CAL) art. 25H-24180-00-00
По запросу
43
Pipe 4 (CAL) art. 5EL-24314-00-00
По запросу
44
Canister Assy (CAL) art. 5EL-24170-00-00
По запросу
45
Pipe 6 (CAL) art. 5EL-24316-10-00
По запросу
46
Pipe 7 (CAL) art. 5EL-24317-00-00
По запросу
47
Valve, Outer Vent Control 2 (CAL) art. 4WM-14896-00-00
По запросу
48
Pipe 5 (CAL) art. 5EL-24315-00-00
По запросу
49
Зажим Yamaha art. 90464-15014-00
По запросу
50
Screw, Truss Head Tapping (CAL) art. 97707-50016-00
По запросу
51
Болт с фланцем art. 95817-06012-00
По запросу
52
Винт, головка поддона art. 98507-05008-00
По запросу
53
Зажим art. 90467-08021-00
По запросу
54
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
55
Clip (CAL) art. 90467-100A1-00
По запросу
56
.Clip (CAL) art. 90467-11106-00
По запросу
57
Clip (CAL) art. 90467-08017-00
По запросу
58
Pipe 11 (CAL) art. 5EL-24322-10-00
По запросу
59
Fuel Pump Comp art. 3YX-13907-02-00
По запросу
60
Nut art. 90179-05009-00
По запросу
