модель 2000 года
- Модель V-STAR 1100
- Код модели V-STAR 1100 CUSTOM (XVS1100M)

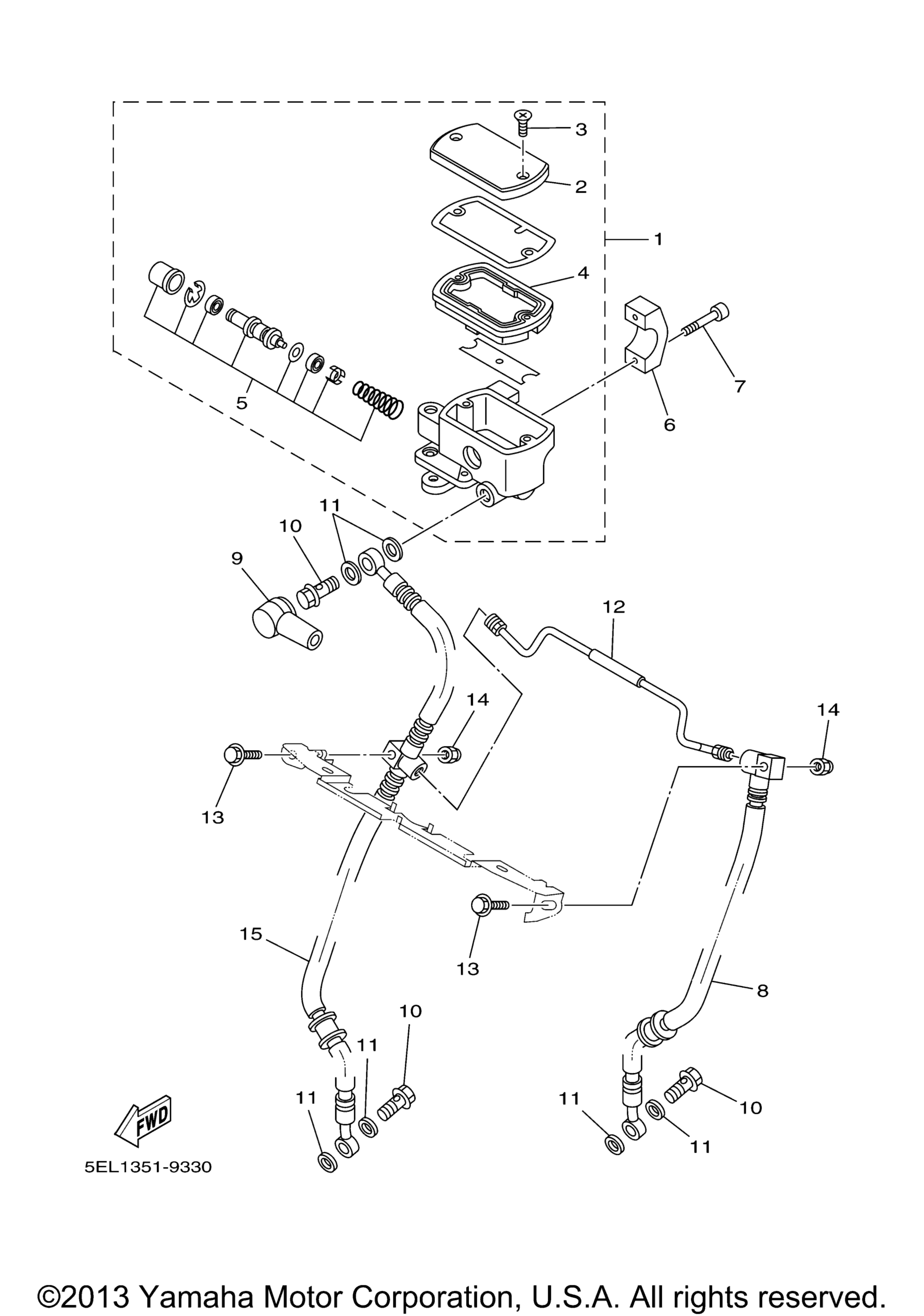

Схема переднего главного цилиндра тормоза для V-STAR 1100 CUSTOM (XVS1100M)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 3D8-25870-11-00
По запросу
2
. Cap, Reservoir art. 4TR-25852-01-00
По запросу
3
. Screw, Flat Head art. 98780-04012-00
По запросу
4
. Diaphragm, Reservoir art. 4BH-25854-02-00
По запросу
5
. .Cylinder Kit, Master art. 2KR-25807-00-00
По запросу
6
Bracket, Master Cylinder art. 4TR-25867-00-00
По запросу
7
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
8
Hose, Brake 1 art. 5EL-25872-00-00
По запросу
9
Boot, Master Cylinder art. 4L0-25862-01-00
По запросу
10
Болт, штуцер art. 90401-10159-00
По запросу
11
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
12
Pipe, Brake art. 5EL-25871-00-00
По запросу
13
Bolt, Washer Based art. 95027-06020-00
По запросу
14
Nut art. 95307-06800-00
По запросу
15
Hose, Brake 2 art. 5EL-25873-00-00
По запросу
