модель 2000 года
- Модель YZF-R1
- Код модели R1 (YZFR1M)

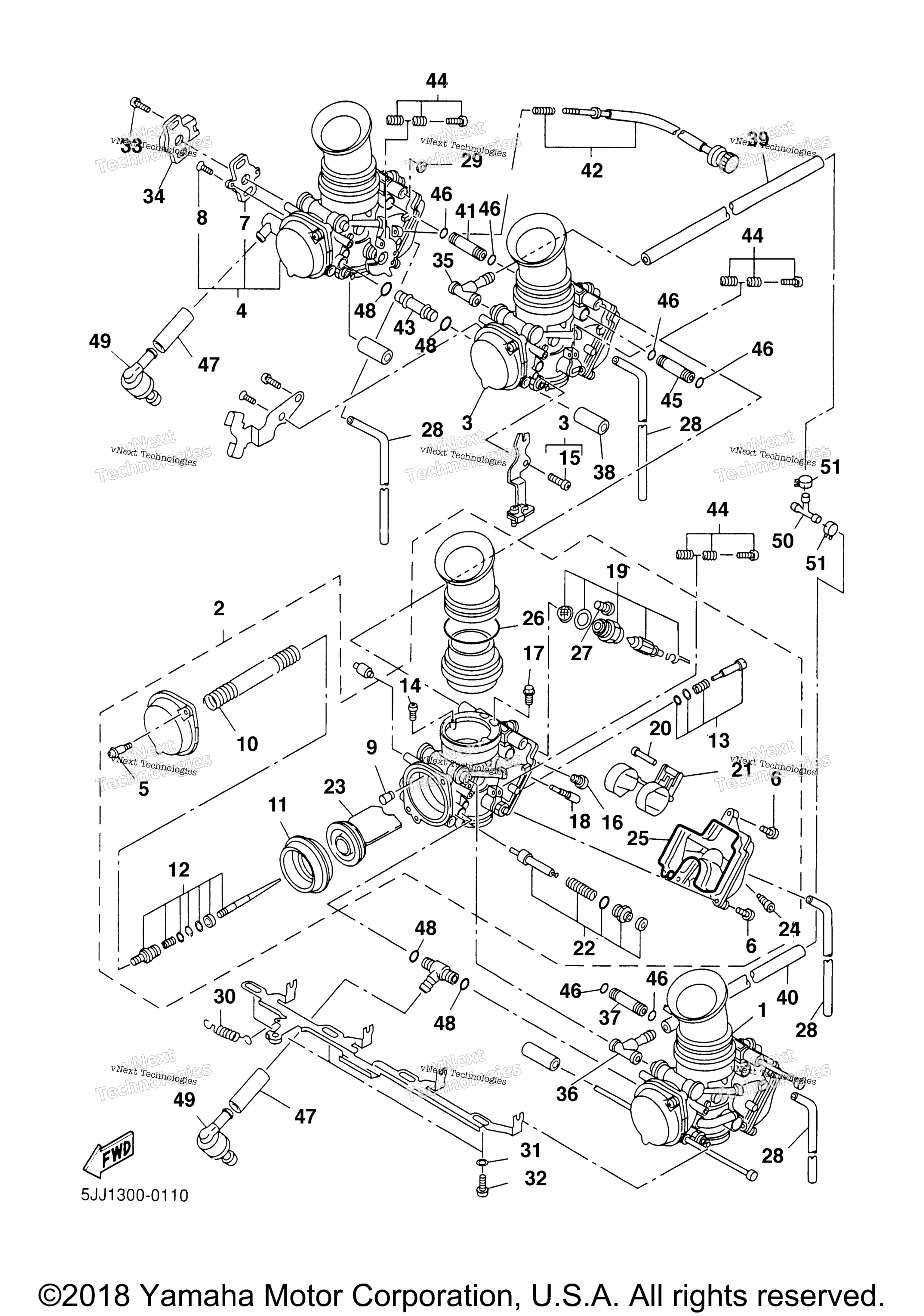

Схема карбюратора для R1 (YZFR1M)
Схема
Детали
Номер
Наименование детали
Цена
1
. Carburetor Assy 1 (5JJ4) art. 5JJ-14901-20-00
По запросу
1
. Carburetor Assy 1 () art. 5JJ-14901-40-00
По запросу
2
. Carburetor Assy 2 () art. 5JJ-14902-40-00
По запросу
2
. Carburetor Assy 2 (5JJ4) art. 5JJ-14902-20-00
По запросу
3
. Carburetor Assy 3 (5JJ4) art. 5JJ-14903-20-00
По запросу
3
. Carburetor Assy 3 () art. 5JJ-14903-40-00
По запросу
4
. Carburetor Assy 4 () art. 5JJ-14904-40-00
По запросу
4
. Carburetor Assy 4 (5JJ4) art. 5JJ-14904-20-00
По запросу
5
. . Screw art. 4KM-14216-00-00
По запросу
6
Болт Yamaha art. 98517-05012-00
По запросу
7
. . Bracket art. 4KG-14995-00-00
По запросу
8
. . Screw, Flat Head art. 98707-04008-00
По запросу
9
. . Cap art. 4SV-14968-00-00
По запросу
10
. . Spring, Diaphragm art. 4SV-14933-00-00
По запросу
11
. . Diaphragm art. 4SV-24411-00-00
По запросу
12
. . Needle Set art. 4XV-1490J-30-00
По запросу
13
. . Pilot Screw Set art. 4SV-14105-00-00
По запросу
14
. . Screw art. 4SV-14216-00-00
По запросу
15
. . Screw, Pan Head art. 98517-05010-00
По запросу
16
. . .Jet, Main (#130) art. 3G2-14231-26-A0
По запросу
17
. . Jet, Air (120) art. 8CC-14232-24-00
По запросу
18
. . Jet, Pilot (#15) art. 4KM-14142-15-00
По запросу
19
. . .Needle Valve Set art. 4KM-14107-15-00
По запросу
20
. . Pin, Float art. 620-14186-00-00
По запросу
21
. . .Float art. 4SV-14985-00-00
По запросу
22
. . .Starter Set art. 4SV-1410A-00-00
По запросу
23
. . Valve, Throttle 1 art. 4SV-14112-00-00
По запросу
24
. . .Plug, Drain art. 4KP-14191-00-00
По запросу
25
. . .O-Ring art. 4XV-14562-00-00
По запросу
26
. . Spring art. 4XV-14275-00-00
По запросу
27
Винт карбюратора art. 1FN-14565-00-00
По запросу
28
. Pipe art. 3JE-14197-00-00
По запросу
29
. Washer art. 28V-14952-00-00
По запросу
30
. Spring art. 4SV-14935-00-00
По запросу
31
. Packing () art. 4NK-14327-00-00
По запросу
32
. .Screw (5JJ4) art. 4XV-24453-00-00
По запросу
33
. .Screw art. 4KM-24453-00-00
По запросу
34
. Throttle Position Sensor Assy art. 4HD-85885-00-00
По запросу
35
. Hose art. 4SV-14987-00-00
По запросу
36
. Hose art. 4XV-90445-00-00
По запросу
37
. Pipe art. 4XV-14149-30-00
По запросу
38
. Pipe art. 4XV-14149-60-00
По запросу
39
. Hose art. 4YW-14987-00-00
По запросу
40
. .Hose art. 5JJ-14987-00-00
По запросу
41
. Pipe art. 4XV-14149-40-00
По запросу
42
. Throttle Screw Set art. 4XV-14103-00-00
По запросу
43
. Pipe art. 4XV-14149-90-00
По запросу
44
. Stop Screw Set art. 4KM-1490K-00-00
По запросу
45
. Pipe art. 4XV-14149-70-00
По запросу
46
. .O-Ring art. 36Y-14147-00-00
По запросу
47
. Pipe 1 art. 3LN-14348-00-00
По запросу
48
. O-Ring art. 3LN-1416A-00-00
По запросу
49
. Net, Filter 2 art. 3LN-24515-00-00
По запросу
50
. Way 3 art. 90413-10016-00
По запросу
51
. Clip art. 90467-10135-00
По запросу
