модель 2000 года
- Модель YZF-R1
- Код модели R1 (YZFR1M)

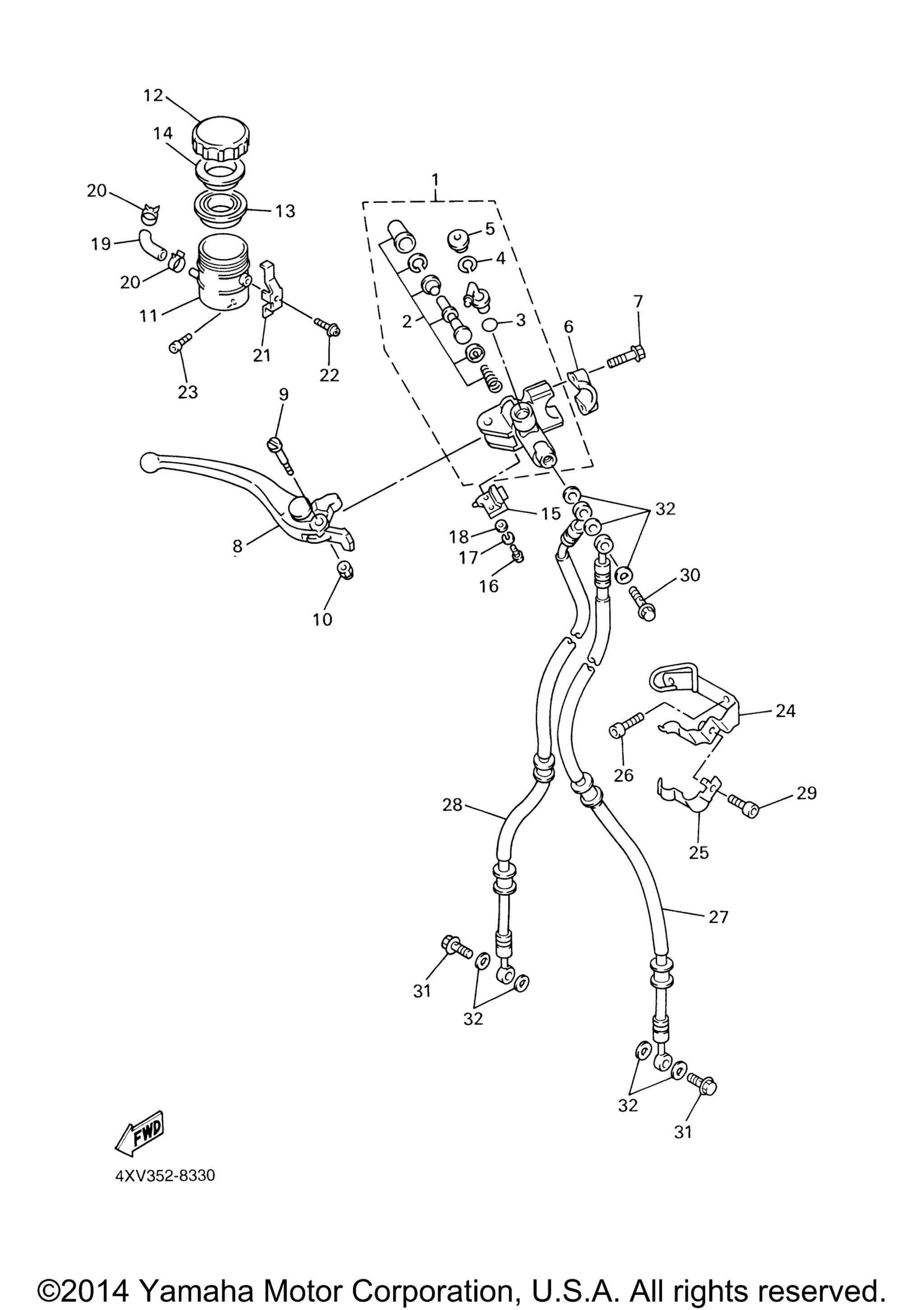

Схема переднего главного цилиндра тормоза для R1 (YZFR1M)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 4XV-W2587-00-00
По запросу
2
. Cylinder Kit, Master art. 4SV-W0041-00-00
По запросу
3
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
4
. .Circlip art. 2VN-25866-00-00
По запросу
5
. .Cover, Dust art. 3FV-2589A-00-00
По запросу
6
Bracket, Master Cylinder art. 56A-25867-00-00
По запросу
7
Болт art. 5EB-26332-00-00
По запросу
8
Lever 2 art. 4XV-83922-01-00
По запросу
9
Bolt, Lever art. 3FV-2589F-00-00
По запросу
10
Гайка Yamaha art. 95617-06100-00
от 368 ₽
11
Tank, Reservoir art. 5JJ-25894-10-00
По запросу
12
Cap, Reservoir art. 3GM-25852-50-00
По запросу
13
Diaphragm, Reservoir art. 3FV-25854-00-00
По запросу
14
Bush, Diaphragm art. 2J2-25855-50-00
По запросу
15
Выключатель стоп-сигнала Yamaha art. 4HM-83980-00-00
По запросу
16
Screw, Pan Head art. 98511-04012-00
По запросу
17
Шайба Yamaha art. 92990-04100-00
от 168 ₽
18
Washer, Plate art. 92990-04600-00
По запросу
19
Hose art. 3GM-2585F-00-00
По запросу
20
Clip, Pipe 1 art. 3PA-24356-00-00
По запросу
21
Holder art. 3FV-2589G-00-00
По запросу
22
Screw art. 3GM-2589H-00-00
По запросу
23
Болт Yamaha art. 91317-06012-00
По запросу
24
Holder, Brake Hose art. 4XV-25887-00-00
По запросу
25
Holder, Break Hose art. 4XV-2587A-00-00
По запросу
26
Болт Yamaha art. 91317-06012-00
По запросу
27
Hose, Brake 1 art. 4XV-25872-00-00
По запросу
28
Hose, Brake 2 art. 4XV-25873-00-00
По запросу
29
Болт Yamaha 91317-06065-00 art. 91317-06010-00
По запросу
30
Bolt, Union art. 90401-10038-00
По запросу
31
Bolt, Union art. 90401-10172-00
По запросу
32
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
