модель 2000 года
- Модель YZF-R1
- Код модели R1 (YZFR1M)

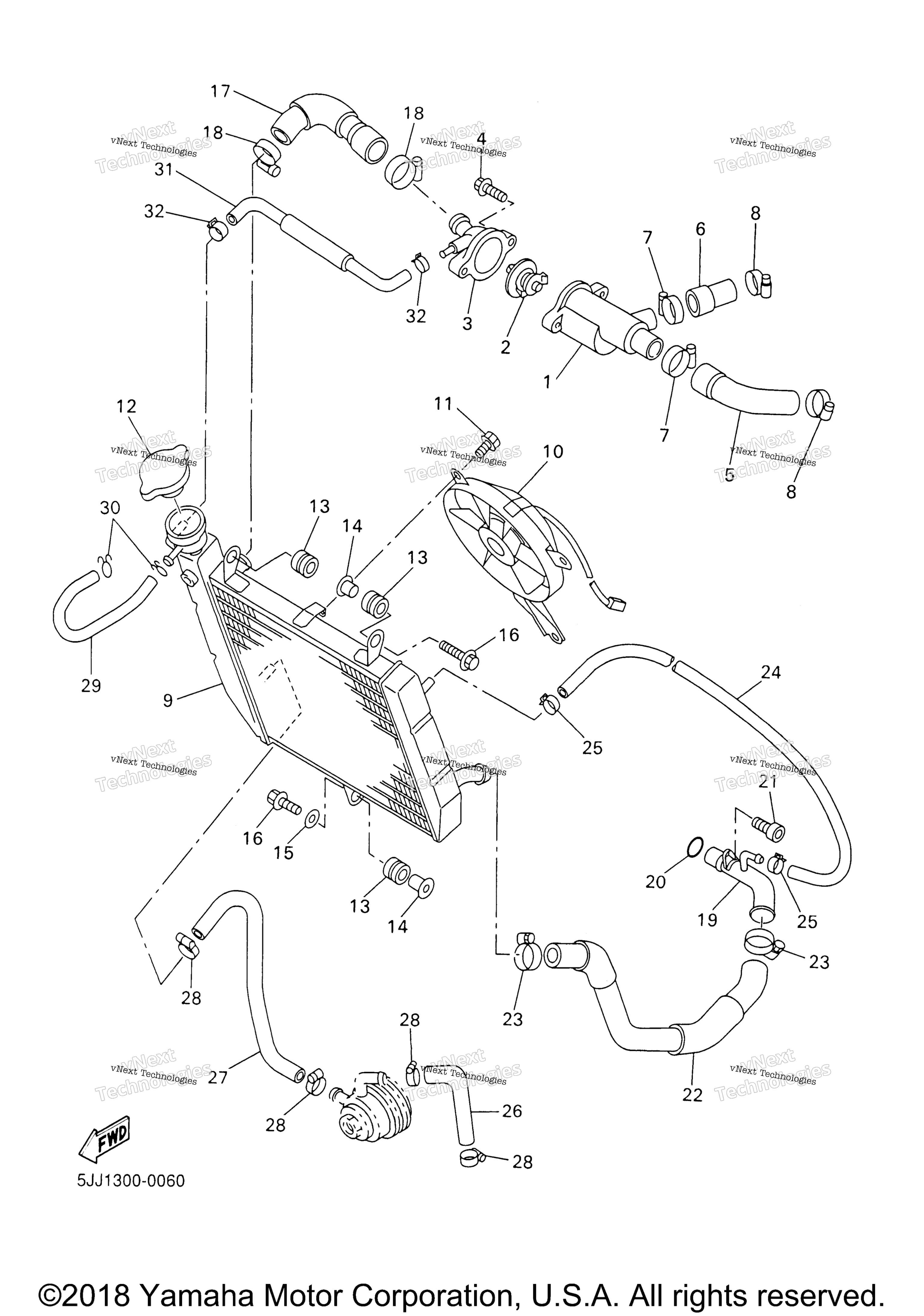

Схема шланга радиатора для R1 (YZFR1M)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Thermostat art. 4XV-12417-00-00
По запросу
2
.Thermostat Assy art. 4FM-12410-01-00
По запросу
3
Cover, Thermostat art. 4XV-12413-00-00
По запросу
4
Болт Yamaha art. 95027-06025-00
от 473 ₽
5
Hose 2 art. 4XV-12577-00-00
По запросу
6
Hose 3 art. 4XV-12578-00-00
По запросу
7
Хомут патрубка охлаждения Yamaha art. 90450-32015-00
По запросу
8
Hose Clamp Assy art. 90450-28001-00
По запросу
9
Radiator Assy art. 5JJ-12461-00-00
По запросу
10
Blower Assy art. 4XV-12405-00-00
По запросу
11
Болт Yamaha art. 95817-06010-00
от 578 ₽
12
Cap, Radiator art. 5SL-12462-00-00
По запросу
13
Grommet art. 90480-15363-00
По запросу
14
.Collar art. 90387-07391-00
По запросу
15
Washer, Plate art. 90201-063J2-00
По запросу
16
Bolt, Flange art. 95822-06025-00
По запросу
17
Hose 4 art. 4XV-12579-00-00
По запросу
18
Hose Clamp Assy art. 90450-38040-00
По запросу
19
Pipe 4 art. 4XV-12484-00-00
По запросу
20
O-Ring art. 93210-23787-00
По запросу
21
Болт Yamaha art. 91317-06012-00
По запросу
22
Hose 7 art. 4XV-12551-00-00
По запросу
23
Hose Clamp Assy art. 90450-38040-00
По запросу
24
Hose 1 art. 4XV-1243A-00-00
По запросу
25
Clip art. 90467-10135-00
По запросу
26
Hose 5 art. 5JJ-12588-00-00
По запросу
27
Hose 6 art. 5JJ-12589-00-00
По запросу
28
Hose Clamp Assy art. 90450-22M14-00
По запросу
29
Hose (L130) art. 90445-092K1-00
По запросу
30
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
31
Hose 8 art. 4XV-12552-00-00
По запросу
32
Clip art. 90467-10135-00
По запросу
