модель 2001 года
- Модель Midnight star
- Код модели MIDNIGHT STAR (XV1600ASN)

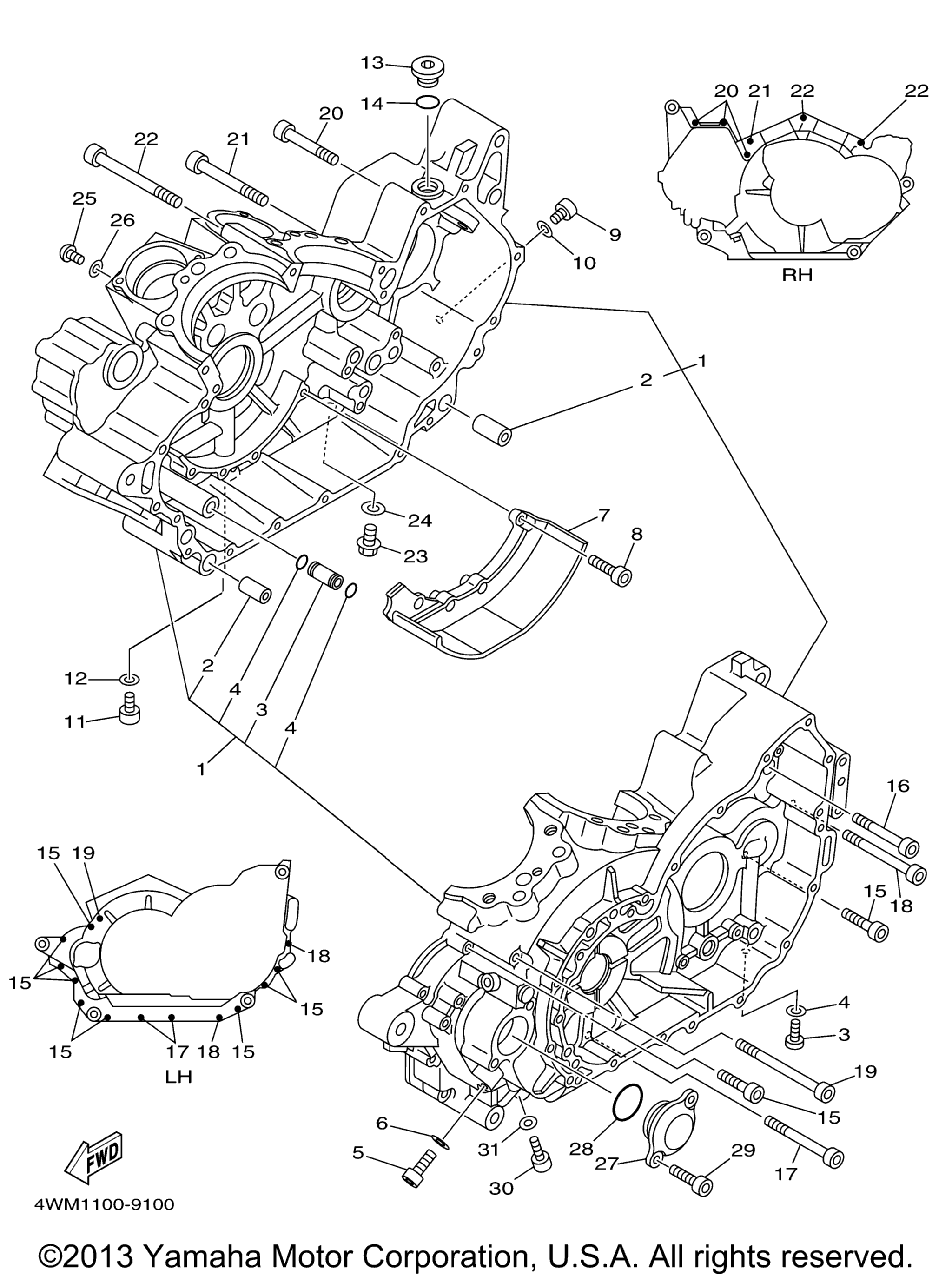

Схема картера для MIDNIGHT STAR (XV1600ASN)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 5MB-15100-02-00
По запросу
2
Направляющая цилиндра Yamaha art. 99530-14016-00
По запросу
3
. .Nozzle 1 art. 4WM-15138-00-00
По запросу
4
. O-Ring art. 93210-10001-00
По запросу
5
Bolt, Hexagon Socket Head art. 91314-08012-00
По запросу
6
Шайба Yamaha art. 90201-08087-00
от 578 ₽
7
Plate, Baffle 1 art. 4WM-15123-00-00
По запросу
8
Болт art. 91317-06020-00
По запросу
9
Болт Yamaha art. 91312-05010-00
от 630 ₽
10
Gasket art. 90430-05126-00
По запросу
11
Bolt, Hexagon Socket Head art. 91314-08012-00
По запросу
12
Шайба Yamaha art. 90201-08087-00
от 578 ₽
13
Plug art. 4H7-15189-00-00
По запросу
14
O-Ring art. 93210-20573-00
По запросу
15
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
16
Bolt, Hexagon Socket Head art. 91314-06060-00
По запросу
17
Bolt, Hexagon Socket Head art. 91314-06075-00
По запросу
18
Bolt art. 91317-06085-00
По запросу
19
Bolt, Hexagon Socket Head art. 91314-06105-00
По запросу
20
Bolt, Hexagon Socket Head art. 91314-06060-00
По запросу
21
Bolt art. 91314-08080-00
По запросу
22
Bolt, Hexagon Socket Head art. 91314-08100-00
По запросу
23
Bolt, Flange (Small Head) art. 95024-08012-00
По запросу
24
Шайба Yamaha art. 90201-08087-00
от 578 ₽
25
.Bolt, Button Head art. 92014-05010-00
По запросу
26
Gasket art. 90430-05126-00
По запросу
27
Cover, Cap art. 5MB-15417-01-00
По запросу
28
O-Ring art. 93210-37532-00
По запросу
29
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
30
Болт Yamaha art. 91312-05010-00
от 630 ₽
31
Gasket art. 90430-05126-00
По запросу
