модель 2001 года
- Модель Midnight star
- Код модели MIDNIGHT STAR (XV1600ASN)

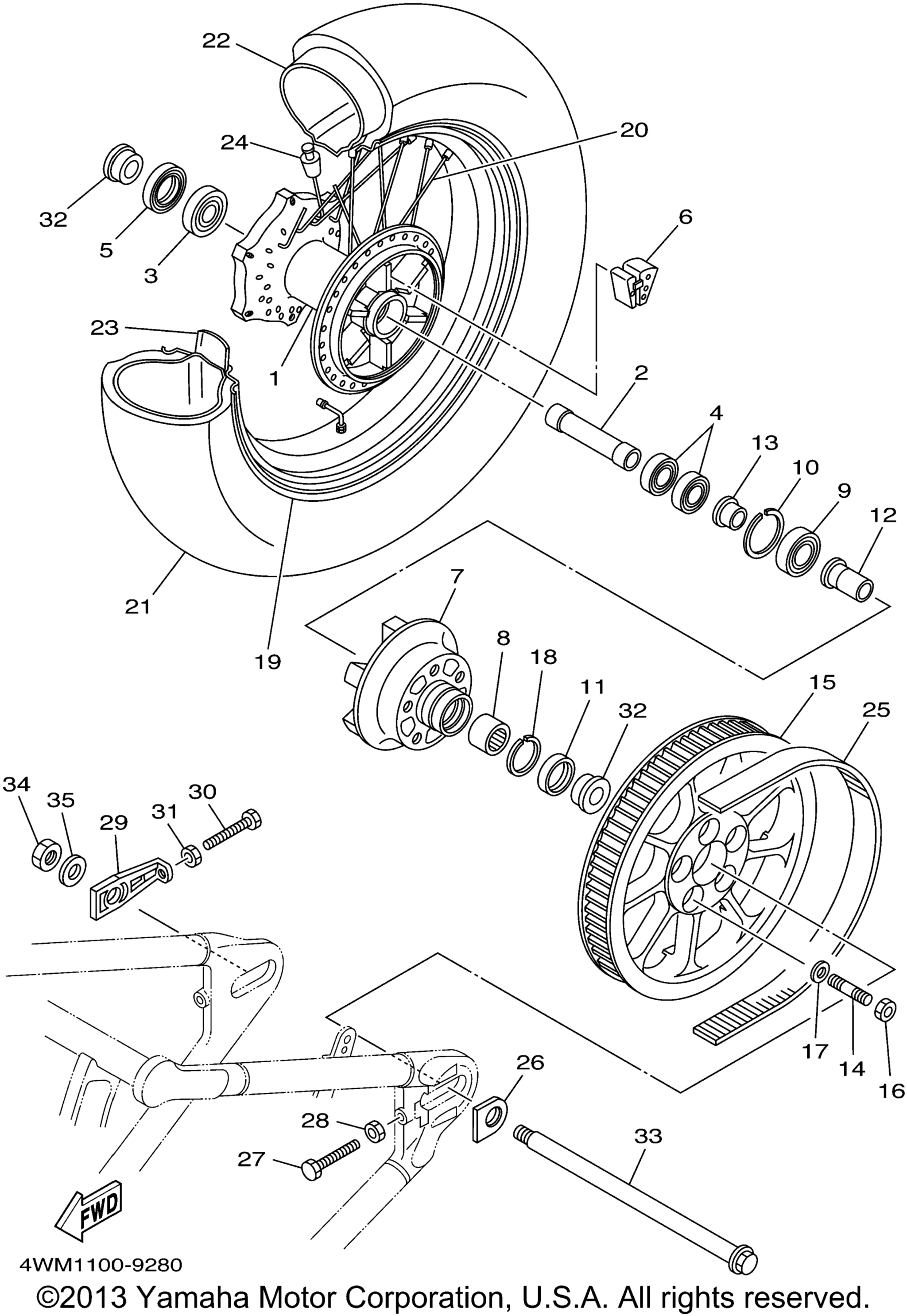

Схема заднего колеса для MIDNIGHT STAR (XV1600ASN)
Схема
Детали
Номер
Наименование детали
Цена
1
Hub, Rear art. 4WM-25311-01-00
По запросу
2
Spacer art. 90560-20339-00
По запросу
3
Bearing art. 93306-30437-00
По запросу
4
Подшипник ролика гусеницы Yamaha art. 93306-00444-00
от 840 ₽
5
Oil Seal art. 93106-30029-00
По запросу
6
Damper art. 4WM-25364-00-00
По запросу
7
Clutch, Hub art. 4WM-25366-00-00
По запросу
8
Bearing art. 93311-32698-00
По запросу
9
Bearing art. 93306-20551-00
По запросу
10
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
11
Oil Seal art. 93106-30004-00
По запросу
12
Collar, Wheel art. 4WM-25376-10-00
По запросу
13
Collar, Wheel art. 4WM-25377-00-00
По запросу
14
Bolt, Stud art. 95617-12630-00
По запросу
15
Sprocket, Driven (70T) art. 4WM-25470-01-00
По запросу
16
Nut, U art. 95614-12100-00
По запросу
17
Washer, Plate art. 90201-120E8-00
По запросу
18
Circlip art. 93450-35163-00
По запросу
19
Rim (Mt3.50-16 M/C) art. 94435-16609-00
По запросу
20
Spoke Set, Rear art. 4WM-25304-01-00
По запросу
21
Tire (150/80B-16 M/C 71H G702) UR BRIDGESTONE art. 94115-1614V-00
По запросу
21
Tire (150/80B-16 M/C 71H D404) UR DUNLOP art. 94115-1614T-00
По запросу
22
Tube (150/80B-16 M/C Pv78) UR BRIDGESTONE art. 94215-16311-00
По запросу
23
Band,Rim (3.50-16) UR DUNLOP art. 94315-16178-00
По запросу
24
Balancer, Wheel UN art. 3HT-25398-00-00
По запросу
25
V-Belt art. 4WM-46241-01-00
По запросу
26
Puller, Chain 1 art. 4WM-25388-00-00
По запросу
27
Bolt art. 90101-10001-00
По запросу
28
Nut art. 90170-10003-00
По запросу
29
Puller, Chain 2 art. 4WM-25389-00-00
По запросу
30
Bolt art. 90101-10001-00
По запросу
31
Nut art. 90170-10003-00
По запросу
32
Collar art. 90387-202X9-00
По запросу
33
Axle, Wheel art. 4WM-25381-00-00
По запросу
34
Nut, Self-Locking art. 90185-18009-00
По запросу
35
Washer, Plate art. 90201-18620-00
По запросу
