модель 2001 года
- Модель Midnight star
- Код модели MIDNIGHT STAR (XV1600ASN)

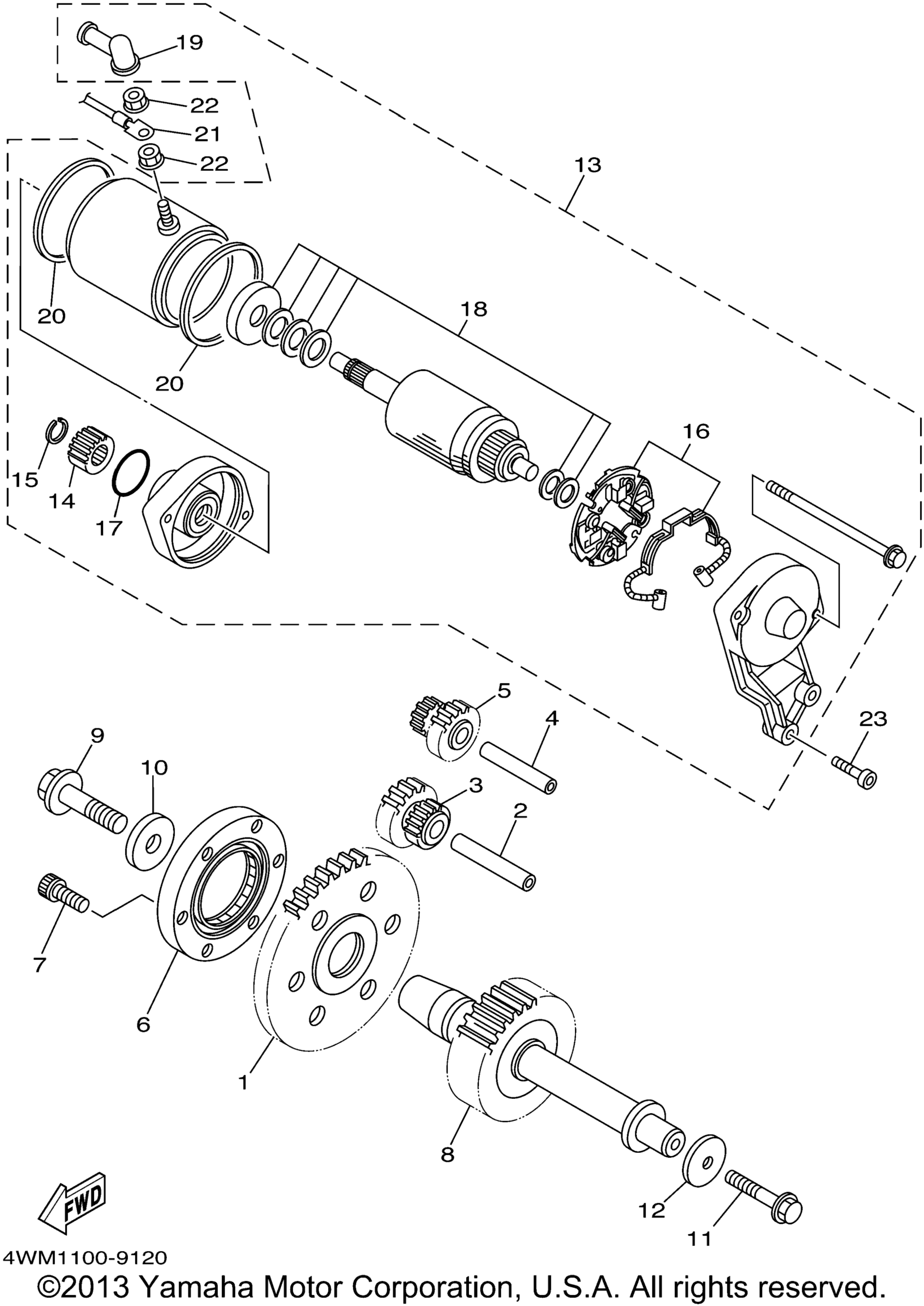

Схема стартера для MIDNIGHT STAR (XV1600ASN)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear 3 art. 4WM-15515-00-00
По запросу
2
Shaft 2 art. 4WM-15522-00-00
По запросу
3
Gear, Idler 2 art. 4WM-15517-00-00
По запросу
4
Shaft 1 art. 4WM-15521-00-00
По запросу
5
Gear, Idler 1 art. 4WM-15512-00-00
По запросу
6
Starter One-Way Assy art. 4WM-15590-00-00
По запросу
7
Болт шестигранник с торцевой головкой art. 91317-08020-00
По запросу
8
Shaft art. 5VN-15659-00-00
По запросу
9
Bolt, Flange art. 90105-12584-00
По запросу
10
Шайба Yamaha art. 90201-12191-00
По запросу
11
Bolt, Flange art. 95817-08045-00
По запросу
12
Washer art. 4WM-15653-00-00
По запросу
13
Motor Assy art. 5MB-81890-01-00
По запросу
14
. Gear, Starting Motor art. 1VJ-15511-00-00
По запросу
15
. Circlip art. 93440-11024-00
По запросу
16
Щеточный комплект Yamaha art. 3AJ-81801-00-00
По запросу
17
. .O-Ring art. 93210-24235-00
По запросу
18
. .Washer Kit art. 3AJ-81809-00-00
По запросу
19
. Cap art. 5H0-81871-00-00
По запросу
20
. .Gasket art. 35C-81844-00-00
По запросу
21
Cord, Starter Motor art. 4WM-81815-00-00
По запросу
22
Гайка Yamaha art. 4XV-8182A-00-00
По запросу
23
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
