модель 2001 года
- Модель Midnight star
- Код модели MIDNIGHT STAR (XV1600ASNC) CA

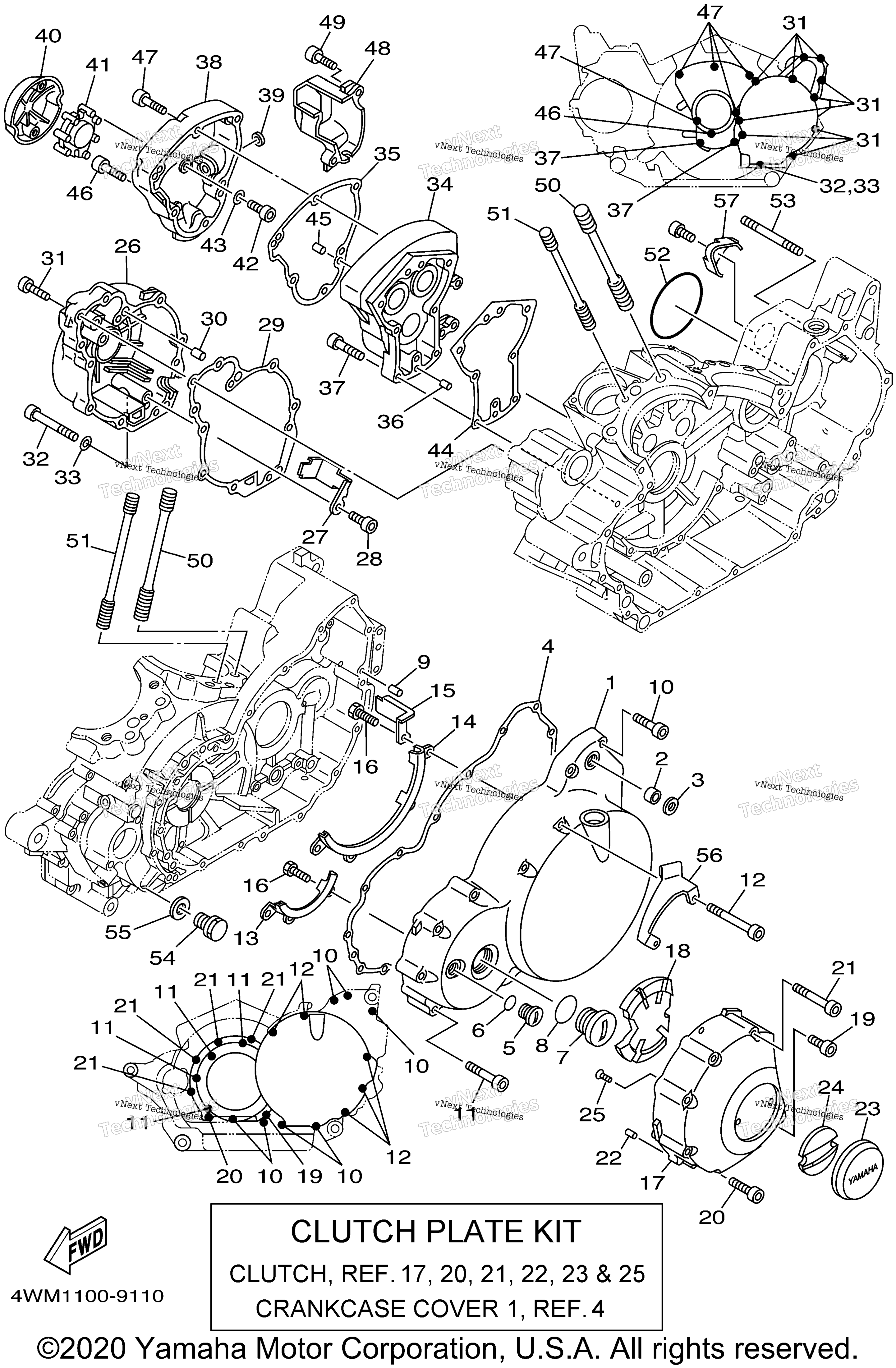

Схема крышки картера 1 для MIDNIGHT STAR (XV1600ASNC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 4WM-15411-00-00
По запросу
2
Bearing art. 93315-11206-00
По запросу
3
Сальник Yamaha art. 93102-12224-00
По запросу
4
Gasket, Crankcase Cover 1 art. 5VN-15451-00-00
По запросу
5
Заглушка, прямой винт art. 90340-14117-00
По запросу
6
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
7
Plug, Straight Screw art. 90340-32080-00
По запросу
8
Уплотнительное кольцо Yamaha art. 93210-32172-00
от 882 ₽
9
Палец Yamaha art. 99530-10114-00
По запросу
10
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
11
Bolt, Hexagon Socket Head art. 91314-06045-00
По запросу
12
Bolt, Hexagon Socket Head art. 91314-06070-00
По запросу
13
Guide 1 art. 4WM-15142-00-00
По запросу
14
Guide art. 4WM-15143-00-00
По запросу
15
Clamp 2 art. 4WM-15484-00-00
По запросу
16
Винт, головка поддона art. 98507-06010-00
По запросу
17
Cover 2 art. 5MB-15423-00-00
По запросу
18
Damper 2 art. 4WM-15326-00-00
По запросу
19
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
20
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
21
Bolt, Hexagon Socket Head art. 91314-06060-00
По запросу
22
Палец Yamaha art. 91808-16023-00
По запросу
23
Cover, Generator 2 art. 4WM-15425-00-00
По запросу
24
Damper 1 art. 4WM-15316-00-00
По запросу
25
Screw, Countersunk art. 98707-05012-00
По запросу
26
Cover, Crankcase 2 art. 5MB-15421-00-00
По запросу
27
Guide, Inlet art. 4WM-15377-00-00
По запросу
28
Болт Yamaha 91317-06065-00 art. 91317-06010-00
По запросу
29
Gasket, Crankcase Cover 2 art. 5PX-15461-02-00
По запросу
30
Палец Yamaha art. 99530-10114-00
По запросу
31
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
32
Bolt, Hexagon Socket Head art. 91314-06065-00
По запросу
33
Шайба Yamaha art. 90430-06014-00
По запросу
34
Cover, Crankcase 3 art. 5MB-15431-10-00
По запросу
35
Gasket, Crankcase Cover 3 art. 5YU-15462-01-00
По запросу
36
..Pin, Dowel art. 93606-10227-00
По запросу
37
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
38
Cover, Decomp art. 4WM-12278-01-00
По запросу
39
Oil Seal art. 93109-08803-00
По запросу
40
Cover, Cap 2 art. 4WM-15427-00-00
По запросу
41
Damper 3 art. 4WM-15335-00-00
По запросу
42
Bolt,Hex.Socket Head art. 91317-06014-00
По запросу
43
Шайба Yamaha art. 90430-06014-00
По запросу
44
Gasket, Decompression art. 5PX-12286-00-00
По запросу
45
..Pin, Dowel art. 93606-10227-00
По запросу
46
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
47
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
48
Cover, Decomp Lever art. 5MB-12275-00-00
По запросу
49
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
50
Bolt, Stud art. 90116-12240-00
По запросу
51
Bolt, Stud art. 90116-10344-00
По запросу
52
O-Ring art. 93210-750A1-00
По запросу
53
Bolt, Stud art. 90116-08065-00
По запросу
54
Сливная пробка Yamaha art. 90340-14132-00
По запросу
55
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
56
Holder, Clutch Cable art. 4WM-15441-00-00
По запросу
57
Cover art. 5MB-15413-00-00
По запросу
