модель 2001 года
- Модель Midnight star
- Код модели MIDNIGHT STAR (XV1600ASNC) CA

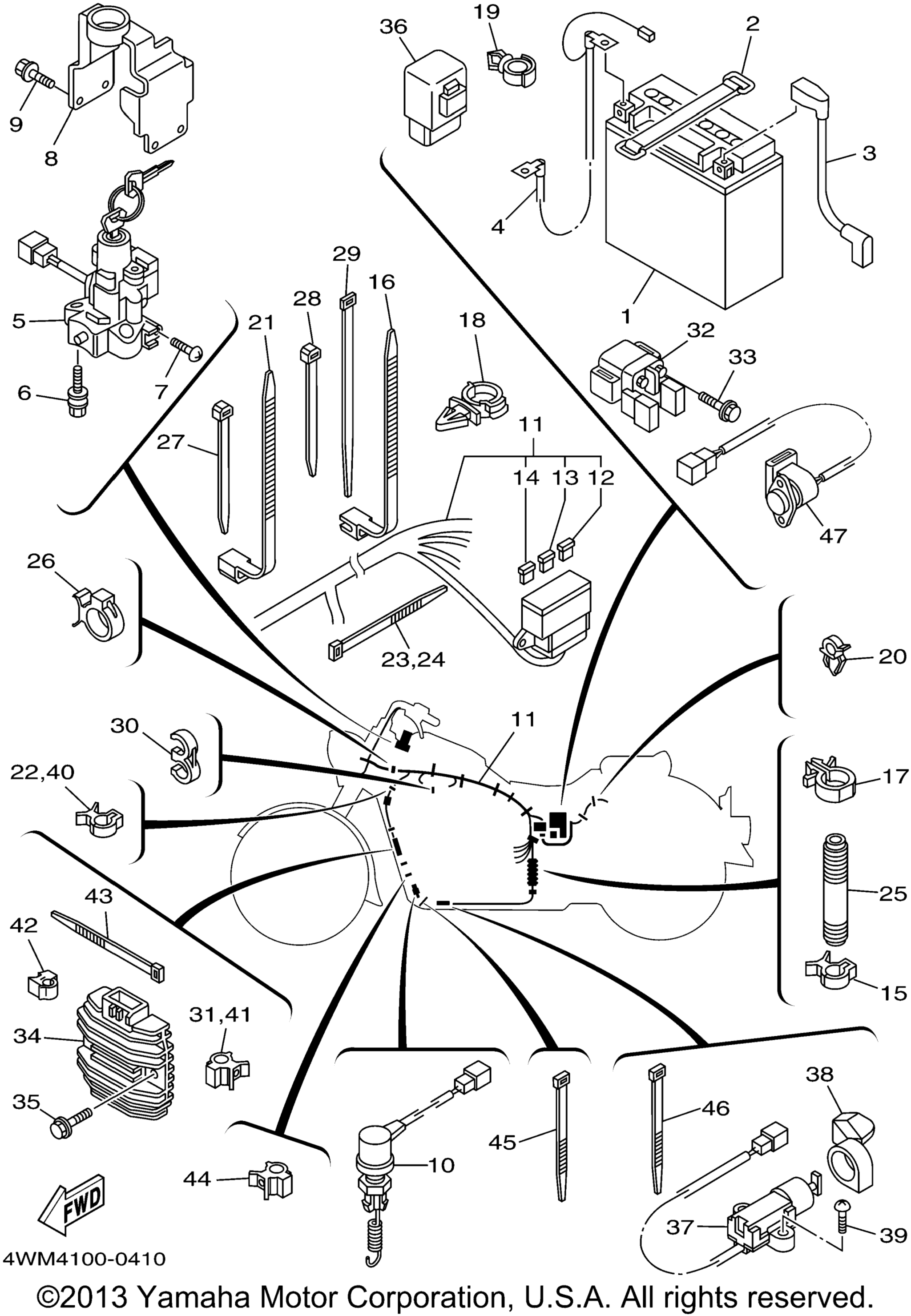

Схема электрооборудования 2 для MIDNIGHT STAR (XV1600ASNC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
2
Band, Battery art. 4WM-82131-00-00
По запросу
3
Wire, Plus Lead art. 4NK-82115-00-00
По запросу
4
Wire, Minus Lead art. 4WM-82116-00-00
По запросу
5
Main Switch Steering Lock art. 4WM-82501-03-00
По запросу
6
Bolt art. 90109-08196-00
По запросу
7
Screw, Pan Head art. 98517-05010-00
По запросу
8
Cover, Main Switch art. 4WM-82568-00-00
По запросу
9
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
10
Stop Switch Assy art. 4WM-82530-00-00
По запросу
11
Wire Harness Assy (5MB4) art. 4WM-82590-10-00
По запросу
12
. .Fuse (5A-Bl) art. 1NL-82151-00-00
По запросу
13
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
14
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
15
Clamp art. 90464-20191-00
По запросу
16
Зажим-клипса Yamaha art. 90464-07209-00
от 368 ₽
17
Зажим Yamaha art. 90464-24230-00
По запросу
18
Зажим art. 90464-15195-00
По запросу
19
Зажим-клипса Yamaha art. 90464-20181-00
от 683 ₽
20
Clamp art. 90464-08263-00
По запросу
21
Зажим art. 90464-15195-00
По запросу
22
Clamp art. 90464-15192-00
По запросу
23
Band art. 1UA-82591-00-00
По запросу
24
Band art. 1UA-82591-00-00
По запросу
25
Tube art. 4WM-82139-00-00
По запросу
26
Clamp art. 90464-20191-00
По запросу
27
Зажим пластиковый art. 25G-83936-01-00
По запросу
28
Зажим пластиковый art. 25G-83936-01-00
По запросу
29
Clamp art. 1UA-82591-00-00
По запросу
30
Clamp art. 90464-60067-00
По запросу
31
Clamp art. 90464-10190-00
По запросу
32
Реле стартера Yamaha 4BH-81940-00-00 art. 4BH-81940-02-00
По запросу
33
Болт с фланцем art. 95027-06008-00
По запросу
34
Реле регулятор Yamaha art. 5BN-81960-00-00
от 1 980 ₽
35
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
36
Relay Assy (3En-00) art. 3EN-81950-02-00
По запросу
37
Switch, Side Stand art. 3LD-82566-70-00
По запросу
38
Cover art. 4WM-8252U-00-00
По запросу
39
Screw, Pan Head art. 98507-05014-00
По запросу
40
Clamp art. 90464-15192-00
По запросу
41
Clamp (5MB5) art. 90464-15192-00
По запросу
41
Clamp (5MB4) art. 90464-10190-00
По запросу
42
Clamp art. 90464-05188-00
По запросу
43
Band art. 1UA-82591-00-00
По запросу
44
Clamp art. 90464-10190-00
По запросу
45
Band art. 1UA-82591-00-00
По запросу
46
Band art. 1UA-82591-00-00
По запросу
47
Thermo Switch Assy art. 4TR-82560-00-00
По запросу
