модель 2001 года
- Модель Midnight star
- Код модели MIDNIGHT STAR (XV1600ASNC) CA

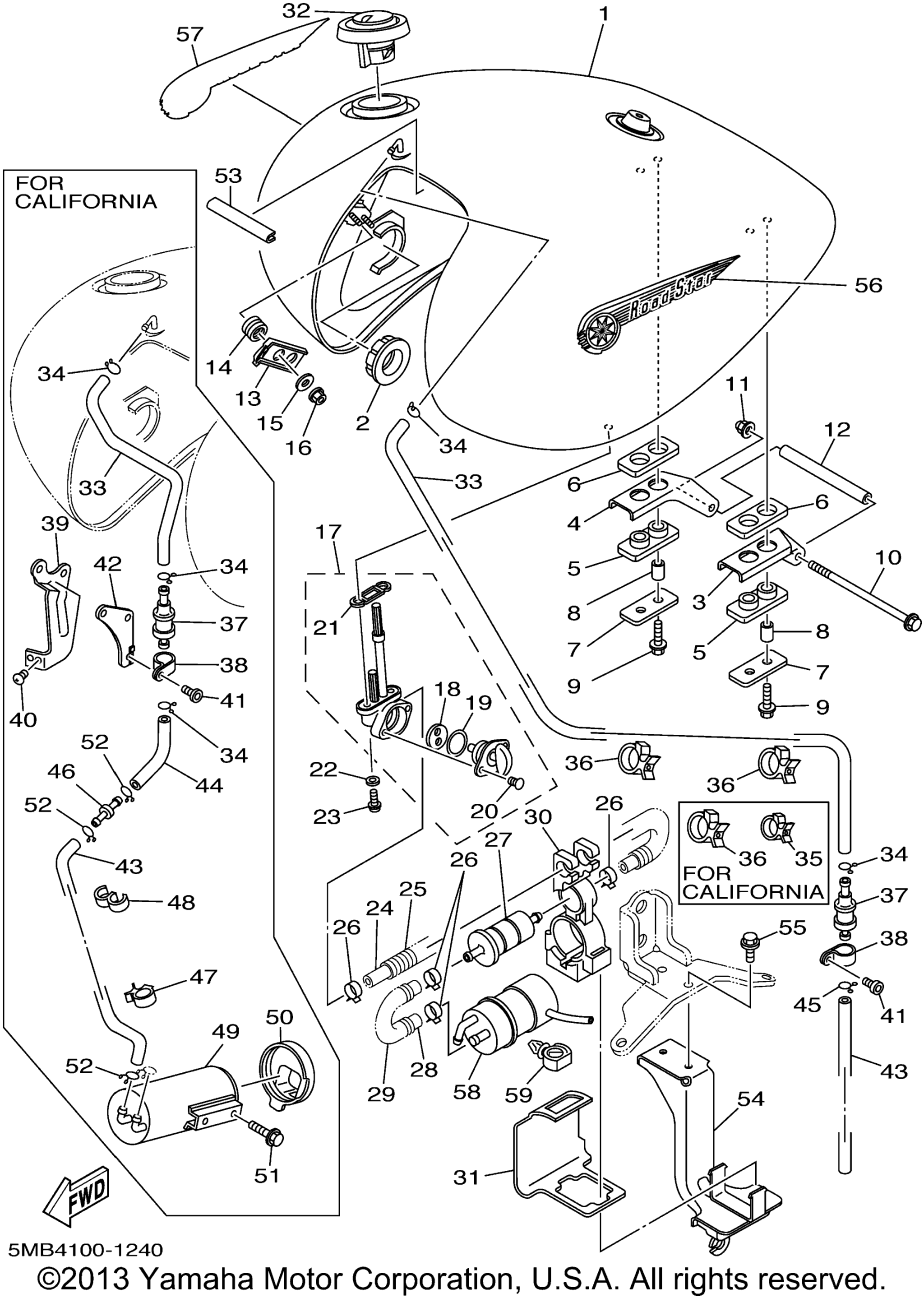

Схема топливного бака для MIDNIGHT STAR (XV1600ASNC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp YB art. 4WM-YK241-31-33
По запросу
2
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
3
Bracket, Fuel Tank 1 art. 4WM-24191-00-00
По запросу
4
Bracket, Fuel Tank 2 art. 4WM-24192-00-00
По запросу
5
Damper, Locating 1 art. 2GH-24181-00-00
По запросу
6
Damper, Locating 3 art. 2GH-24183-00-00
По запросу
7
Washer, Special art. 2GH-24186-00-00
По запросу
8
Collar art. 90387-06553-00
По запросу
9
Bolt, Flange art. 95821-06025-00
По запросу
10
Bolt, Flange art. 95817-06125-00
По запросу
11
Nut, Crown art. 90176-06055-00
По запросу
12
Collar art. 90387-0615R-00
По запросу
13
Bracket, Fuel Tank 1 art. 4WM-24291-00-00
По запросу
14
Grommet art. 4WM-24339-00-00
По запросу
15
Collar art. 90387-050T5-00
По запросу
16
Гайка art. 95707-05500-00
По запросу
17
Fuel Cock Assy 1 art. 4WM-24500-10-00
По запросу
18
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
19
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
20
. Screw, Pan Head art. 98580-03008-00
По запросу
21
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
22
Washer, Plate art. 90202-05187-00
По запросу
23
Screw art. 90149-06011-00
По запросу
24
Pipe, Fuel 1 art. 4WM-24311-00-00
По запросу
25
Spring art. 4WM-24393-00-00
По запросу
26
Clip art. 90467-13133-00
По запросу
27
Filter Assy art. 1FK-24560-10-00
По запросу
28
Pipe 2 art. 4WM-24312-00-00
По запросу
29
Spring art. 4WM-24394-00-00
По запросу
30
Band 1 art. 4WM-24398-00-00
По запросу
31
Cover art. 4WM-24217-00-00
По запросу
32
Cap Assy art. 4NK-24602-20-00
По запросу
33
Pipe 10 (5MB4) art. 4WM-24321-00-00
По запросу
33
Pipe 10 (5MB5) art. 4WM-24321-10-00
По запросу
34
Clip (5MB4) art. 90467-100A1-00
По запросу
35
Clamp (5MB5) art. 90464-15192-00
По запросу
36
Clamp (5MB4) art. 90464-25217-00
По запросу
37
Roll Over Valve Assy art. 4WM-24180-00-00
По запросу
38
Зажим Yamaha art. 90464-15014-00
По запросу
39
Bracket 4 (5MB5) art. 4WM-2148X-00-00
По запросу
40
Винт, головка поддона art. 98507-05008-00
По запросу
41
Винт Yamaha art. 98907-05012-00
По запросу
42
Stay (5MB5) art. 4WM-24662-00-00
По запросу
43
Pipe 11 (5MB5) art. 4WM-24322-00-00
По запросу
43
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
44
Pipe 12 (5MB5) art. 4WM-24323-00-00
По запросу
45
Clip (5MB4) art. 90467-100A1-00
По запросу
46
Joint (5MB5) art. 4XY-14568-00-00
По запросу
47
Clamp (5MB5) art. 90464-15192-00
По запросу
48
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
49
Canister Assy (5MB5) art. 4WM-24170-00-00
По запросу
50
Cover, Canister (5MB5) art. 4WM-2419E-00-00
По запросу
51
Bolt, Flange (5MB5) art. 90105-06009-00
По запросу
52
Clip (5MB5) art. 90467-100A1-00
По запросу
53
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
54
Bracket, Fuel Pump art. 4WM-24491-01-00
По запросу
55
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
56
Emblem art. 5MB-2416B-10-00
По запросу
57
Emblem art. 5MB-2417B-10-00
По запросу
58
Fuel Pump Comp art. 4WM-13907-01-00
По запросу
59
Зажим-клипса Yamaha art. 90464-13249-00
от 578 ₽
