модель 2001 года
- Модель V-max
- Код модели V-MAX (VMX1200NC) CA

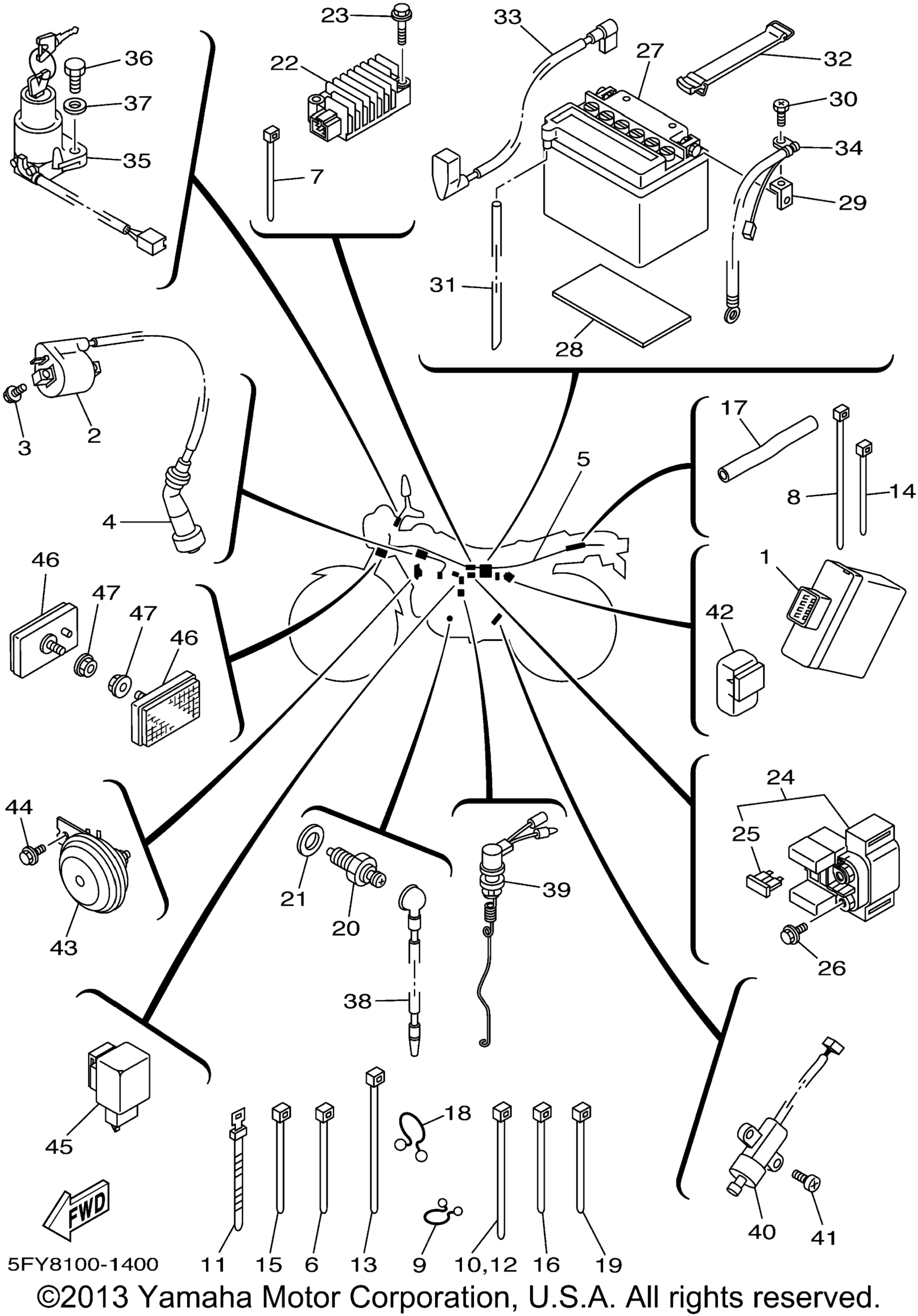

Схема электрооборудования 1 для V-MAX (VMX1200NC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. 5LB-85540-02-00
По запросу
2
Катушка зажигания Yamaha 3KJ-82310-12-00 art. 3KJ-82310-13-00
По запросу
3
Болт с фланцем art. 90105-06696-00
По запросу
4
Plug Cap Assy art. 3NS-82370-00-00
По запросу
5
Wire Harness Assy art. 5FY-82590-10-00
По запросу
6
Clamp 1 art. 5Y9-12491-00-00
По запросу
7
Clamp art. 1UA-82591-00-00
По запросу
8
.Band art. 1UA-82591-00-00
По запросу
9
Clamp art. 90464-25267-00
По запросу
10
.Band art. 1UA-82591-00-00
По запросу
11
Зажим пластиковый art. 25G-83936-01-00
По запросу
12
.Band art. 1UA-82591-00-00
По запросу
13
Clamp art. 90464-15152-00
По запросу
14
Clamp 1 art. 5Y9-12491-00-00
По запросу
15
Хомут Yamaha art. 90465-10098-00
от 368 ₽
16
Clamp 1 art. 5Y9-12491-00-00
По запросу
17
Hose art. 90446-15381-00
По запросу
18
Clamp (5FY9) art. 90464-25267-00
По запросу
19
Хомут Yamaha art. 90465-10098-00
от 368 ₽
20
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
21
Прокладка art. 90430-10148-00
По запросу
22
Rectifier & Regulator Assy art. 3TJ-81960-02-00
По запросу
23
Болт Yamaha art. 95027-06025-00
от 473 ₽
24
Starter Relay Assy art. 5EK-81940-02-00
По запросу
25
Предохранитель электрический 20А Yamaha art. 2GV-82151-00-00
от 683 ₽
26
Болт с фланцем art. 95027-06008-00
По запросу
27
Battery Assy (Gs Gm7cz-3D) art. YB7-CA000-00-00
По запросу
28
Seat, Battery art. 51Y-82122-00-00
По запросу
29
Terminal art. 5LB-8215C-00-00
По запросу
30
Screw, Hexagon art. 90153-06001-00
По запросу
31
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
32
Band, Battery art. 7H3-82131-00-00
По запросу
33
Wire, Plus Lead art. 5LB-82115-00-00
По запросу
34
Wire, Minus Lead art. 5EK-82116-02-00
По запросу
35
Main Switch Steering Lock art. 5LB-82501-01-00
По запросу
36
Болт art. 97017-06016-00
По запросу
37
Шайба Yamaha art. 92907-06600-00
от 221 ₽
38
Wire, Lead art. 5FY-82541-00-00
По запросу
39
Stop Switch Assy art. 5VC-82530-01-00
По запросу
40
Switch, Side Stand art. 3LD-82566-61-00
По запросу
41
Винт Yamaha art. 98507-05016-00
По запросу
42
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
43
Horn art. 5LB-83371-00-00
По запросу
44
Болт с фланцем art. 95817-06012-00
По запросу
45
Flasher Relay Assy art. 4MY-83350-03-00
По запросу
46
Reflector Assy art. 23V-85110-00-00
По запросу
47
Гайка art. 95707-05500-00
По запросу
