модель 2001 года
- Модель V-max
- Код модели V-MAX (VMX1200NC) CA

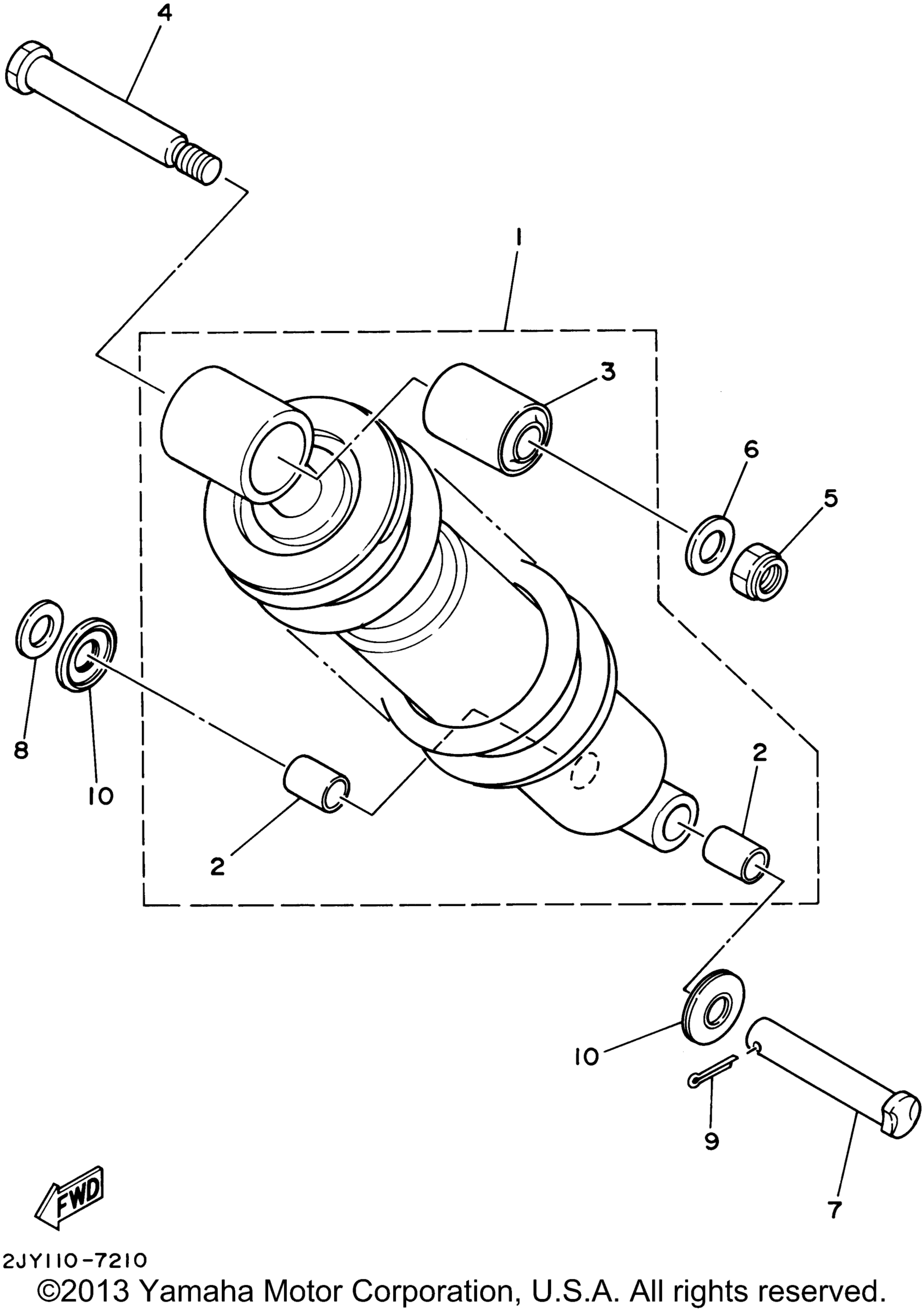

Схема задней подвески для V-MAX (VMX1200NC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Shock Absorber Assy, Rear LRYS1 art. 5FY-22210-00-P0
По запросу
2
. .Bush, Solid art. 90380-12051-00
По запросу
3
. .Bush, Rear Shock Absorber art. 1M1-22216-00-00
По запросу
4
Bolt art. 90109-100E2-00
По запросу
5
Nut, U art. 95617-10100-00
По запросу
6
Washer, Plate art. 90201-10M05-00
По запросу
7
Pin, Clevis art. 90240-12075-00
По запросу
8
Washer, Plate art. 90201-12175-00
По запросу
9
Pin, Cotter art. 91401-30025-00
По запросу
10
Cover, Thrust 2 art. 30X-22129-00-00
По запросу
