модель 2001 года
- Модель V-max
- Код модели V-MAX (VMX1200NC) CA

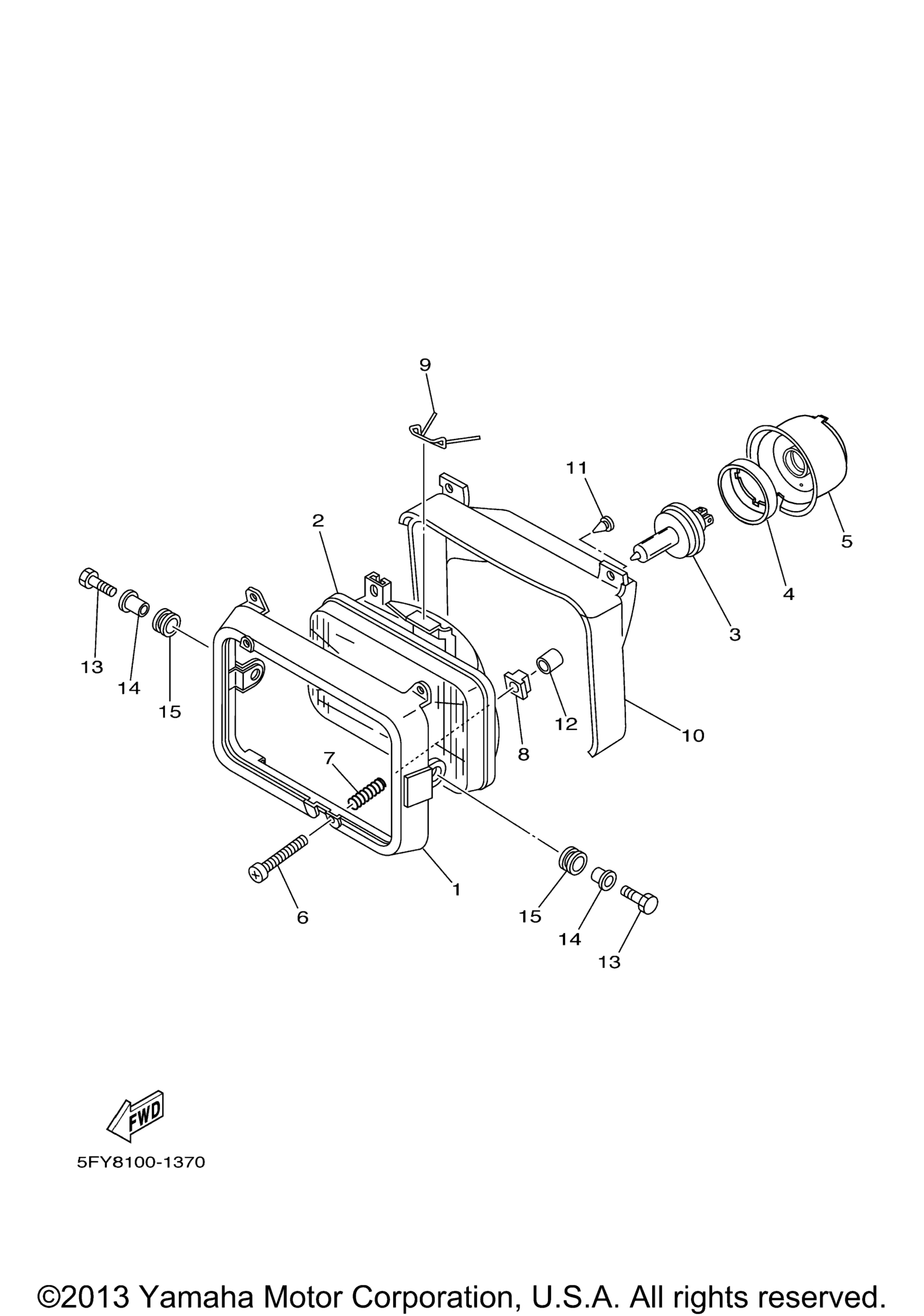

Схема фары для V-MAX (VMX1200NC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Rim, Headlight art. 47J-84115-00-00
По запросу
2
Lens Assy art. 5FY-84320-00-00
По запросу
3
Bulb, Headlight LM (H4) HALOGEN art. 1ML-84314-00-XX
По запросу
4
Setting Plate, Bulb art. 2F9-84375-00-00
По запросу
5
Cover, Socket art. 2F9-84397-01-00
По запросу
6
Screw, Rim Adjuster art. 43F-84131-00-00
По запросу
7
Spring, Screw art. 341-84332-60-00
По запросу
8
Nut, Adjusting art. 198-84334-60-00
По запросу
9
Spring, Reflector art. 55X-84124-00-00
По запросу
10
Cover, Socket FOAM MATERIAL art. 30X-84196-00-00
По запросу
11
Clip, Cover Fitting art. 10V-84198-00-00
По запросу
12
Plug art. 2RR-84178-00-00
По запросу
13
Bolt art. 97017-06025-00
По запросу
14
Collar art. 90387-06158-00
По запросу
15
Grommet art. 90480-14023-00
По запросу
