модель 2002 года
- Модель FZ1 / FZ1000
- Код модели FZ1 (FZS1000PC) CA

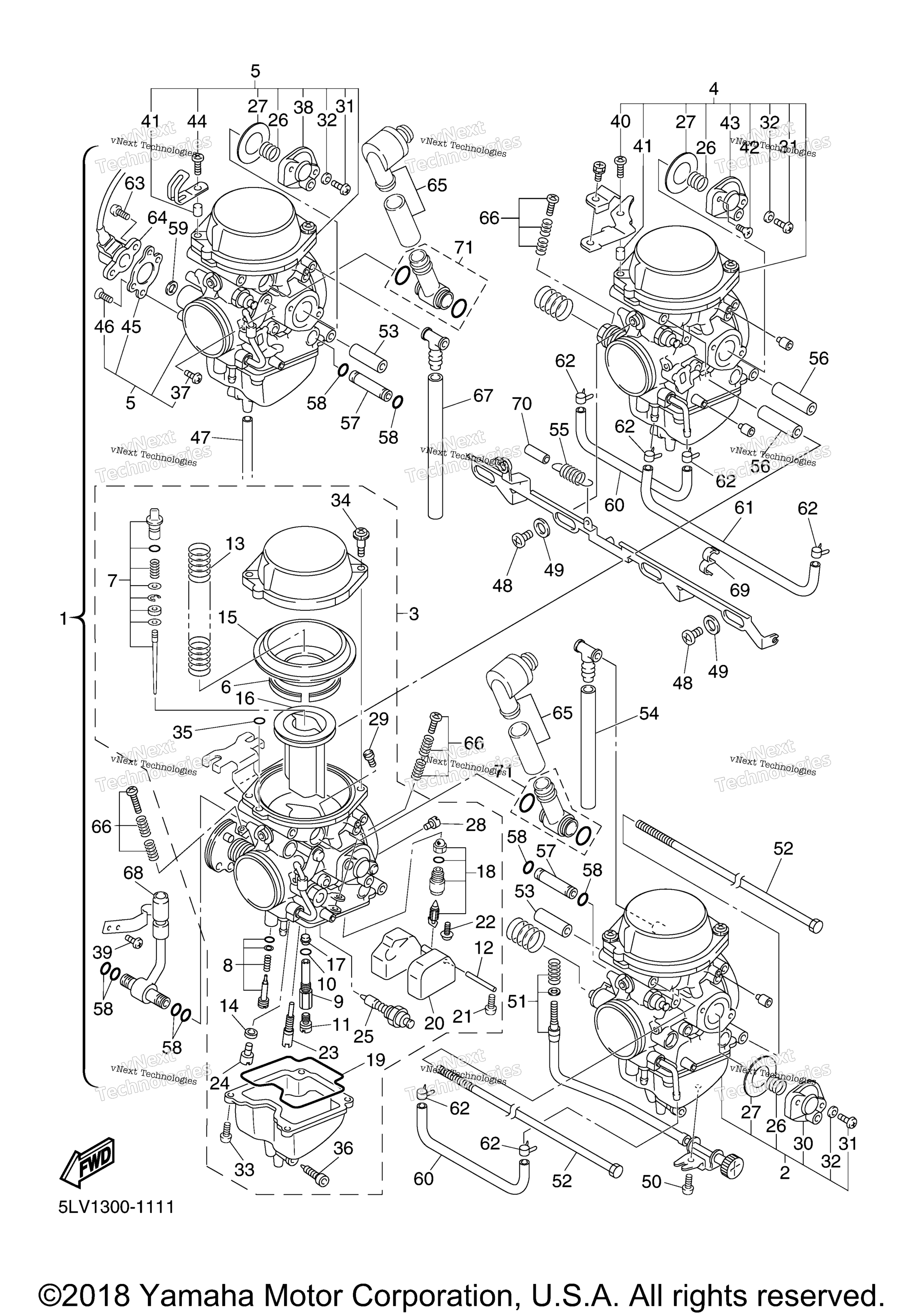

Схема карбюратора для FZ1 (FZS1000PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy CA PC (5LVC) art. 5LV-14900-30-00
По запросу
1
Carburetor Assy U49 P (5LVB) art. 5LV-14900-40-00
По запросу
2
. Carburetor Assy 1 CA PC (5LVC) art. 5LV-14901-30-00
По запросу
2
. Carburetor Assy 1 U49 P (5LVB) art. 5LV-14901-40-00
По запросу
3
. Carburetor Assy 2 U49 P (5LVB) art. 5LV-14902-40-00
По запросу
3
. Carburetor Assy 2 CA PC (5LVC) art. 5LV-14902-30-00
По запросу
4
. Carburetor Assy 3 CA PC (5LVC) art. 5LV-14903-30-00
По запросу
4
. Carburetor Assy 3 U49 P (5LVB) art. 5LV-14903-40-00
По запросу
5
. Carburetor Assy 4 U49 P (5LVB) art. 5LV-14904-40-00
По запросу
5
. Carburetor Assy 4 CA PC (5LVC) art. 5LV-14904-30-00
По запросу
6
. . O-Ring art. 5EL-14561-00-00
По запросу
7
. . Needle Set #1, 4 art. 5LV-1490J-20-00
По запросу
7
. . Needle Set #2, 3 art. 5LV-1490J-30-00
По запросу
8
. . .Pilot Screw Set art. 5MP-14105-00-00
По запросу
9
. . Holder art. 5LV-14261-00-00
По запросу
10
Кольцо уплотнительное art. 583-14561-00-00
По запросу
11
. . . . Jet, Main (#130) #2, 3 art. 3G2-14231-26-A0
По запросу
11
Жиклер карбюратора ( 132,5) Yamaha art. 3G2-1423A-77-00
По запросу
12
Штифт поплавка Yamaha art. 127-14186-00-00
По запросу
13
. . .Spring, Diaphragm art. 5LV-14933-00-00
По запросу
14
. . Ring art. 5EL-14918-00-00
По запросу
15
. . Diaphragm art. 5EL-24411-00-00
По запросу
16
. . Valve, Throttle 1 art. 5LV-14112-00-00
По запросу
17
. . Nozzle, Main art. 5DM-14141-40-00
По запросу
18
. . .Needle Valve Set art. 4KM-14107-15-00
По запросу
19
Кольцо уплотнительное art. 5DM-14561-00-00
По запросу
20
Поплавок карбюратора art. 5DM-14985-00-00
По запросу
21
Винт карбюратора Yamaha art. 98507-04008-00
от 368 ₽
22
Винт карбюратора art. 1FN-14565-00-00
По запросу
23
. . Jet, Pilot (#15) art. 4KM-14142-15-00
По запросу
24
. . Jet, Main (#42.5) art. 3G2-1423A-59-00
По запросу
25
. . Starter Set art. 5DM-1410A-00-00
По запросу
26
. . Spring art. 4XY-14589-00-00
По запросу
27
. . .Diaphragm Assy art. 5AP-14940-00-00
По запросу
28
. . Jet, Main (#85) art. 1HX-14231-17-00
По запросу
29
. . Jet, Main (#125) art. 1HX-14231-25-00
По запросу
30
Крышка карбюратора art. 5AP-14280-00-00
По запросу
31
. . . . Screw, Pan Head #3 art. 98580-04014-00
По запросу
32
Шайба Yamaha art. 92990-04100-00
от 168 ₽
33
. . Screw, Pan Head art. 98580-04010-00
По запросу
34
. . Screw #1, 2 art. 4KM-14216-00-00
По запросу
35
. . .O-Ring art. 354-14147-00-00
По запросу
36
. . .Plug, Drain art. 4KP-14191-00-00
По запросу
37
Винт, головка поддона art. 98507-05008-00
По запросу
38
. . Cover #2, 4 art. 5EL-14480-00-00
По запросу
39
. . . . Screw, Pan Head #2 art. 98580-03006-00
По запросу
40
. . Electronic Siren Ass’y #3 art. 90157-05M19-00
По запросу
41
. . .Ring #3, 4 art. 4KM-14194-00-00
По запросу
42
. . . . ..Screw, Flat Head #3 art. 98707-04014-00
По запросу
43
. . Cover, Carburetor #3 art. 5HK-14280-00-00
По запросу
44
. . . . Screw, Pan Head #4 art. 98507-05014-00
По запросу
45
. . Bracket #4 art. 5EA-14867-00-00
По запросу
46
. . . . Screw, Flat Head #4 art. 98707-04008-00
По запросу
47
. Pipe art. 3JE-14197-00-00
По запросу
48
. Screw art. 5DM-14565-00-00
По запросу
49
. Packing art. 4NK-14327-00-00
По запросу
50
. Screw, Pan Head art. 98580-05008-00
По запросу
51
. Throttle Screw Set art. 5EA-14103-00-00
По запросу
52
. Screw art. 4SV-14592-00-00
По запросу
53
. Pipe art. 5EA-14148-00-00
По запросу
54
. Hose art. 4SV-14987-30-00
По запросу
55
. Spring art. 4SV-14935-00-00
По запросу
56
. Pipe art. 5EA-14996-00-00
По запросу
57
. Pipe art. 4SV-14996-40-00
По запросу
58
. .O-Ring art. 36Y-14147-00-00
По запросу
59
. Washer art. 4KG-14285-00-00
По запросу
60
. Hose art. 5DM-14987-00-00
По запросу
61
. Pipe art. 5EL-14396-00-00
По запросу
62
. .Clip art. 5DM-14919-00-00
По запросу
63
. Screw art. 4WM-14565-00-00
По запросу
64
. Throttle Sensor Assy art. 4XY-85885-01-00
По запросу
65
. Pipe art. 4SV-14197-00-00
По запросу
66
. Stop Screw Set art. 4KM-1490K-00-00
По запросу
67
. Hose art. 4SV-14987-20-00
По запросу
68
. Hose art. 5EA-14987-10-00
По запросу
69
. Clip art. 5LV-14919-00-00
По запросу
70
. Seat, Spring art. 5DM-14936-00-00
По запросу
71
. Nipple, 1 art. 5LV-1410F-00-00
По запросу
