модель 2002 года
- Модель FZ1 / FZ1000
- Код модели FZ1 (FZS1000PC) CA

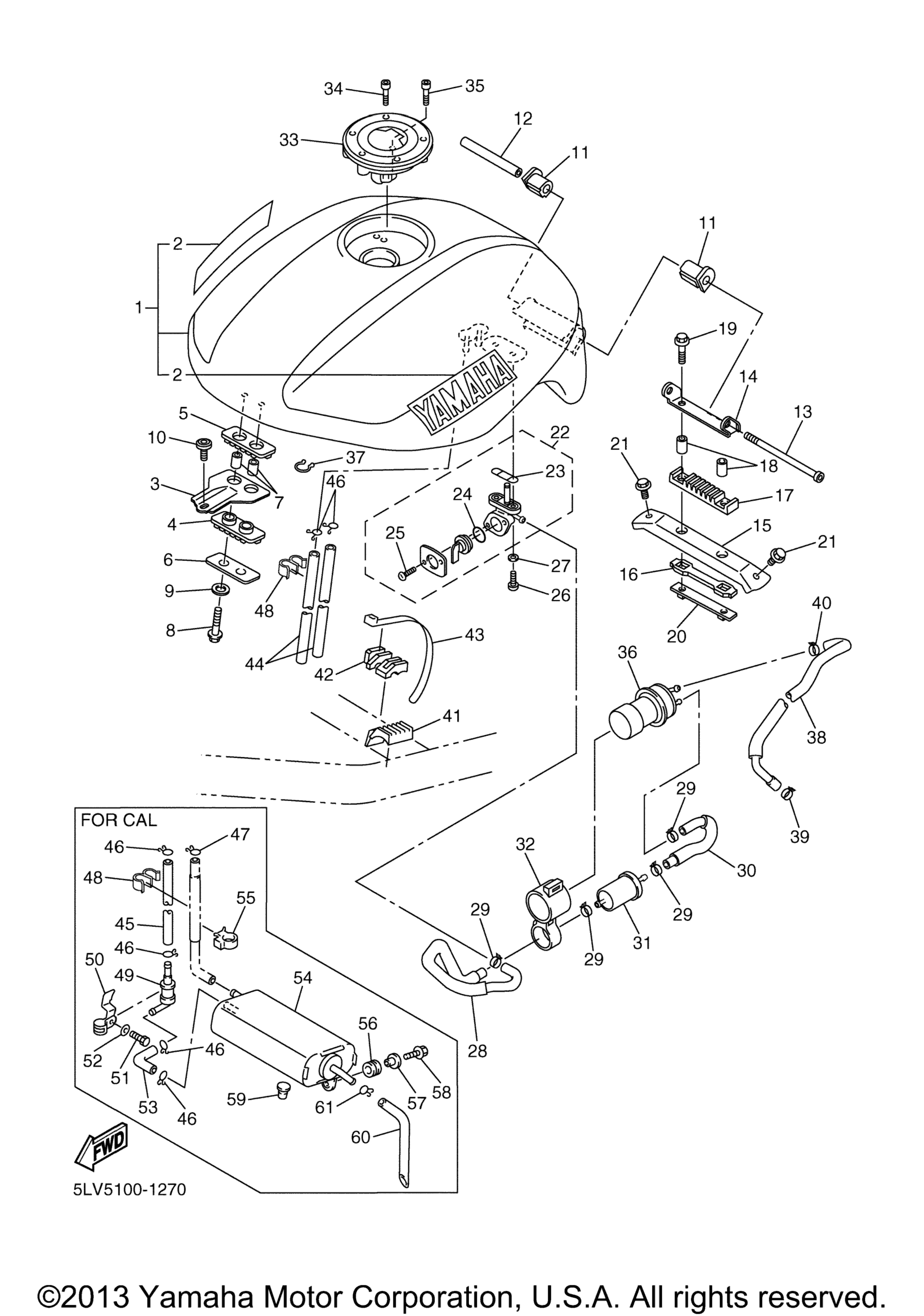

Схема топливного бака для FZ1 (FZS1000PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR BL2 art. 5LV-W2410-10-01
По запросу
1
Fuel Tank Comp UR S3 art. 5LV-Y2410-10-06
По запросу
1
Fuel Tank Comp UR DPBMC art. 5LV-Y2410-10-04
По запросу
2
. . Emblem, Yamaha UR FOR BL2 art. 99246-00160-00
По запросу
2
. .Emblem, Yamaha UR FOR DPBMC art. 5DM-2153A-00-00
По запросу
2
. .Emblem, Yamaha UR FOR S3 art. 99224-00160-00
По запросу
3
Bracket, Fuel Tank 1 art. 99999-03343-00
По запросу
4
Демпфер резиновый Yamaha art. 5LV-24181-10-00
от 1 334 ₽
5
Прокладка амортизирующя крепления бензобака Yamaha art. 5LV-24183-10-00
от 1 743 ₽
6
Washer, Special art. 2GH-24186-00-00
По запросу
7
Collar art. 90387-06553-00
По запросу
8
Болт Yamaha art. 97017-06030-00
По запросу
9
Шайба Yamaha art. 92907-06600-00
от 221 ₽
10
Screw art. 90149-06298-00
По запросу
11
Damper, Locating 1 art. 4YR-24181-00-00
По запросу
12
Collar art. 90387-061W9-00
По запросу
13
Bolt, Hex. Socket Head art. 91317-06110-00
По запросу
14
Bracket, Tank Fitting art. 5DM-21346-00-00
По запросу
15
Bracket, Tank Fitting art. 5LV-21346-00-00
По запросу
16
Damper, Locating 1 art. 5LV-24181-00-00
По запросу
17
Damper, Locating 1 art. 5DM-24181-00-00
По запросу
18
Collar art. 90387-06553-00
По запросу
19
Bolt, Flange art. 95821-06025-00
По запросу
20
Nut art. 5DM-21296-00-00
По запросу
21
Болт Yamaha art. 95817-06010-00
от 578 ₽
22
Fuel Cock Assy 1 art. 2VN-24500-02-00
По запросу
23
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
24
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
25
. . Screw, Pan Head art. 98580-03008-00
По запросу
26
Screw art. 90149-06011-00
По запросу
27
Washer, Plate art. 90202-05187-00
По запросу
28
Pipe, Fuel 1 art. 5LV-24311-00-00
По запросу
29
Clip art. 90467-13133-00
По запросу
30
Pipe 2 art. 5LV-24312-00-00
По запросу
31
Filter Assy art. 1FK-24560-10-00
По запросу
32
Band 1 art. 5LV-24398-10-00
По запросу
33
Cap Assy art. 39P-24602-00-00
По запросу
34
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
35
Bolt, Hex. Socket Head art. 91317-05010-00
По запросу
36
Fuel Pump Comp art. 4SV-13907-03-00
По запросу
37
Clamp art. 90464-44109-00
По запросу
38
Pipe, Fuel 1 art. 5LV-13971-00-00
По запросу
39
Clip art. 90467-13114-00
По запросу
40
Clip art. 90467-13133-00
По запросу
41
Damper, Locating 2 art. 5LV-24182-00-00
По запросу
42
Damper, Locating 3 art. 5LV-24183-00-00
По запросу
43
Band art. 1UA-82591-00-00
По запросу
44
Hose art. 90445-10021-00
По запросу
45
Hose art. 90445-11025-00
По запросу
46
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
46
Clip art. 90467-100A1-00
По запросу
47
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
48
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
49
Roll Over Valve Assy art. 5LV-24180-00-00
По запросу
50
Plate, Fitting art. 5LV-2411F-00-00
По запросу
51
Bolt, Hexagon art. 97027-05010-00
По запросу
52
Washer, Plate art. 92907-05600-00
По запросу
53
Pipe 4 art. 5LV-24314-00-00
По запросу
54
Canister Assy art. 5LV-24170-00-00
По запросу
55
Clamp art. 90464-15192-00
По запросу
56
Grommet art. 90480-13163-00
По запросу
57
Collar art. 90387-062L2-00
По запросу
58
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
59
.Grommet art. 90480-10068-00
По запросу
60
Hose art. 90445-12003-00
По запросу
61
Clip art. 90467-12052-00
По запросу
