модель 2002 года
- Модель FZ1 / FZ1000
- Код модели FZ1 (FZS1000PC) CA

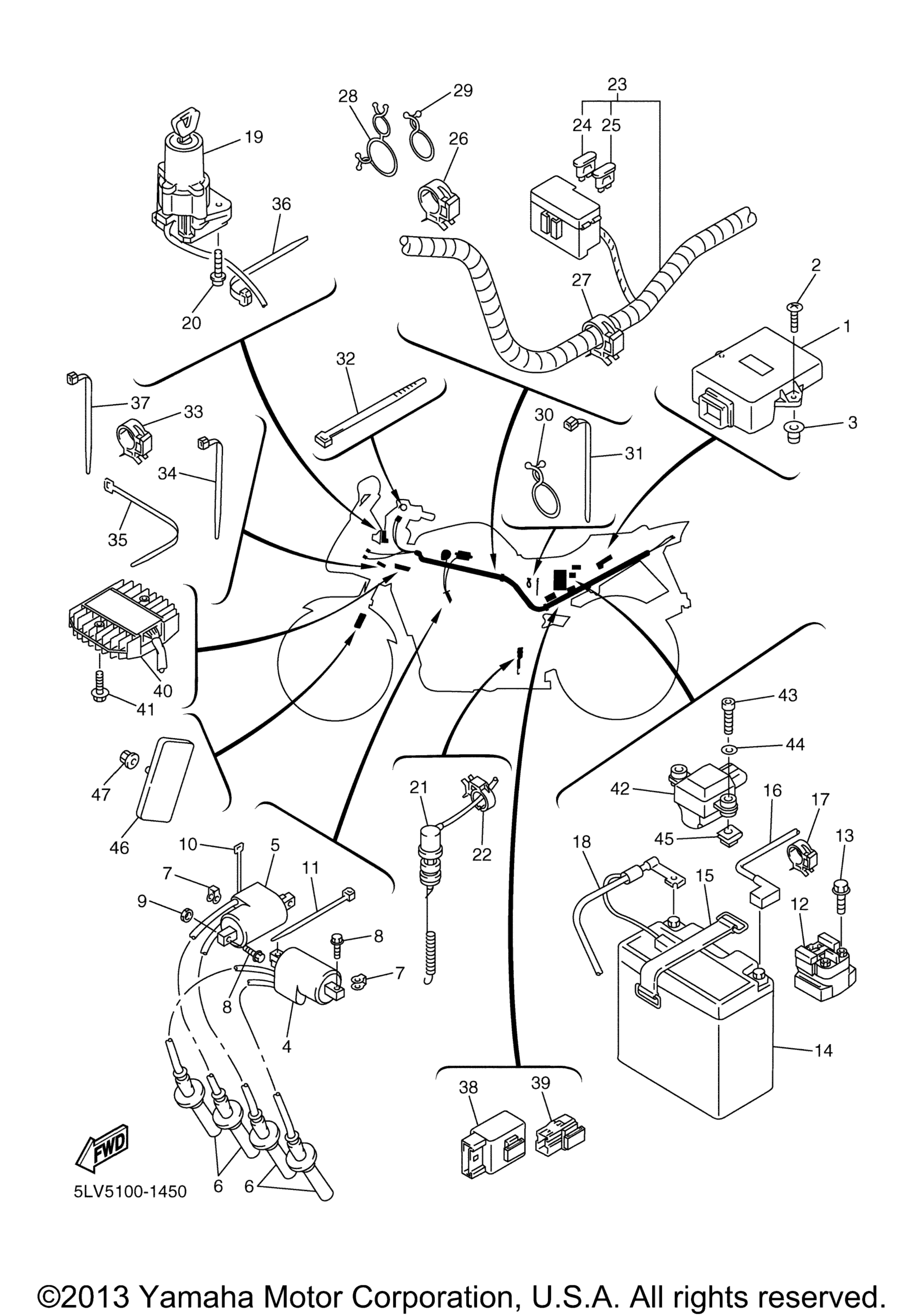

Схема электрооборудования 1 для FZ1 (FZS1000PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Ignitor Unit Assy art. 5LV-82305-30-00
По запросу
2
Screw, Tapping art. 90167-05078-0
По запросу
3
Rivet art. 90269-08058-00
По запросу
4
Ignition Coil Assy art. 5DM-82310-00-00
По запросу
5
Ignition Coil Assy art. 4BH-82320-01-00
По запросу
6
Plug Cap Assy art. 4XV-82370-01-00
По запросу
7
Damper, Ignition Coil art. 5LV-82317-00-00
По запросу
8
Bolt art. 97080-06020-00
По запросу
9
Гайка Yamaha art. 95380-06600-00
от 630 ₽
10
Зажим пластиковый art. 25G-83936-01-00
По запросу
11
Зажим art. 90464-15195-00
По запросу
12
Реле стартера Yamaha art. 4YR-81940-02-00
По запросу
13
Болт с фланцем art. 95027-06008-00
По запросу
14
Battery Assy (Gt14b-4) art. GT1-4B400-00-00
По запросу
15
Band, Battery art. 26L-82131-00-00
По запросу
16
Wire, Plus Lead art. 5LV-82115-00-00
По запросу
17
Clamp art. 90464-10190-00
По запросу
18
Wire, Minus Lead art. 5LV-82116-10-00
По запросу
19
Main Switch Steering Lock art. 5LV-82501-10-00
По запросу
20
Bolt art. 90109-08196-00
По запросу
21
Stop Switch Assy art. 3DM-82530-00-00
По запросу
22
Clamp art. 90464-08189-00
По запросу
23
Wire Harness Assy art. 5LV-82590-10-00
По запросу
24
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
25
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
26
Clamp art. 90464-25217-00
По запросу
27
Clamp art. 90464-25217-00
По запросу
28
Clamp art. 90464-25098-00
По запросу
29
Clamp art. 90464-25267-00
По запросу
30
Clamp art. 90464-25267-00
По запросу
31
Зажим art. 90464-15195-00
По запросу
32
Зажим пластиковый art. 437-83936-01-00
По запросу
33
Clamp art. 90464-15192-00
По запросу
34
Зажим art. 90464-15195-00
По запросу
35
Зажим art. 90464-15195-00
По запросу
36
Band art. 1UA-82591-00-00
По запросу
37
Зажим art. 90464-15195-00
По запросу
38
Relay Assy (5Eb-00) art. 5EB-81950-20-00
По запросу
39
Relay Assy (5Jj-20) art. 5JJ-81950-20-00
По запросу
40
Rectifier & Regulator Assy art. 5KP-81960-00-00
По запросу
41
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
42
Emergency Stop Switch Assy art. 5LV-82576-00-00
По запросу
43
Bolt, Hex. Socket Head art. 91317-04025-00
По запросу
44
Washer, Plate art. 90201-043H7-00
По запросу
45
Nut, Spring art. 90183-04039-00
По запросу
46
Reflector Assy art. 11H-85110-01-00
По запросу
47
Гайка art. 95707-05500-00
По запросу
