модель 2003 года
- Модель FJR1300
- Код модели FJR1300 (FJR1300RC) CA

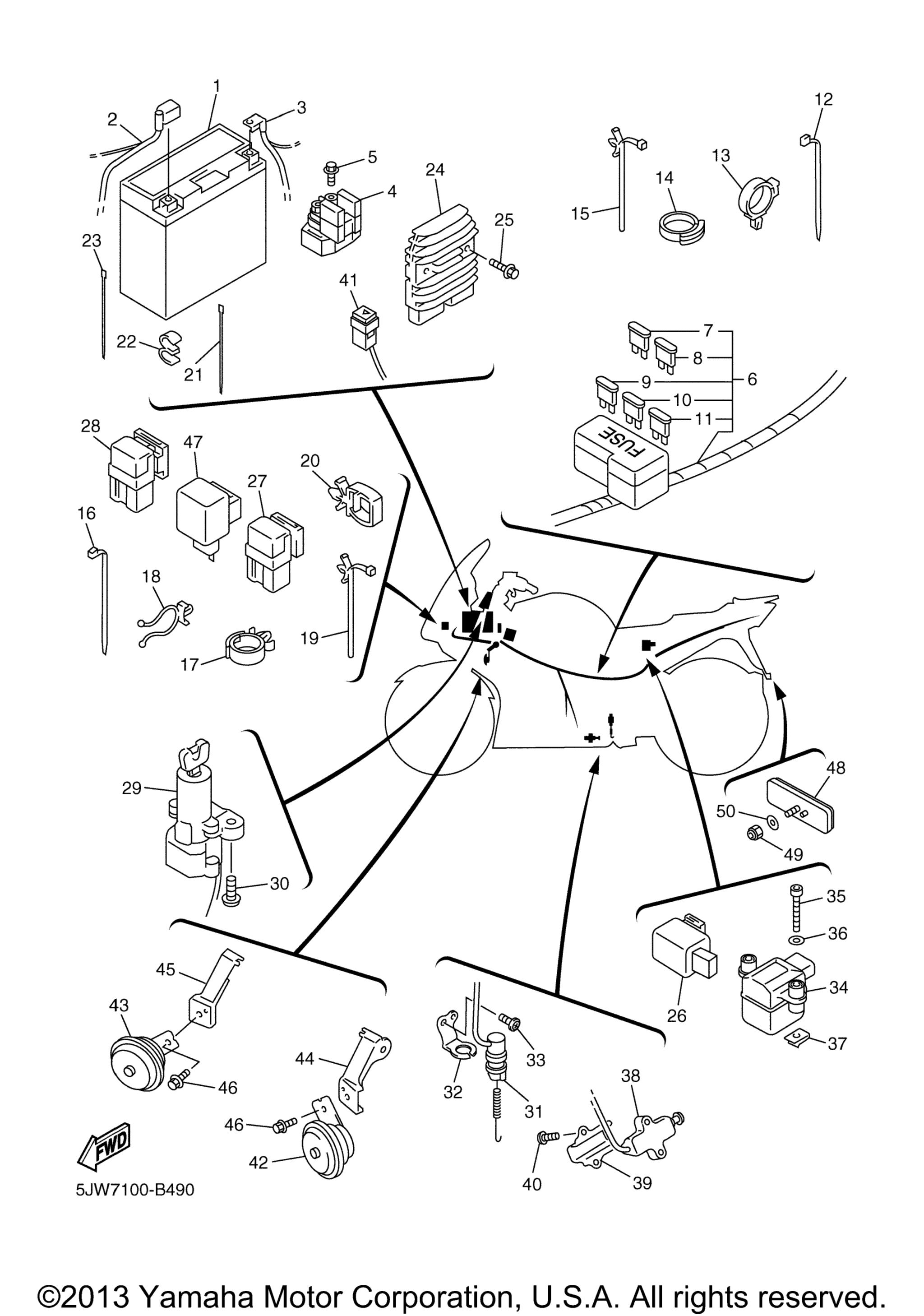

Схема электрооборудования 2 для FJR1300 (FJR1300RC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Gs Gt14b-4) art. GT1-4B400-00-00
По запросу
2
Wire, Plus Lead art. 5JW-82115-00-00
По запросу
3
Wire, Minus Lead art. 5JW-82116-00-00
По запросу
4
Реле стартера Yamaha art. 5JW-81940-02-00
По запросу
5
Болт с фланцем art. 95027-06008-00
По запросу
6
Wire Harness Assy art. 5JW-82590-20-00
По запросу
7
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
8
Предохранитель 15А art. 67F-82151-50-00
По запросу
9
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
10
Предохранитель электрический 2А Yamaha art. 5JJ-82151-80-00
от 830 ₽
11
Предохранитель электрический (25A-BL) Yamaha art. 5JJ-82151-70-00
от 788 ₽
12
Зажим art. 90464-15195-00
По запросу
13
Clamp art. 90464-30001-00
По запросу
14
Clamp art. 90464-06001-00
По запросу
15
Clamp art. 90464-20213-00
По запросу
16
Зажим art. 90464-15195-00
По запросу
17
Clamp art. 90464-18246-00
По запросу
18
Clip art. 90468-20123-00
По запросу
19
Clamp art. 90464-20213-00
По запросу
20
Зажим Yamaha art. 90464-20237-00
По запросу
21
Clamp 1 art. 5Y9-12491-00-00
По запросу
22
Clamp art. 90464-60067-00
По запросу
23
Clamp 1 art. 5Y9-12491-00-00
По запросу
24
Регулятор напряжения Yamaha art. 5JW-81960-00-00
от 35 333 ₽
Аналог
Реле регулятор напряжения Yamaha ( 5JW-81960-00-00 )
art. AT-01657
170 630 ₽
Требуется 1 шт.
Подписаться
25
Болт Yamaha art. 95817-06030-00
от 525 ₽
26
Relay Assy (5Jx-00) art. 5JX-81950-00-00
По запросу
27
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
28
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
29
Main Switch Steering Lock art. 5JW-82501-10-00
По запросу
30
Bolt art. 90109-08196-00
По запросу
31
Stop Switch Assy art. 5JW-82530-00-00
По запросу
32
Stay, Stop Switch art. 5JW-2144G-00-00
По запросу
33
.Screw, Bind art. 98907-05008-00
По запросу
34
Emergency Stop Switch Assy art. 5JW-82576-00-00
По запросу
35
Bolt art. 91317-04035-00
По запросу
36
Washer, Plate art. 90201-043H7-00
По запросу
37
Nut, Spring art. 90183-04039-00
По запросу
38
Switch, Side Stand art. 5JW-82566-01-00
По запросу
39
Plate art. 5JJ-82388-00-00
По запросу
40
Винт Yamaha art. 98507-05016-00
По запросу
41
Hazard Flasher Switch art. 5JW-83362-01-00
По запросу
42
Horn art. 2KG-83371-00-00
По запросу
43
Horn art. 4KG-83371-11-00
По запросу
44
Bracket, Horn art. 5JW-2134K-00-00
По запросу
45
Bracket, Horn 2 art. 5JW-2134L-00-00
По запросу
46
Болт с фланцем art. 95817-06012-00
По запросу
47
Flasher Relay Assy art. 3GM-83350-03-00
По запросу
48
Катафот Yamaha art. 3Y6-85130-02-00
По запросу
49
. Nut, U art. 95617-05100-00
По запросу
50
Washer, Plate art. 90201-05725-00
По запросу
