модель 2003 года
- Модель FJR1300
- Код модели FJR1300 (FJR1300RC) CA

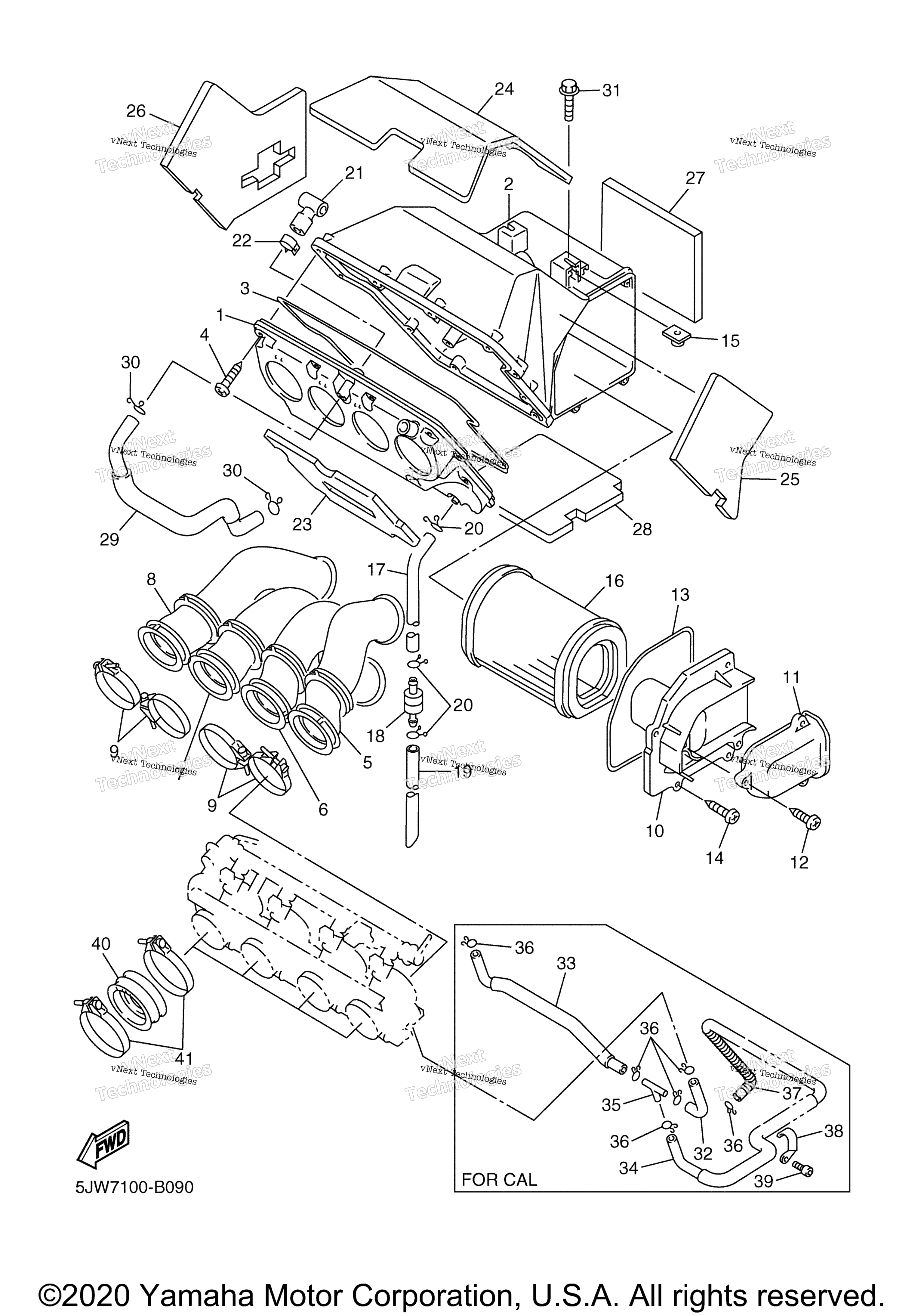

Схема впускной системы 1 для FJR1300 (FJR1300RC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Air Cleaner 1 art. 5JW-14411-00-00
По запросу
2
Case, Air Cleaner 2 art. 5JW-14421-10-00
По запросу
3
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
4
Screw, Tapping art. 97707-50525-00
По запросу
5
Joint, Air Cleaner 1 art. 5JW-14453-00-00
По запросу
6
Joint, Air Cleaner 2 art. 5JW-14463-00-00
По запросу
7
Joint art. 5JW-14454-10-00
По запросу
8
Joint art. 5JW-14568-00-00
По запросу
9
Hose Clamp Assy art. 90450-57002-00
По запросу
10
Cap, Cleaner Case 1 art. 5JW-14412-10-00
По запросу
11
Duct art. 5JW-14437-00-00
По запросу
12
Screw, Tapping art. 97707-50525-00
По запросу
13
Seal art. 5JW-14452-00-00
По запросу
14
Screw, Tapping art. 97707-50525-00
По запросу
15
Plate art. 31A-14477-10-00
По запросу
16
Element, Air Cleaner art. 5JW-14451-00-00
от 3 890 ₽
17
Hose (L100) art. 90445-11293-00
По запросу
18
Filter Assy art. 4X7-2149Y-00-00
По запросу
19
Hose (L280) art. 90445-11003-00
По запросу
20
Clip art. 90467-100A1-00
По запросу
21
Pipe art. 5JW-14419-00-00
По запросу
22
Clip art. 90468-08104-00
По запросу
23
Damper art. 5JW-14409-00-00
По запросу
24
Damper 1 art. 5JW-14425-00-00
По запросу
25
Damper 2 art. 5JW-14426-00-00
По запросу
26
Damper 3 art. 5JW-1442G-00-00
По запросу
27
Damper 4 art. 5JW-1442H-00-00
По запросу
28
Damper 5 art. 5JW-1442L-00-00
По запросу
29
Pipe, Breather 1 art. 5JW-11166-00-00
По запросу
30
Хомут art. 90467-14015-00
По запросу
31
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
32
Pipe art. 5JW-14465-01-00
По запросу
33
Pipe art. 5JW-14466-01-00
По запросу
34
Pipe art. 5JW-1443J-00-00
По запросу
35
Pipe, Joint 1 art. 3H3-24376-00-00
По запросу
36
Clip art. 90467-100A1-00
По запросу
37
Spring, Compression art. 90501-101J5-00
По запросу
38
Clamp art. 90465-08028-00
По запросу
39
Болт Yamaha art. 91317-06016-00
По запросу
40
Joint, Carburetor 3 art. 5JW-13597-00-00
По запросу
41
Hose Clamp Assy art. 90450-63001-00
По запросу
