модель 2003 года
- Модель FJR1300
- Код модели FJR1300 (FJR1300RC) CA

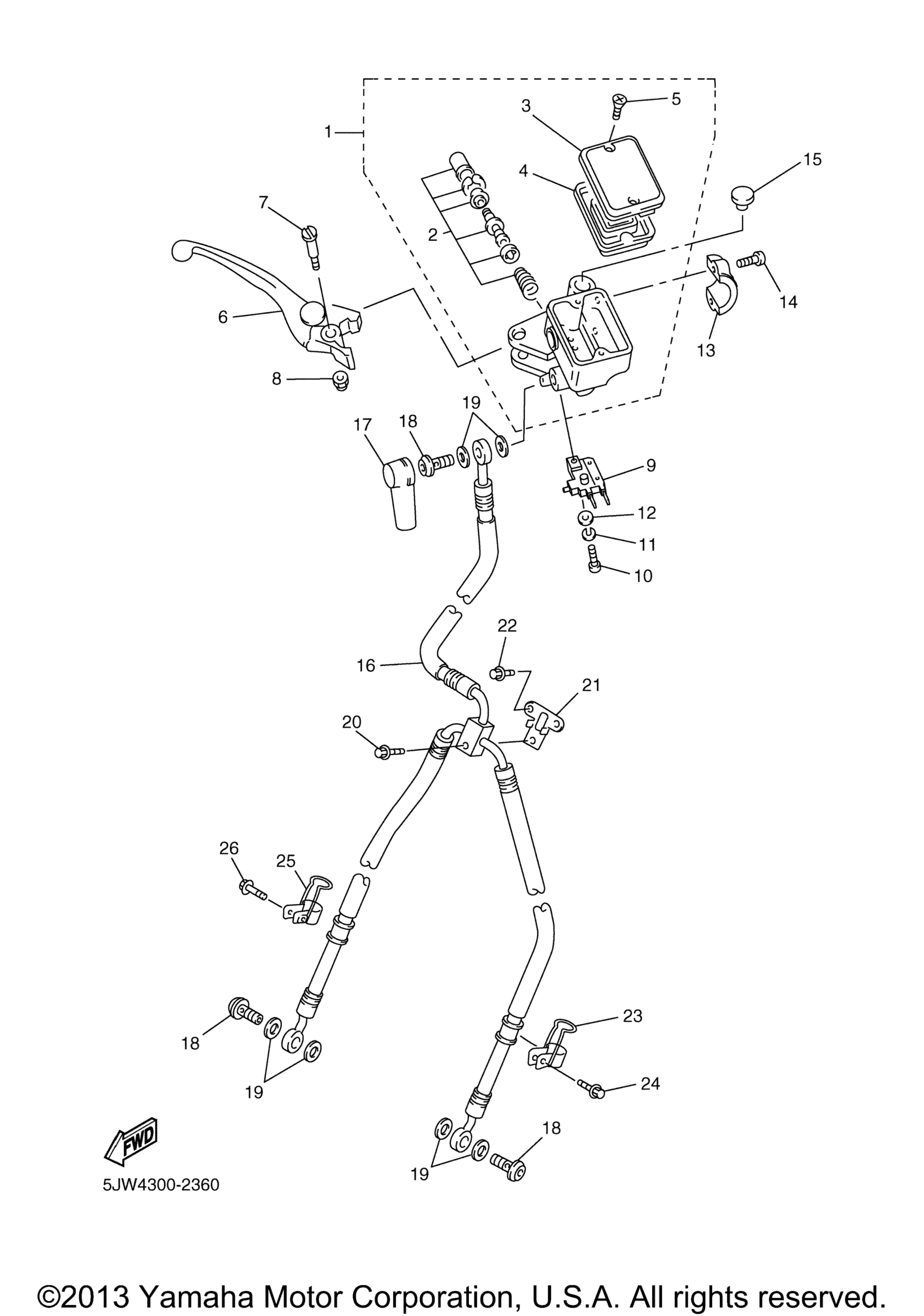

Схема переднего главного цилиндра тормоза для FJR1300 (FJR1300RC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 5DM-W2587-01-00
По запросу
2
. .Cylinder Kit, Master art. 5DM-W0041-50-00
По запросу
3
. .Reservoir Cap Set art. 4HM-W2585-01-00
По запросу
4
. .Diaphragm, Reservoir art. 4HM-25854-00-00
По запросу
5
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
6
Lever 2 art. 5EB-83922-01-00
По запросу
7
.Bolt, Lever art. 3FV-2589F-00-00
По запросу
8
Гайка Yamaha art. 95617-06100-00
от 368 ₽
9
Выключатель стоп-сигнала Yamaha art. 4HM-83980-00-00
По запросу
10
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 1 шт.
11
Шайба Yamaha art. 92990-04100-00
от 168 ₽
12
. Washer, Plate art. 92990-04600-00
По запросу
13
Bracket, Master Cylinder art. 4HM-25867-00-00
По запросу
14
Болт art. 91317-06020-00
По запросу
15
Plug art. 90338-09012-00
По запросу
16
Hose, Brake 1 art. 5JW-25872-01-00
По запросу
17
Boot, Master Cylinder art. 4L0-25862-01-00
По запросу
18
Bolt, Union art. 90401-10172-00
По запросу
19
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
20
Болт Yamaha art. 95027-06025-00
от 473 ₽
21
Holder, Brake Hose art. 5JW-25886-00-00
По запросу
22
Болт с фланцем art. 95027-06012-00
По запросу
23
Holder, Brake Hose art. 4KG-25887-00-00
По запросу
24
Bolt, Flange (Small Head) art. 95024-06025-00
По запросу
25
Holder, Brake Hose 2 art. 4KG-25876-01-00
По запросу
26
Bolt, Flange (Small Head) art. 95024-06025-00
По запросу
