модель 2003 года
- Модель Road Star
- Код модели ROAD STAR (XV1600AR)

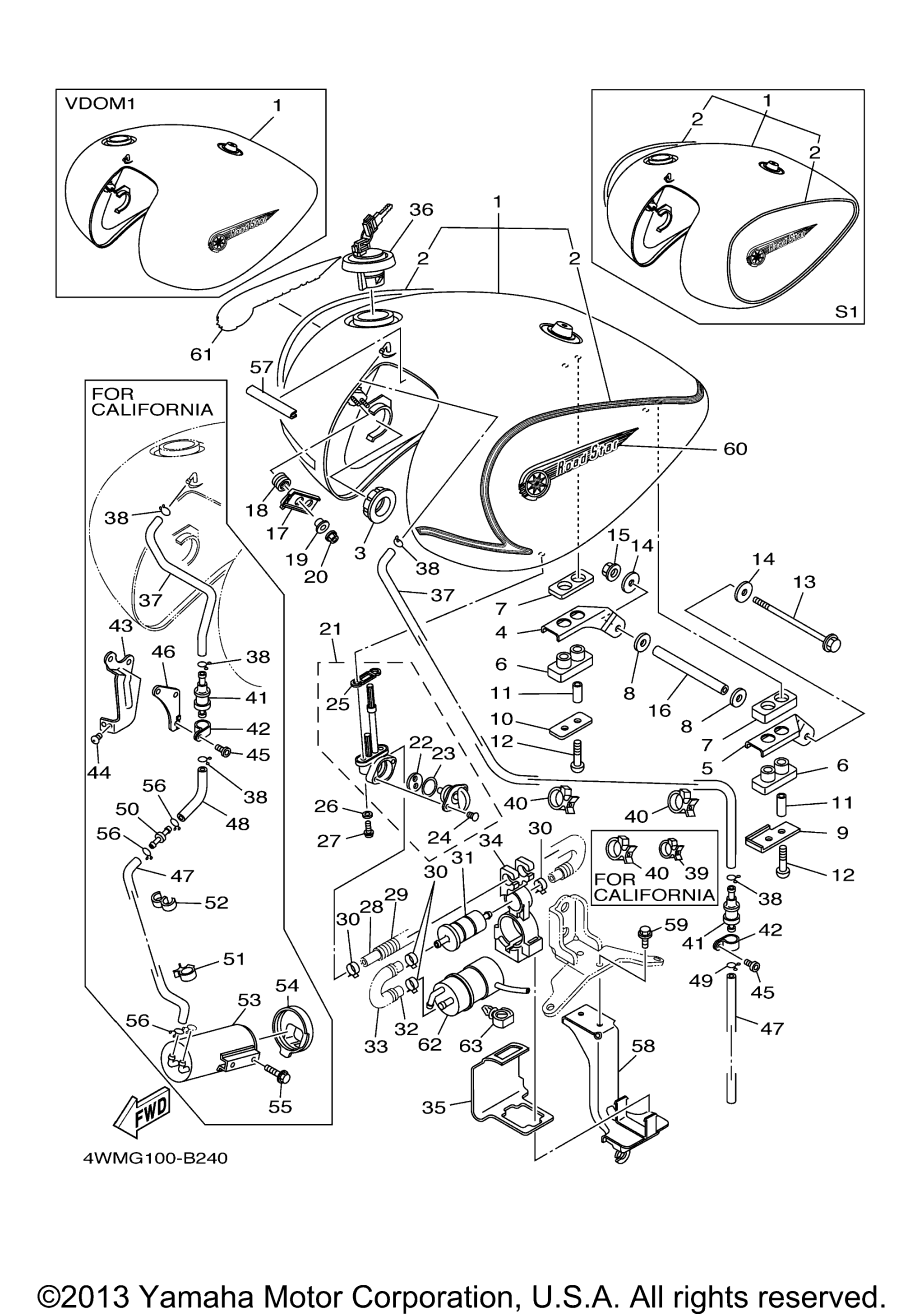

Схема топливного бака для ROAD STAR (XV1600AR)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR S3/GRM art. 4WM-Y2410-M0-01
По запросу
1
Fuel Tank Comp UR VDOM1 art. 4WM-YK241-31-P4
По запросу
1
Fuel Tank Comp UR DVMA/VDBMA art. 4WM-Y2410-31-W3
По запросу
2
. .Graphic Set UR FOR S3 art. 4WM-24240-B0-00
По запросу
2
. .Graphic Set UR FOR DVMA art. 5GA-24240-50-00
По запросу
3
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
4
Bracket, Fuel Tank 1 art. 5MB-24191-00-00
По запросу
5
Bracket, Fuel Tank 2 art. 5MB-24192-00-00
По запросу
6
Damper, Locating 1 art. 5MB-24181-00-00
По запросу
7
Damper, Locating 2 art. 5MB-24182-00-00
По запросу
8
Damper, Locating 3 art. 5MB-24183-00-00
По запросу
9
Washer, Special art. 5MB-24186-00-00
По запросу
10
Washer, Special art. 2GH-24186-00-00
По запросу
11
Collar art. 90387-06062-00
По запросу
12
Bolt, Button Head art. 92017-06035-00
По запросу
13
Bolt, Flange art. 95817-06140-00
По запросу
14
Washer, Plate art. 90201-06066-00
По запросу
15
Nut, Crown art. 90176-06055-00
По запросу
16
Collar art. 90387-06061-00
По запросу
17
Bracket, Fuel Tank 1 art. 4WM-24291-00-00
По запросу
18
Grommet art. 4WM-24339-00-00
По запросу
19
Collar art. 90387-050T5-00
По запросу
20
Гайка art. 95707-05500-00
По запросу
21
Fuel Cock Assy 1 art. 4WM-24500-10-00
По запросу
22
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
23
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
24
. .Screw, Pan Head art. 98580-03008-00
По запросу
25
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
26
Washer, Plate art. 90202-05187-00
По запросу
27
Screw art. 90149-06011-00
По запросу
28
Pipe, Fuel 1 art. 4WM-24311-00-00
По запросу
29
Spring art. 4WM-24393-00-00
По запросу
30
Clip art. 90467-13133-00
По запросу
31
Filter Assy art. 1FK-24560-10-00
По запросу
32
Pipe 2 art. 4WM-24312-00-00
По запросу
33
Spring art. 4WM-24394-00-00
По запросу
34
Band 1 art. 4WM-24398-00-00
По запросу
35
Cover art. 4WM-24217-00-00
По запросу
36
Cap Assy art. 4NK-24602-20-00
По запросу
37
Pipe 10 art. 4WM-24321-00-00
По запросу
37
Pipe 10 art. 4WM-24321-10-00
По запросу
38
Clip art. 90467-100A1-00
По запросу
39
Clamp art. 90464-15192-00
По запросу
40
Clamp art. 90464-25217-00
По запросу
41
Roll Over Valve Assy art. 4WM-24180-00-00
По запросу
42
Зажим Yamaha art. 90464-15014-00
По запросу
43
Bracket 4 art. 4WM-2148X-00-00
По запросу
44
Винт, головка поддона art. 98507-05008-00
По запросу
45
Винт Yamaha art. 98907-05012-00
По запросу
46
Stay art. 4WM-24662-00-00
По запросу
47
Pipe 11 art. 4WM-24322-00-00
По запросу
47
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
48
Pipe 12 art. 4WM-24323-00-00
По запросу
49
Clip art. 90467-100A1-00
По запросу
50
Joint art. 4XY-14568-00-00
По запросу
51
Clamp art. 90464-15192-00
По запросу
52
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
53
Canister Assy art. 4WM-24170-00-00
По запросу
54
Cover, Canister art. 4WM-2419E-00-00
По запросу
55
Bolt, Flange art. 90105-06009-00
По запросу
56
Clip art. 90467-100A1-00
По запросу
57
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
58
Bracket, Fuel Pump art. 4WM-24491-01-00
По запросу
59
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
60
Emblem art. 4WM-2416B-00-00
По запросу
61
Emblem art. 4WM-2417B-00-00
По запросу
62
Fuel Pump Comp art. 4WM-13907-01-00
По запросу
63
Зажим-клипса Yamaha art. 90464-13249-00
от 578 ₽
