модель 2003 года
- Модель Road Star
- Код модели ROAD STAR (XV1600AR)

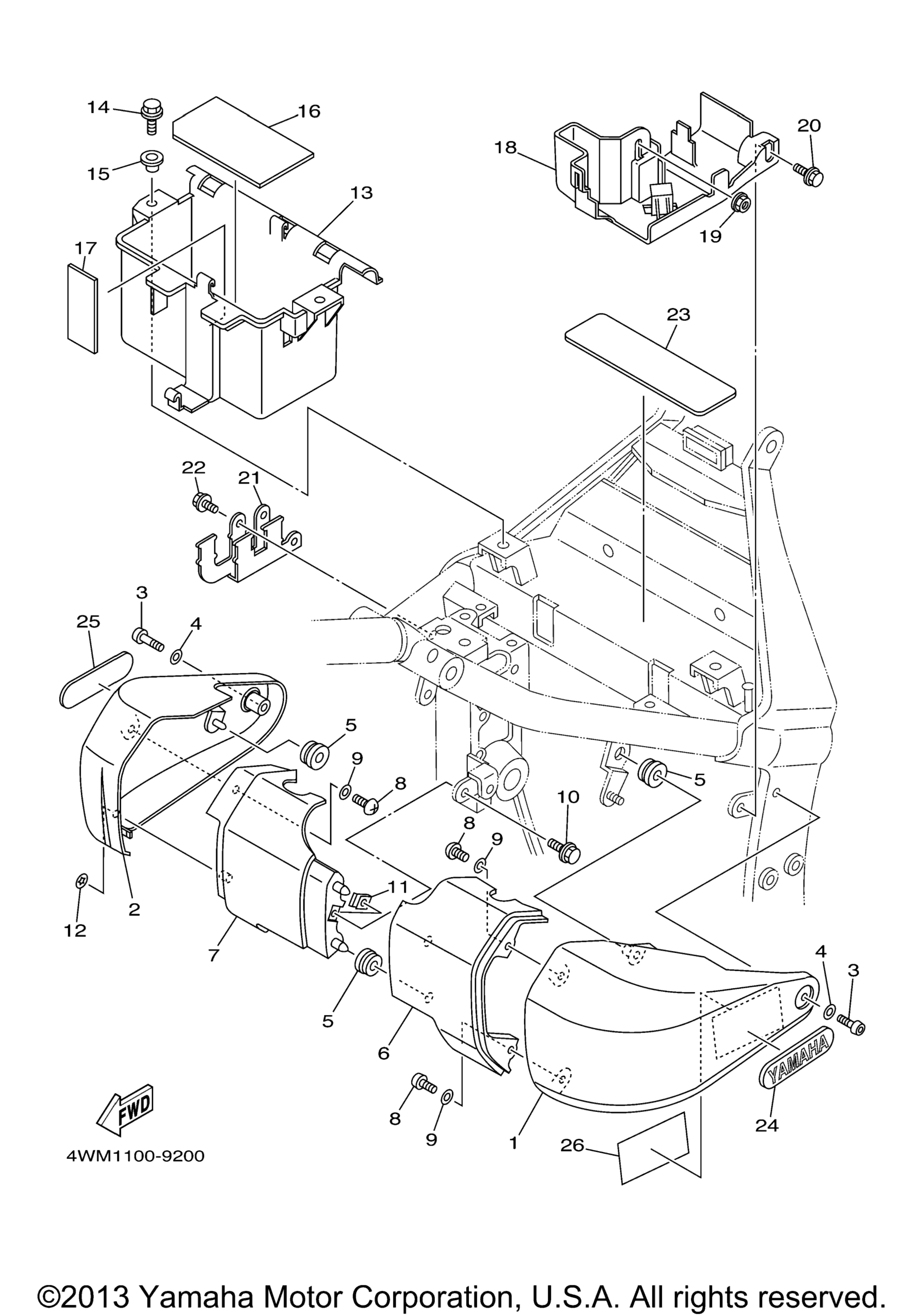

Схема боковой крышки для ROAD STAR (XV1600AR)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 UR GRM art. 4WM-21711-01-R0
По запросу
1
Cover, Side 1 UR VDOM1 art. 4WM-21711-00-P6
По запросу
1
Cover, Side 1 UR VDBMA art. 4WM-21711-01-P4
По запросу
2
Cover, Side 2 UR VDOM1 art. 4WM-21721-00-P6
По запросу
2
Cover, Side 2 UR VDBMA art. 4WM-21721-00-P4
По запросу
2
Cover, Side 2 UR GRM art. 4WM-21721-00-R0
По запросу
3
Screw art. 90149-06328-00
По запросу
4
Washer, Plate art. 90202-06170-00
По запросу
5
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
6
Cover 9 UR VDBMA art. 4WM-2117X-00-P4
По запросу
6
Cover 9 UR VDOM1 art. 4WM-2117X-00-P6
По запросу
6
Cover 9 UR GRM art. 4WM-2117X-00-R0
По запросу
7
Cover 10 UR VDOM1 art. 4WM-2117Y-00-P6
По запросу
7
Cover 10 UR VDBMA art. 4WM-2117Y-00-P4
По запросу
7
Cover 10 UR GRM art. 4WM-2117Y-00-R0
По запросу
8
Screw, Pan Head art. 98507-06014-00
По запросу
9
Шайба Yamaha art. 92907-06600-00
от 221 ₽
10
Болт с фланцем art. 95027-06012-00
По запросу
11
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
12
Nut, Spring art. 90183-05068-00
По запросу
13
Box, Battery art. 4WM-2177G-00-00
По запросу
14
Bolt, Flange art. 95817-06014-00
По запросу
15
Collar art. 90387-07717-00
По запросу
16
Seat, Battery art. 51Y-82122-00-00
По запросу
17
Damper art. 26H-21746-00-00
По запросу
18
Stay, Side Cover 1 art. 4WM-2172E-00-00
По запросу
19
Nut, Flange art. 95707-06500-00
По запросу
20
Bolt, With Washer art. 90119-06117-00
По запросу
21
Bracket 1 art. 4WM-2172K-00-00
По запросу
22
Болт Yamaha art. 95817-06010-00
от 578 ₽
23
Sheet 2 art. 4WM-21267-00-00
По запросу
24
Emblem 1 art. 3LS-21781-00-00
По запросу
25
Emblem 1 art. 3LS-21781-00-00
По запросу
26
Plate, Epa 2 (California) U CA art. 4WM-2179R-40-00
По запросу
26
Plate, Epa 1 (Non California) U 49 art. 4WM-2179V-40-00
По запросу
