модель 2003 года
- Модель Road Star
- Код модели ROAD STAR (XV1600AR)

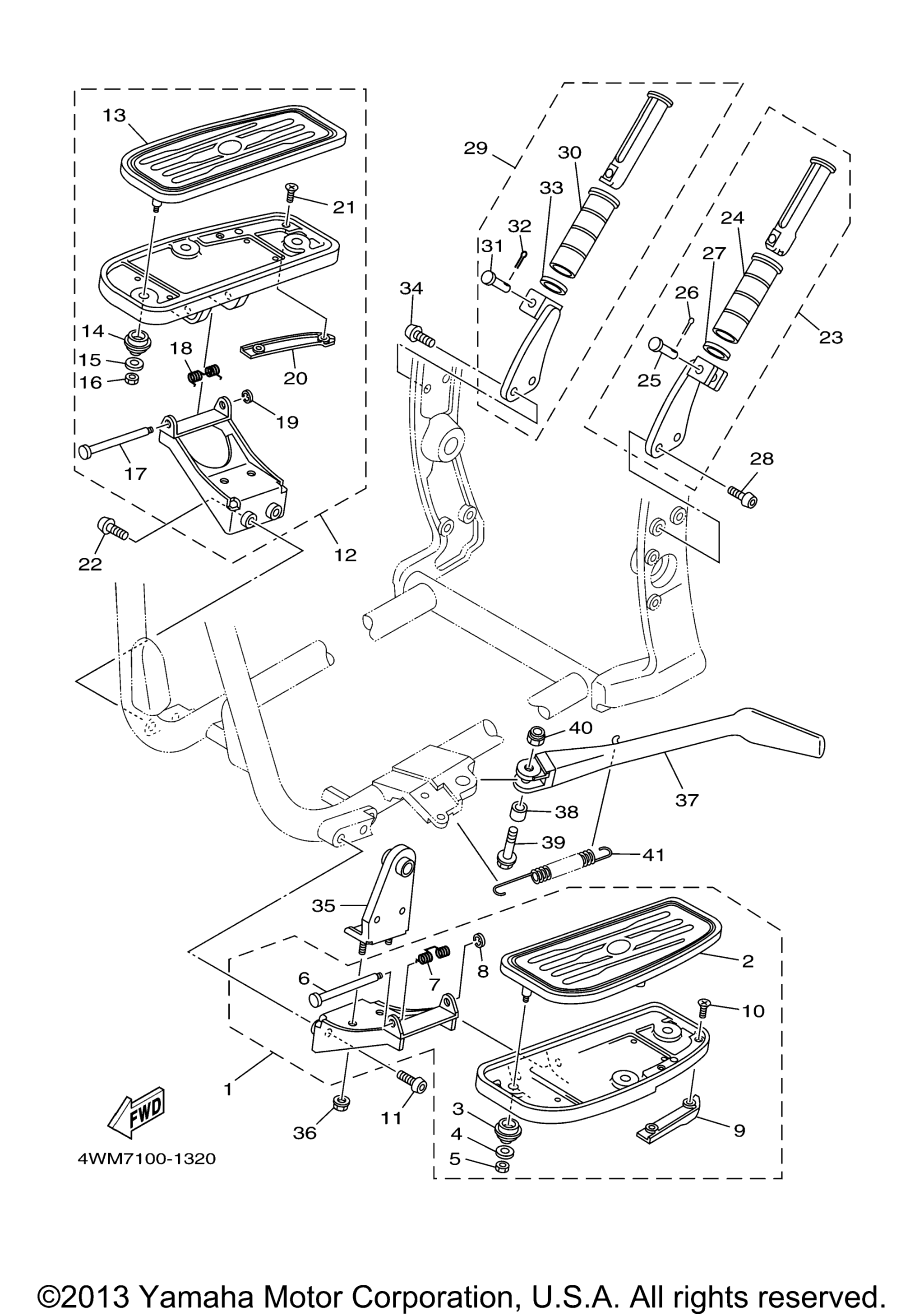

Схема подножки и подставки для ROAD STAR (XV1600AR)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Footrest Assy (Left) art. 4WM-27410-20-00
По запросу
2
. .Cover, Footrest art. 4WM-27413-00-00
По запросу
3
. .Damper, Footrest art. 4WM-27414-00-00
По запросу
4
. Washer, Plate art. 90201-05033-00
По запросу
5
. Nut, U art. 95617-05100-00
По запросу
6
. Shaft art. 3D8-27427-00-00
По запросу
7
. .Spring, Return art. 4NK-27426-00-00
По запросу
8
. Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
9
. .Mole 1 art. 4WM-27496-00-00
По запросу
10
. . Screw, Countersunk art. 98707-05010-00
По запросу
11
Bolt, Button Head art. 92017-10030-00
По запросу
12
Front Footrest Assy (Right) art. 4WM-27420-20-00
По запросу
13
. .Cover, Footrest art. 4WM-27423-00-00
По запросу
14
. .Damper, Footrest art. 4WM-27414-00-00
По запросу
15
. Washer, Plate art. 90201-05033-00
По запросу
16
. Nut, U art. 95617-05100-00
По запросу
17
. Shaft art. 3D8-27427-00-00
По запросу
18
. .Spring, Return art. 4NK-27426-00-00
По запросу
19
. Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
20
Накладка правой подножки Yamaha art. 4WM-27497-00-00
от 6 279 ₽
21
. . Screw, Countersunk art. 98707-05010-00
По запросу
22
Bolt, Button Head art. 92017-10030-00
По запросу
23
Rear Footrest Assy 1 art. 4WM-27430-11-00
По запросу
24
. .Cover, Rear Footrest art. 4WM-27433-00-00
По запросу
25
. .Pin, Clevis art. 90240-06146-00
По запросу
26
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
27
. .Washer, Plate art. 90201-210U0-00
По запросу
28
Bolt, Hex. Socket Button art. 90111-08002-00
По запросу
29
Rear Footrest Assy 2 art. 4WM-27440-11-00
По запросу
30
. .Cover, Rear Footrest art. 4WM-27433-00-00
По запросу
31
. .Pin, Clevis art. 90240-06146-00
По запросу
32
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
33
. .Washer, Plate art. 90201-210U0-00
По запросу
34
Bolt, Hex. Socket Button art. 90111-08002-00
По запросу
35
Bracket 3 art. 4WM-27443-10-00
По запросу
36
Гайка Yamaha art. 90185-08169-00
По запросу
37
Stand, Side art. 4WM-27311-00-00
По запросу
38
Collar art. 90387-1007K-00
По запросу
39
Bolt, Flange art. 95814-10040-00
По запросу
40
Nut, Self-Locking art. 90185-10091-00
от 725 ₽
41
Spring, Tension art. 90506-29358-00
По запросу
