модель 2003 года
- Модель YZF R6
- Код модели R6 (YZFR6SRC) CA

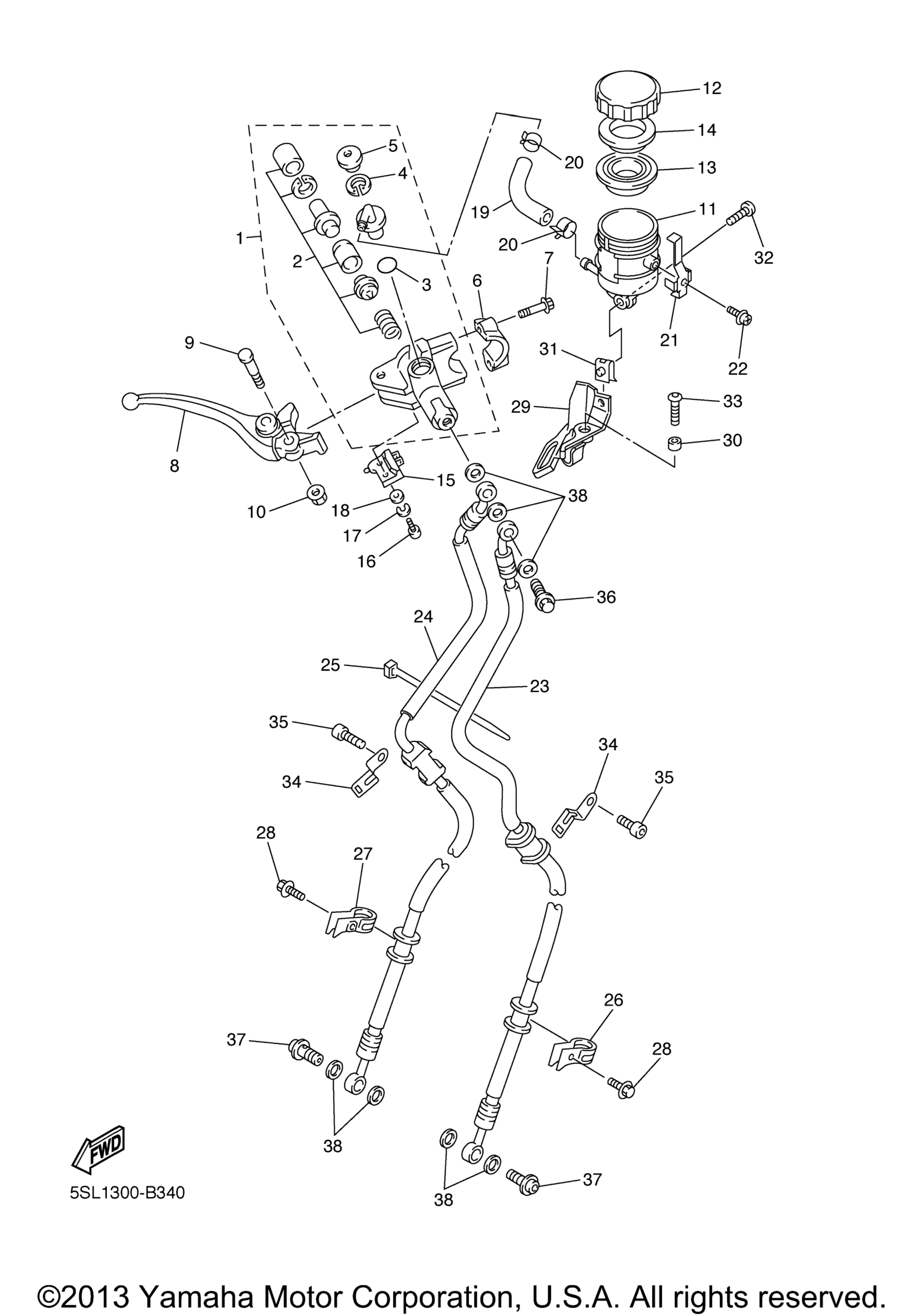

Схема переднего главного цилиндра тормоза для R6 (YZFR6SRC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 5EB-W2587-01-00
По запросу
2
. Cylinder Kit, Master art. 5MT-W0041-00-00
По запросу
3
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
4
. .Circlip art. 2VN-25866-00-00
По запросу
5
. .Cover, Dust art. 3FV-2589A-00-00
По запросу
6
.Bracket, Master Cylinder art. 56A-25867-00-00
По запросу
7
Болт art. 5EB-26332-00-00
По запросу
8
Lever 2 art. 5SL-83922-00-00
По запросу
9
Bolt, Lever art. 3FV-2589F-00-00
По запросу
10
Гайка Yamaha art. 95617-06100-00
от 368 ₽
11
Tank, Reservoir art. 5SL-25894-10-00
По запросу
12
Cap, Reservoir art. 3GM-25852-50-00
По запросу
13
Diaphragm, Reservoir art. 3FV-25854-00-00
По запросу
14
Bush, Diaphragm art. 2J2-25855-50-00
По запросу
15
Выключатель стоп-сигнала Yamaha art. 4HM-83980-00-00
По запросу
16
.Screw, Pan Head art. 98511-04012-00
По запросу
17
Шайба Yamaha art. 92990-04100-00
от 168 ₽
18
Washer, Plate art. 92990-04600-00
По запросу
19
Hose art. 5PW-2582F-00-00
По запросу
20
Clip, Pipe 1 art. 3PA-24356-00-00
По запросу
21
Holder art. 3FV-2589G-00-00
По запросу
22
Screw art. 3GM-2589H-00-00
По запросу
23
Hose, Brake 1 art. 5SL-25872-00-00
По запросу
24
Hose, Brake 2 art. 5SL-25873-00-00
По запросу
25
Band art. 3MA-82591-00-00
По запросу
26
Holder, Brake Hose art. 5SL-25886-00-00
По запросу
27
Holder, Brake Hose art. 5SL-25887-00-00
По запросу
28
Bolt, Flange art. 90105-06041-00
По запросу
29
Stay art. 5SL-26292-01-00
По запросу
30
Collar art. 90387-06057-00
По запросу
31
Nut, Spring art. 90183-050A0-00
По запросу
32
Screw art. 90111-05026-00
По запросу
33
Bolt, Hex. Socket Button art. 90111-06041-00
По запросу
34
Holder, Brake Hose 2 art. 5SL-25876-00-00
По запросу
35
Болт Yamaha art. 91317-06012-00
По запросу
36
Bolt, Union art. 90401-10038-00
По запросу
37
Bolt, Union art. 90401-10172-00
По запросу
38
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
