модель 2003 года
- Модель YZF R6
- Код модели R6 (YZFR6SRC) CA

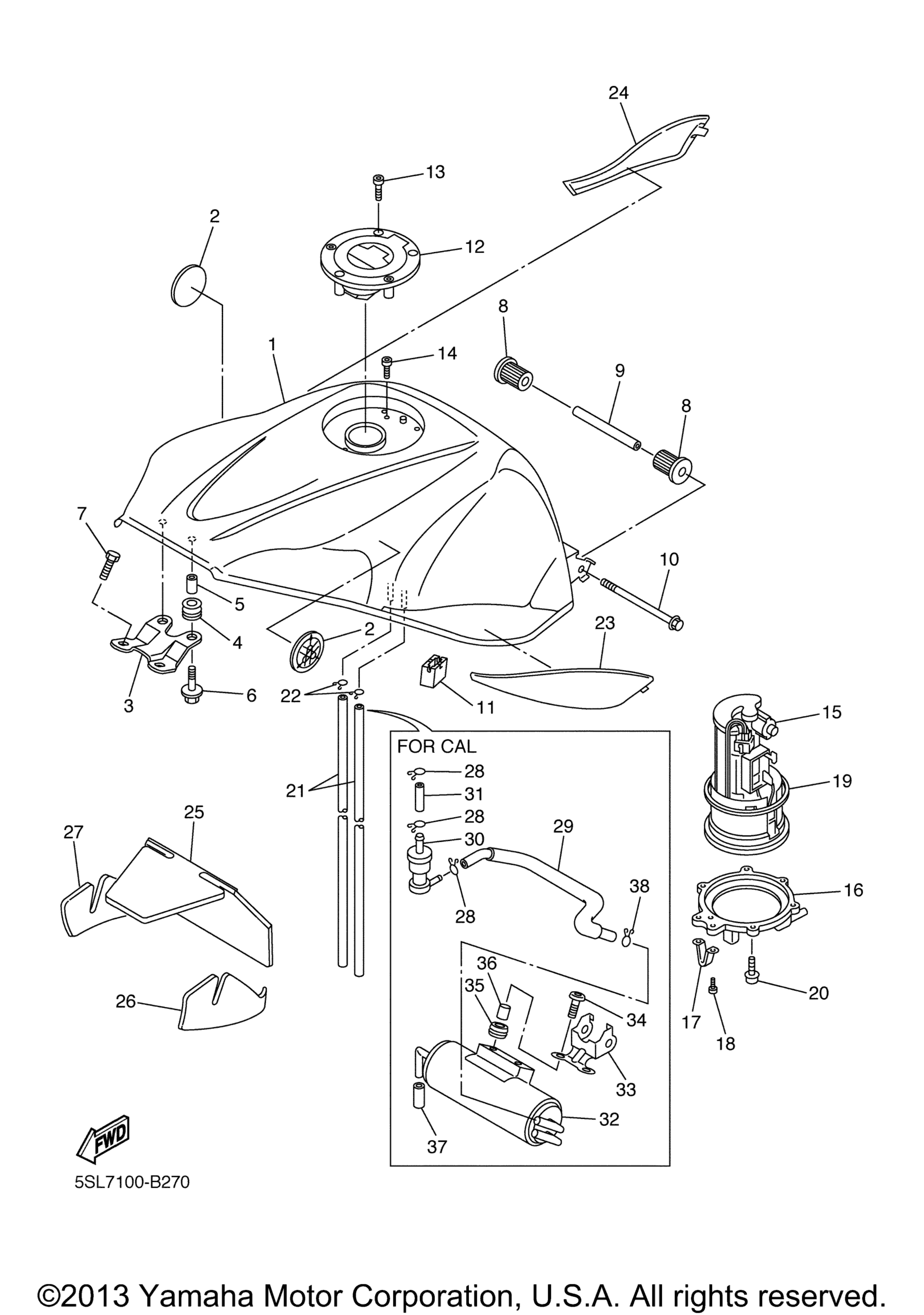

Схема топливного бака для R6 (YZFR6SRC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp YB art. 5SL-YK241-30-33
По запросу
2
Emblem art. 5SL-2413B-00-00
По запросу
3
Bracket, Fuel Tank 1 art. 5SL-24191-00-00
По запросу
4
Втулка резиновая Yamaha art. 90480-15483-00
от 683 ₽
5
Collar art. 90387-06054-00
По запросу
6
Bolt, With Washer art. 90119-06234-00
По запросу
7
Bolt, Hexagon Socket Head art. 90110-06079-00
По запросу
8
Damper, Locating 3 art. 5SL-24183-00-00
По запросу
9
Collar art. 90387-06055-00
По запросу
10
Bolt, Flange art. 95817-06090-00
По запросу
11
Damper, Locating 2 art. 5SL-24182-00-00
По запросу
12
Cap Assy art. 39P-24602-00-00
По запросу
13
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
14
Bolt,Hex.Socket Head art. 91317-05010-00
По запросу
15
Fuel Pump Comp art. 5PW-13907-05-00
По запросу
16
Bracket, Fuel Pump art. 5SL-24491-00-00
По запросу
17
Bracket, Fuel Tank 2 art. 5PW-24192-00-00
По запросу
18
.Screw, Bind art. 98907-05008-00
По запросу
19
O-Ring art. 19B-24486-01-00
По запросу
20
Bolt, Hexagon Socket Head art. 90110-05014-00
По запросу
21
Hose (L650) art. 90445-105K7-00
По запросу
22
Clip art. 90467-100A1-00
По запросу
23
Cover, Side 1 art. 5SL-24129-00-00
По запросу
24
Cover, Side 2 art. 5SL-24139-00-00
По запросу
25
Damper, Plate 1 art. 5SL-2414H-00-00
По запросу
26
Damper, Plate 2 art. 5SL-2414J-00-00
По запросу
27
Damper, Plate 3 art. 5SL-2414K-00-00
По запросу
28
Clip art. 90467-100A1-00
По запросу
29
Pipe 4 art. 5SL-24314-01-00
По запросу
30
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
31
Hose (L30) art. 90445-113E8-00
По запросу
32
Canister Assy art. 5SL-24170-00-00
По запросу
33
Bracket, Canistor art. 5SL-2419F-00-00
По запросу
34
Болт Yamaha art. 90110-06200-00
По запросу
35
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
36
Collar art. 90387-062L2-00
По запросу
37
Шланг Yamaha art. 90445-112E0-00
от 935 ₽
38
Clip art. 90467-100A1-00
По запросу
