модель 2003 года
- Модель YZF R6
- Код модели R6 (YZFR6SRC) CA

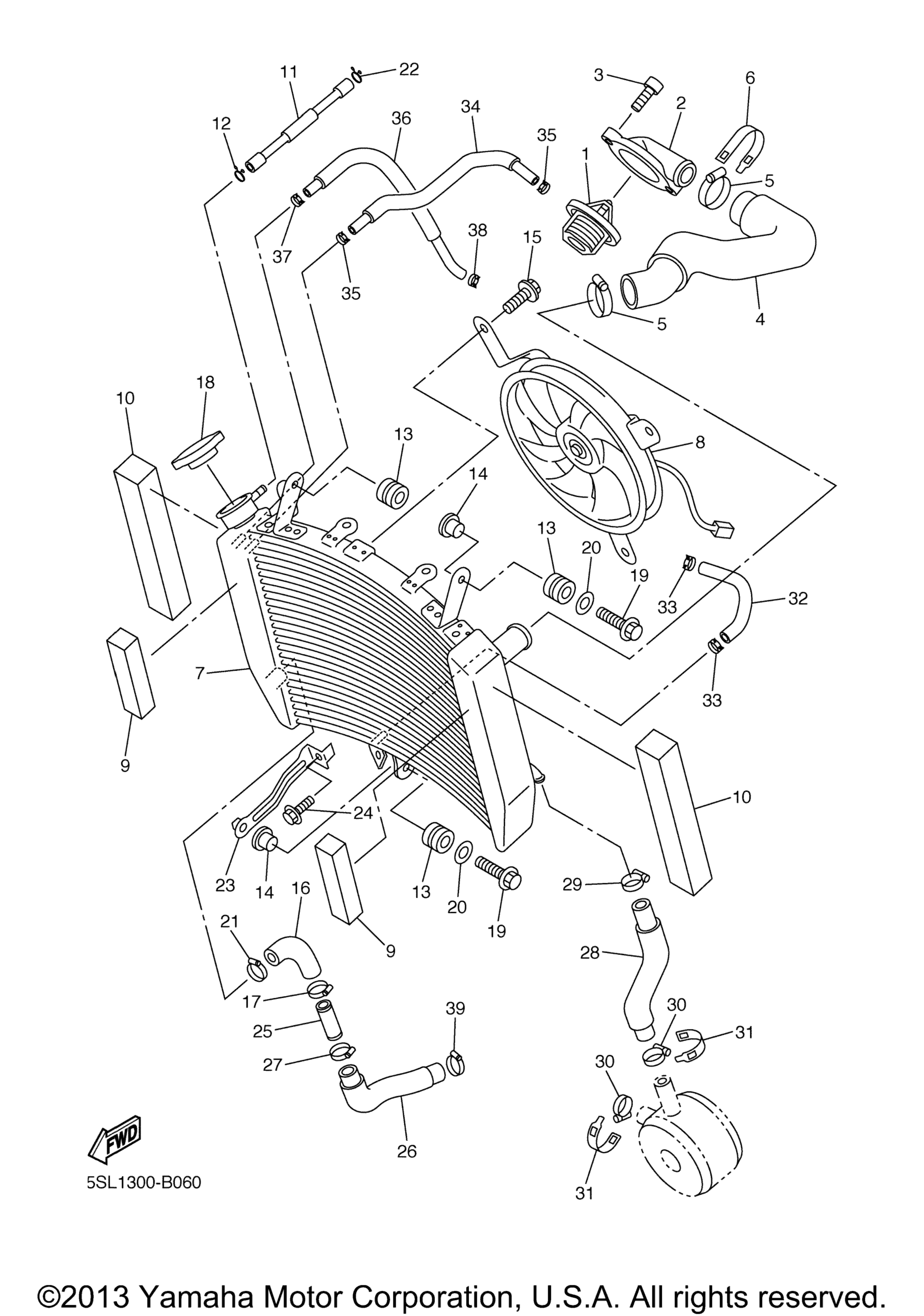

Схема шланга радиатора для R6 (YZFR6SRC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Термостат Yamaha art. 5SL-12410-01-00
По запросу
2
.Cover, Thermostat art. 5EB-12413-00-00
По запросу
3
Болт art. 91317-06020-00
По запросу
4
Hose 3 art. 5SL-12578-00-00
По запросу
5
Hose Clamp Assy art. 90450-35001-00
По запросу
6
Cover 2 art. 5GV-1246E-00-00
По запросу
7
Radiator Assy art. 5SL-12461-00-00
По запросу
8
Blower Assy art. 5SL-12405-00-00
По запросу
9
Damper, Air Shroud 2 art. 5EB-12659-00-00
По запросу
10
Damper, Air Shroud 3 art. 5EB-12668-00-00
По запросу
11
Hose art. 90445-08016-00
По запросу
12
Зажим art. 90467-08021-00
По запросу
13
Grommet art. 90480-15363-00
По запросу
14
Collar art. 90387-07391-00
По запросу
15
Bolt, Blower Holding art. 5GJ-12675-00-00
По запросу
16
Hose 4 art. 5SL-12579-00-00
По запросу
17
Hose Clamp Assy art. 90450-35001-00
По запросу
18
Cap, Radiator art. 5SL-12462-00-00
По запросу
19
Bolt, Flange art. 90105-06040-00
По запросу
20
Washer, Plate art. 90201-063J2-00
По запросу
21
Hose Clamp Assy art. 90450-35001-00
По запросу
22
Зажим art. 90467-08021-00
По запросу
23
Bracket 1 art. 5SL-1244E-00-00
По запросу
24
Болт с фланцем art. 95817-06012-00
По запросу
25
Joint, Hose 2 art. 5SL-12582-00-00
По запросу
26
Hose 7 art. 5SL-12551-00-00
По запросу
27
Hose Clamp Assy art. 90450-35001-00
По запросу
28
Hose 6 art. 5SL-12589-01-00
По запросу
29
Hose Clamp Assy art. 90450-22M14-00
По запросу
30
Hose Clamp Assy art. 90450-22M14-00
По запросу
31
Cover 3 art. 5LV-1246F-00-00
По запросу
32
Hose 1 art. 5SL-1243A-00-00
По запросу
33
Clip art. 90467-10135-00
По запросу
34
Hose 2 art. 5SL-1243E-00-00
По запросу
35
Clip art. 90467-10135-00
По запросу
36
Hose, 4 art. 5SL-1244G-00-00
По запросу
37
Clip art. 90467-10135-00
По запросу
38
Clip art. 90467-10135-00
По запросу
39
Hose Clamp Assy art. 90450-32003-00
По запросу
