модель 2004 года
- Модель V-STAR 1100
- Код модели V STAR 1100 CUSTOM (XVS11SC) CA

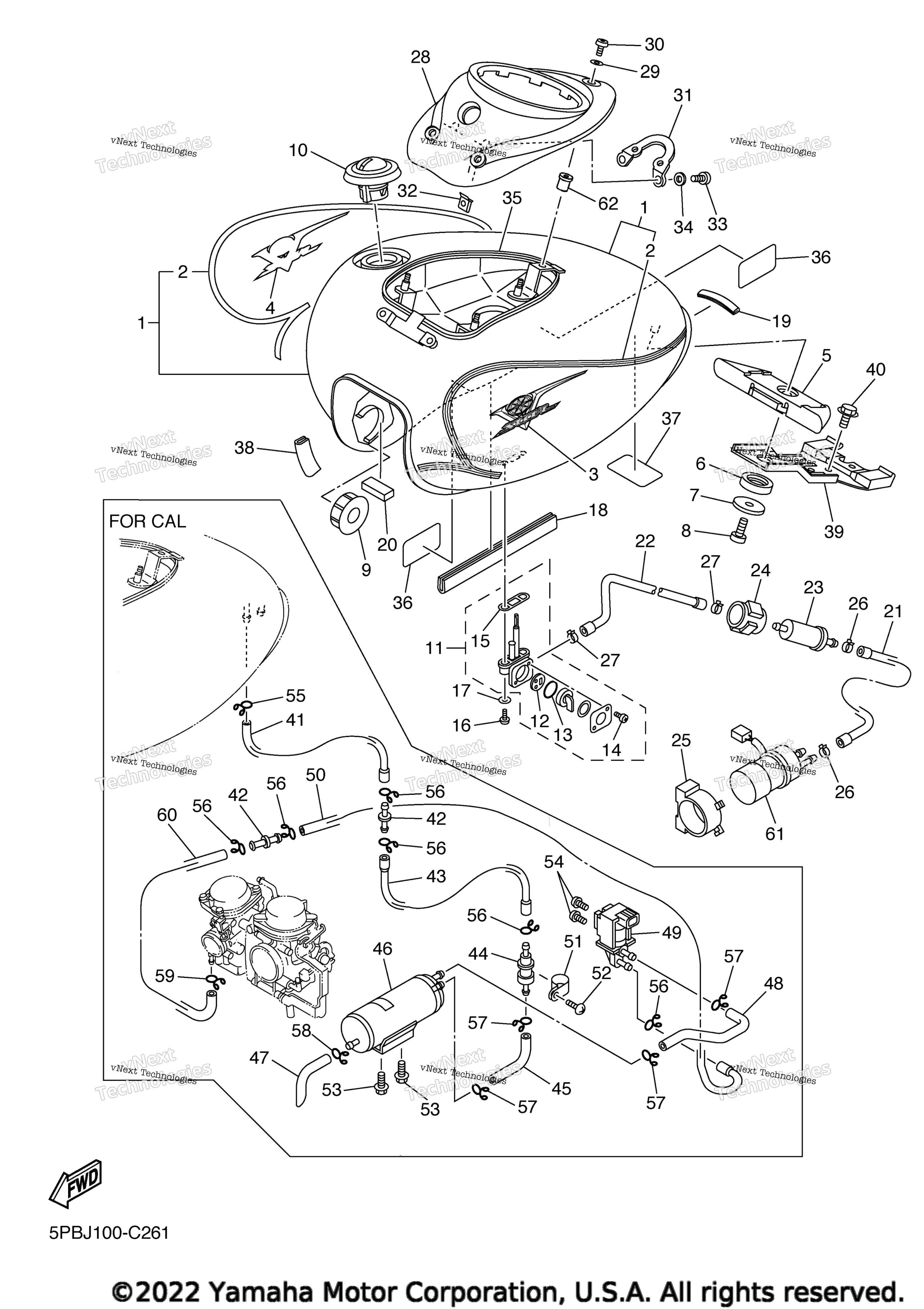

Схема топливного бака для V STAR 1100 CUSTOM (XVS11SC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR DVMA U49 art. 5EL-Y2410-12-01
По запросу
1
Fuel Tank Comp UR DVMA CA art. 5YS-Y2410-U2-W3
По запросу
1
Fuel Tank Comp UR SMX CA art. 5YS-Y2410-U2-W4
По запросу
1
Fuel Tank Comp UR SMX U49 art. 5EL-Y2410-U2-03
По запросу
2
. Graphic Set UR FOR DVMA art. 5KS-24240-K0-00
По запросу
2
. Graphic Set UR FOR SMX art. 5PB-24240-80-00
По запросу
3
Emblem art. 5PB-2416B-00-00
По запросу
4
Emblem art. 5PB-2417B-00-00
По запросу
5
Damper, Locating 2 art. 5EL-24182-00-00
По запросу
6
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
7
Washer, Plate art. 90201-06110-00
По запросу
8
Bolt, Button Head art. 92017-06012-00
По запросу
9
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
10
Cap Assy CA art. 4NK-24602-20-00
По запросу
10
Cap Assy U49 art. 5BN-24602-10-00
По запросу
11
Fuel Cock Assy 1 art. 4WM-24500-10-00
По запросу
12
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
13
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
14
. Screw, Pan Head art. 98580-03008-00
По запросу
15
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
16
Screw art. 90149-06011-00
По запросу
17
Washer, Plate art. 90202-05187-00
По запросу
18
Mole, Side Cover 1 art. 1FK-2171L-00-00
По запросу
19
Mold, Fuel Tank art. 5EL-24188-00-00
По запросу
20
Damper art. 3XV-21717-00-00
По запросу
21
Pipe, Fuel 1 art. 5EL-24311-00-00
По запросу
22
Pipe 3 art. 5EL-24313-00-00
По запросу
23
Filter Assy art. 1FK-24560-10-00
По запросу
24
Bracket, Filter art. 1FK-24566-00-00
По запросу
25
Band 1 art. 4EB-24398-00-00
По запросу
26
Clip art. 90467-11044-00
По запросу
27
Clip art. 90467-11028-00
По запросу
28
Cover, Top art. 5EL-2171A-00-00
По запросу
29
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
30
Bolt, Hexagon Socket Head art. 90111-05059-00
По запросу
31
Bracket, Seat art. 5EL-2412F-00-00
По запросу
32
Гайка пружинная Yamaha art. 90183-05061-00
от 525 ₽
33
Болт Yamaha art. 98517-05012-00
По запросу
34
Washer, Plate art. 92907-05600-00
По запросу
35
Seal art. 5EL-2414G-00-00
По запросу
36
Seal art. 4DN-21268-00-00
По запросу
37
Seal 1 art. 3SP-21732-00-00
По запросу
38
Mold, Fuel Tank art. 5EL-24188-00-00
По запросу
39
Plate, Fitting art. 5EL-2411F-00-00
По запросу
40
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
41
Pipe 10 art. 5EL-24321-10-00
По запросу
42
Joint art. 4XY-14568-00-00
По запросу
43
Pipe 2 art. 5EL-24312-10-00
По запросу
44
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
45
Hose art. 90445-11056-00
По запросу
46
Canister Assy art. 5EL-24170-00-00
По запросу
47
Pipe 6 art. 5EL-24316-10-00
По запросу
48
Pipe 7 art. 5EL-24317-00-00
По запросу
49
Valve, Outer Vent Control 2 art. 4WM-14896-00-00
По запросу
50
Pipe 5 art. 5EL-24315-00-00
По запросу
51
Зажим Yamaha art. 90464-15014-00
По запросу
52
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
53
Болт с фланцем art. 95817-06012-00
По запросу
54
Винт, головка поддона art. 98507-05008-00
По запросу
55
Зажим art. 90467-08021-00
По запросу
56
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
57
Clip art. 90467-100A1-00
По запросу
58
Clip art. 90467-11106-00
По запросу
59
Clip art. 90467-08017-00
По запросу
60
Pipe 11 art. 5EL-24322-10-00
По запросу
61
Fuel Pump Comp art. 5KS-13907-01-00
По запросу
62
Nut art. 90179-05009-00
По запросу
