модель 2004 года
- Модель V-STAR 1100
- Код модели V STAR 1100 CUSTOM (XVS11SC) CA

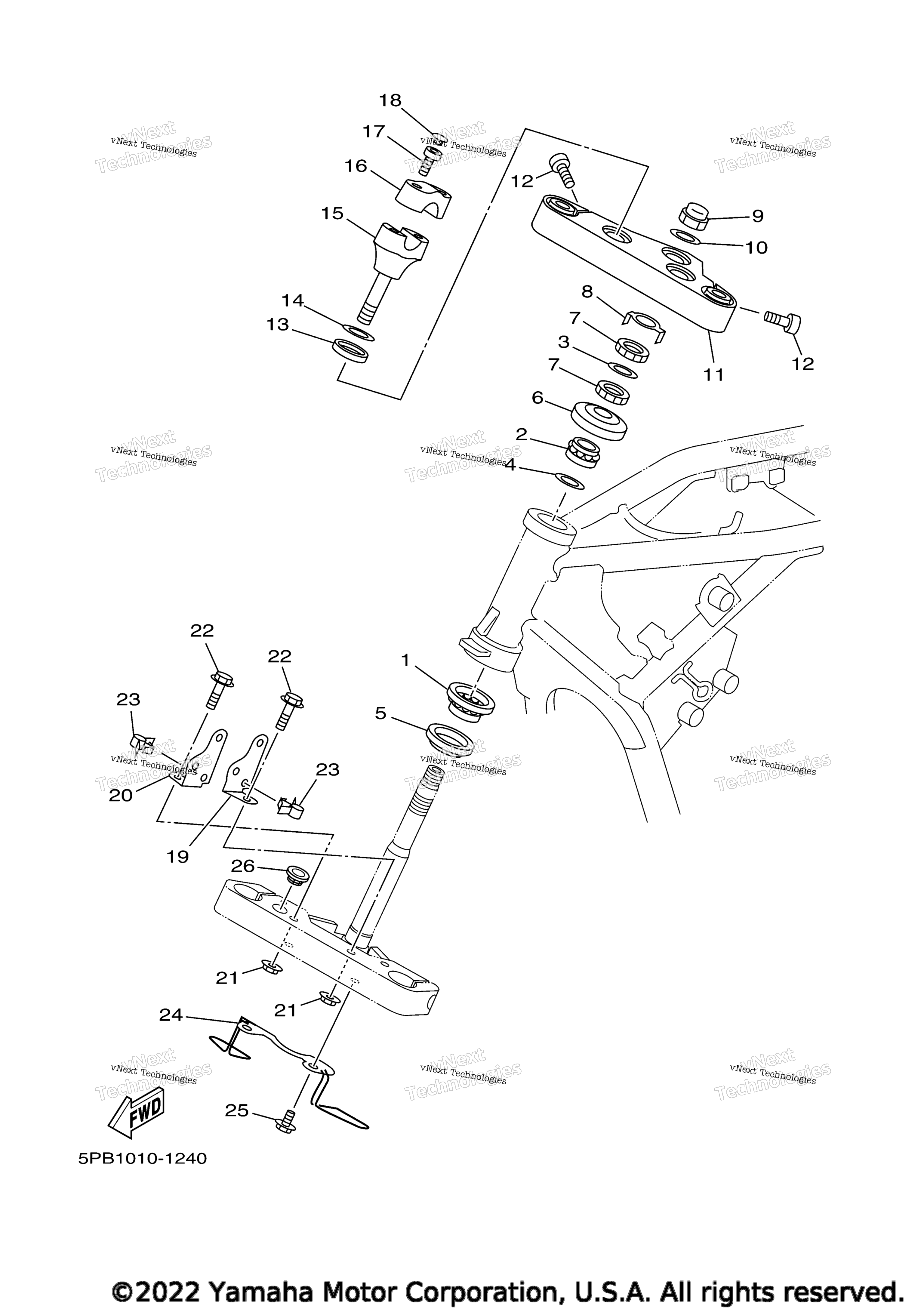

Схема рулевого управления для V STAR 1100 CUSTOM (XVS11SC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Подшипник вилки Yamaha art. 93399-99932-00
По запросу
2
Bearing art. 93399-99931-00
от 5 500 ₽
Аналог
5 500 ₽
Требуется 1 шт.
3
Washer, Plate art. 90202-26142-00
По запросу
4
Washer, Plate art. 90202-24190-00
По запросу
5
Сальник вилки Yamaha art. 3FV-23462-00-00
По запросу
6
Cover, Ball Race 2 art. 1W1-23416-00-00
По запросу
7
Nut, Special Shape art. 90179-25004-00
По запросу
8
Washer, Special art. 26H-23418-01-00
По запросу
9
Nut, Crown art. 90176-22081-00
По запросу
10
Washer, Plate art. 90201-22018-00
По запросу
11
Crown, Handle art. 4VR-W2341-20-00
По запросу
12
Bolt, Hexagon Socket Head art. 91314-08030-00
По запросу
13
Прокладка амортизирующая Yandex art. 3DM-23445-00-00
По запросу
14
Washer, Plate art. 90201-14220-00
По запросу
15
Holder, Handle Lower art. 4VR-23442-01-00
По запросу
16
Holder, Handle Upper art. 4VR-23441-00-00
По запросу
17
Болт Yamaha art. 91314-08025-00
от 1 092 ₽
18
Plug art. 90338-08163-00
По запросу
19
Bracket, Headlight Stay 1 art. 4TR-23175-01-00
По запросу
20
Bracket, Headlight Stay 2 art. 4TR-23176-01-00
По запросу
21
Nut, Flange art. 95707-06500-00
По запросу
22
.Bolt, Flange (Small Head) art. 95024-06025-00
По запросу
23
Хомут art. 90464-15157-00
По запросу
24
Holder, Brake Hose art. 5PB-25886-00-00
По запросу
25
Bolt, Flange (Small Head) art. 95024-06012-00
По запросу
26
Cover, Hose art. 5PB-2314E-00-00
По запросу
