модель 2004 года
- Модель V-STAR 1100
- Код модели V STAR 1100 CUSTOM (XVS11SC) CA

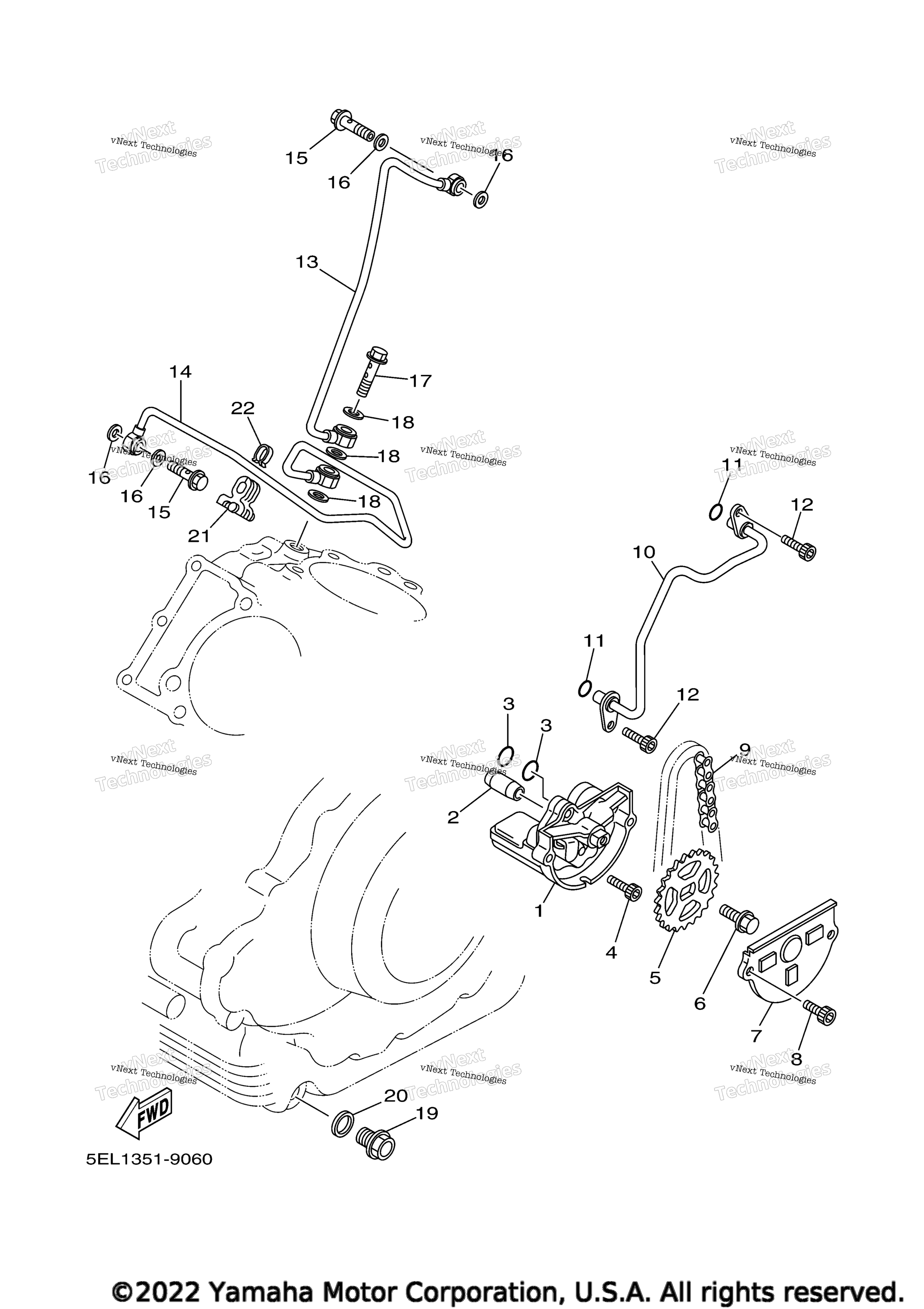

Схема масляного насоса для V STAR 1100 CUSTOM (XVS11SC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Pump Assy art. 5EL-13300-01-00
По запросу
2
Палец Yamaha art. 91808-16023-00
По запросу
3
Уплотнительное кольцо Yamaha art. 93210-07135-00
По запросу
4
Болт Yamaha art. 91317-06040-00
от 368 ₽
5
Sprocket, Driven (35T) art. 4X7-13355-00-00
По запросу
6
Bolt, Flange art. 90105-06154-00
По запросу
7
Cover, Pump Gear art. 10L-13327-00-00
По запросу
8
Болт Yamaha 91317-06065-00 art. 91317-06010-00
По запросу
9
Chain art. 94580-25066-00
По запросу
10
Pipe, Delivery 2 art. 4X7-13171-00-00
По запросу
11
Уплотнительное кольцо Yamaha art. 93210-07135-00
По запросу
12
Болт Yamaha 91317-06065-00 art. 91317-06010-00
По запросу
13
Oil Pipe Comp. 1 art. 3B8-13405-00-00
По запросу
14
Oil Pipe Comp. 2 art. 3B8-13406-00-00
По запросу
15
Bolt, Union art. 90401-16003-00
По запросу
16
Gasket art. 90430-17168-00
По запросу
17
Bolt, Union art. 90401-10102-00
По запросу
18
Gasket art. 90430-15169-00
По запросу
19
Сливная пробка Yamaha art. 90340-14132-00
По запросу
20
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
21
Clamp art. 5EL-15485-00-00
По запросу
22
Clip art. 90468-05113-00
По запросу
