модель 2007 года
- Модель TW 200
- Код модели TW200 (TW200W1)

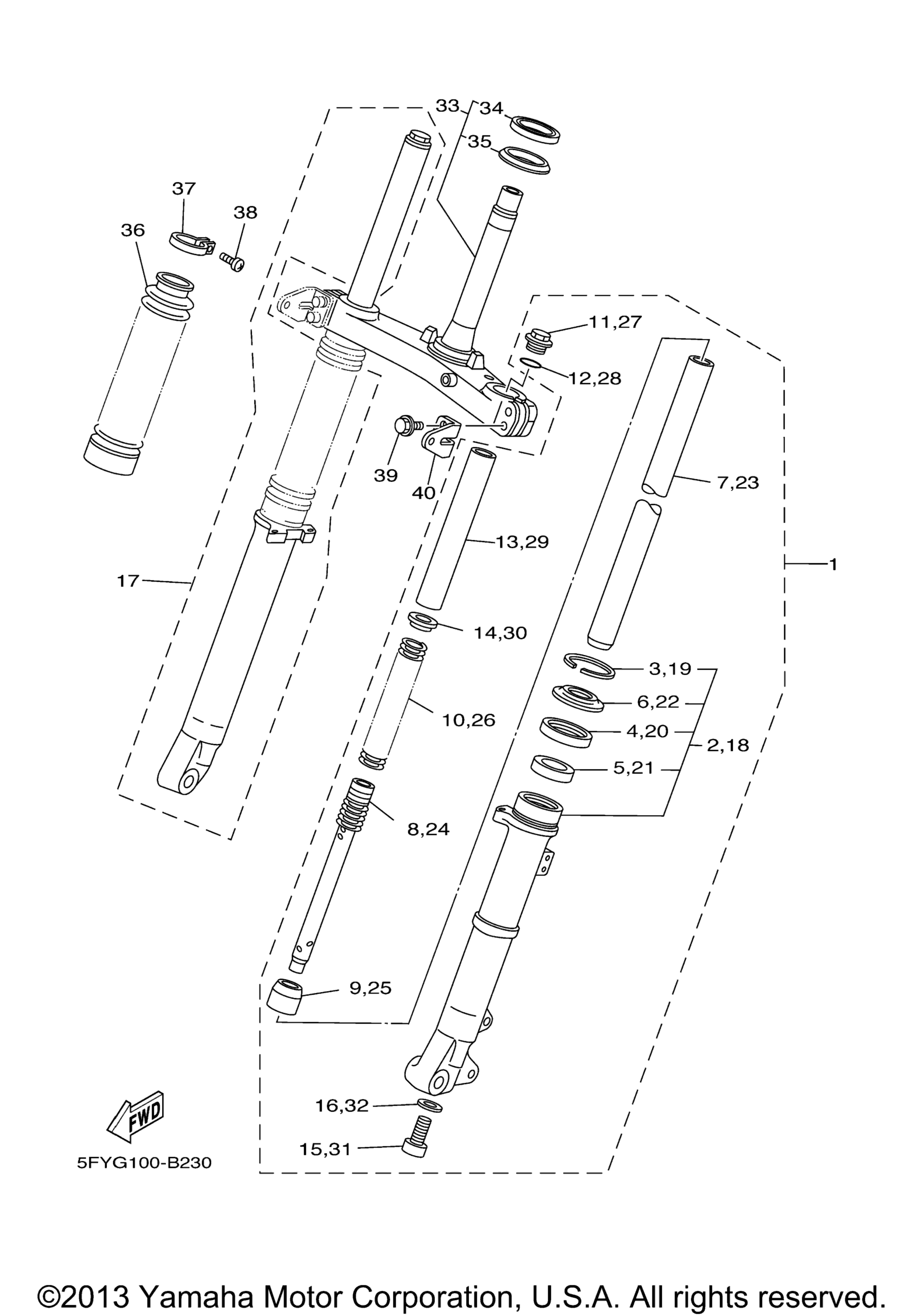

Схема передней вилки для TW200 (TW200W1)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 5FY-23102-20-00
По запросу
2
. .Tube, Outer (L.H) art. 5RS-23126-10-00
По запросу
3
. ..Ring, Snap art. 22W-23153-L0-00
По запросу
4
. . ..Oil Seal art. 22W-23145-L0-00
По запросу
5
. . ..Metal, Slide 1 art. 51Y-23125-00-00
По запросу
6
. . ..Seal, Dust art. 54G-23144-00-00
По запросу
7
. Inner Tube Comp. 1 art. 2JX-23110-00-00
По запросу
8
. .Cylinder Comp., Front Fork art. 2JX-23170-00-00
По запросу
9
. .Spindle, Taper art. 3R6-23173-L0-00
По запросу
10
. .Spring, Front Fork art. 2JX-23141-00-00
По запросу
11
. .Bolt, Cap art. 2JN-23111-00-00
По запросу
12
. .O-Ring art. 3J2-23114-00-00
По запросу
13
. .Spacer art. 22U-23118-01-00
По запросу
14
. .Washer, Spring Upper art. 3DM-23149-10-00
По запросу
15
. .Bolt, Hexagon Socket Head art. 3D8-23181-00-00
По запросу
16
. .Gasket art. 509-23158-L0-00
По запросу
17
Front Fork Assy (R.H) art. 5FY-23103-20-00
По запросу
18
. .Tube, Outer (R.H) art. 5RS-23136-10-00
По запросу
19
. ..Ring, Snap art. 22W-23153-L0-00
По запросу
20
. . ..Oil Seal art. 22W-23145-L0-00
По запросу
21
. . ..Metal, Slide 1 art. 51Y-23125-00-00
По запросу
22
. . ..Seal, Dust art. 54G-23144-00-00
По запросу
23
. Inner Tube Comp. 1 art. 2JX-23110-00-00
По запросу
24
. .Cylinder Comp., Front Fork art. 2JX-23170-00-00
По запросу
25
. .Spindle, Taper art. 3R6-23173-L0-00
По запросу
26
. .Spring, Front Fork art. 2JX-23141-00-00
По запросу
27
. .Bolt, Cap art. 2JN-23111-00-00
По запросу
28
. .O-Ring art. 3J2-23114-00-00
По запросу
29
. .Spacer art. 22U-23118-01-00
По запросу
30
. .Washer, Spring Upper art. 3DM-23149-10-00
По запросу
31
. .Bolt, Hexagon Socket Head art. 3D8-23181-00-00
По запросу
32
. .Gasket art. 509-23158-L0-00
По запросу
33
Under Bracket Comp art. 5LB-23340-02-00
По запросу
34
. .Race, Ball 1 art. B6E-23411-00-00
По запросу
35
. .Seal, Dust art. 164-23462-00-00
По запросу
36
Пыльник вилки Yamaha art. 4CS-23191-20-00
от 6 993 ₽
37
Band art. 2K5-23192-00-00
По запросу
38
Screw, Boot Band art. 1W4-23194-L0-00
По запросу
39
Bolt 1 art. 5RS-23346-00-00
По запросу
40
Bracket, Reflector 1 art. 49R-85112-00-00
По запросу
