модель 2007 года
- Модель TW 200
- Код модели TW200 (TW200W1)

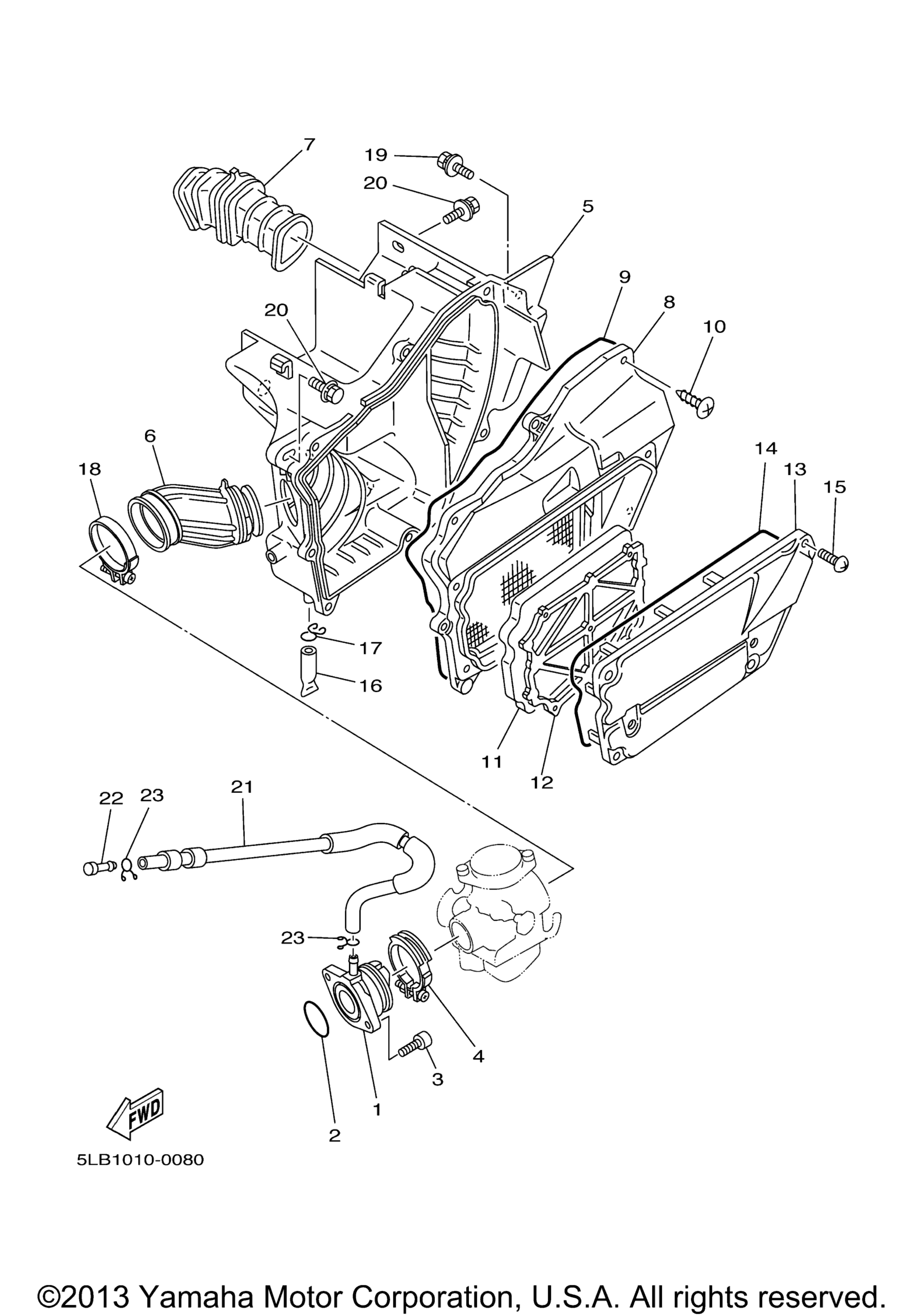

Схема впускной системы для TW200 (TW200W1)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 1 art. 5LB-13586-02-00
По запросу
2
O-Ring art. 93210-35537-00
По запросу
3
Болт art. 91317-06020-00
По запросу
4
Hose Clamp Assy art. 90450-44046-00
По запросу
5
Case, Air Cleaner 1 art. 2JX-14411-02-00
По запросу
6
Joint, Air Cleaner 1 art. 5LB-14453-11-00
По запросу
7
Duct art. 2JL-14437-00-00
По запросу
8
Cap, Cleaner Case 1 art. 2JX-14412-00-00
По запросу
9
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
10
Screw, Tapping art. 97707-50620-00
По запросу
11
Element, Air Cleaner art. 2JX-14451-00-00
По запросу
12
Guide art. 2JX-14458-00-00
По запросу
13
Cap, Cleaner Case 2 art. 2JX-14422-00-00
По запросу
14
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
15
Screw, Binding art. 90154-05005-00
По запросу
16
Pipe, Drain art. 34X-1443E-00-00
По запросу
17
Clip art. 90467-11106-00
По запросу
18
Clamp, Hose art. 90460-51059-00
По запросу
19
Болт с шайбой art. 90119-06152-00
По запросу
20
Bolt, With Washer art. 90119-06063-00
По запросу
21
Pipe, Intake Manifold art. 5LB-13584-00-00
По запросу
22
Plug art. 90338-08007-00
По запросу
23
Clip art. 90467-100A1-00
По запросу
Другие схемы модели
Впускная система
