модель 2007 года
- Модель TW 200
- Код модели TW200 (TW200W1)

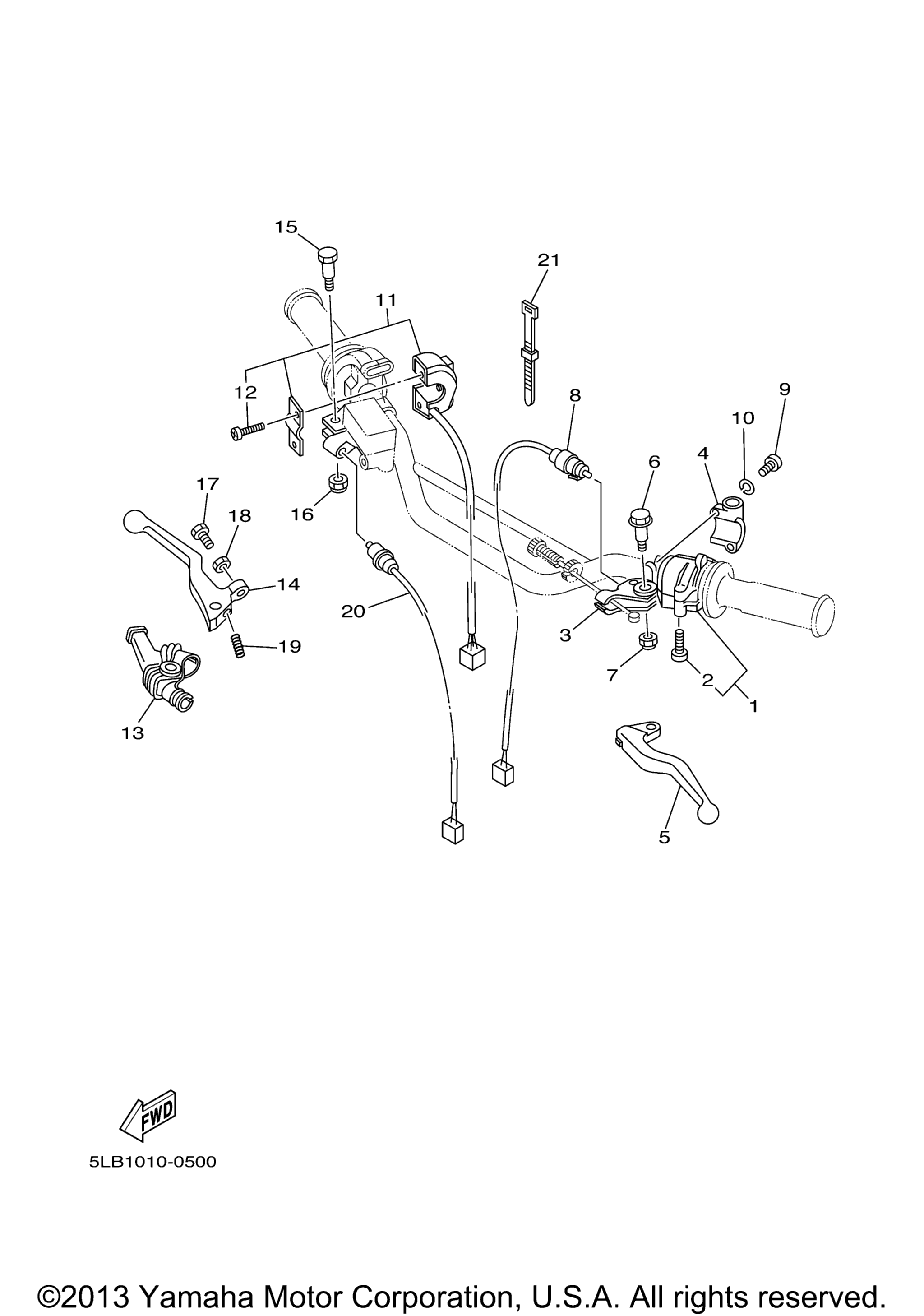

Схема рычагов управления и переключателей для TW200 (TW200W1)
Схема
Детали
Номер
Наименование детали
Цена
1
Switch, Handle 3 art. 4CS-83973-00-00
По запросу
2
Винт Yamaha art. 98517-05030-00
от 1 187 ₽
3
Holder, Lever 1 art. 1LN-82911-00-00
По запросу
4
Holder, Lever Lower 1 art. 33G-82913-01-00
По запросу
5
Lever 1 art. 4GY-83912-00-00
По запросу
6
Bolt art. 90109-06799-00
По запросу
7
Гайка Yamaha art. 95617-06100-00
от 368 ₽
8
Switch art. 4GY-82917-01-00
По запросу
9
Винт Yamaha art. 98517-05020-00
от 525 ₽
10
Washer, Spring art. 92907-05100-00
По запросу
11
Switch, Handle 2 art. 5LB-83975-01-00
По запросу
12
. .Screw, Pan Head art. 98507-05018-00
По запросу
13
Cover, Handle Lever 1 art. 1T5-26372-00-00
По запросу
14
Lever 2 art. 55Y-83922-02-00
По запросу
15
Bolt art. 90109-06577-00
По запросу
16
Гайка Yamaha art. 95617-06100-00
от 368 ₽
17
Screw art. 90149-06131-00
По запросу
18
Nut art. 90170-06010-00
По запросу
19
Spring, Compression art. 90501-10312-00
По запросу
20
Front Stop Switch Assy art. 2UJ-83980-00-00
По запросу
21
Зажим пластиковый art. 437-83936-01-00
По запросу
