модель 2008 года
- Модель Royal Star
- Код модели ROYAL STAR TOUR DELUXE (XVZ13CTXCL) CA

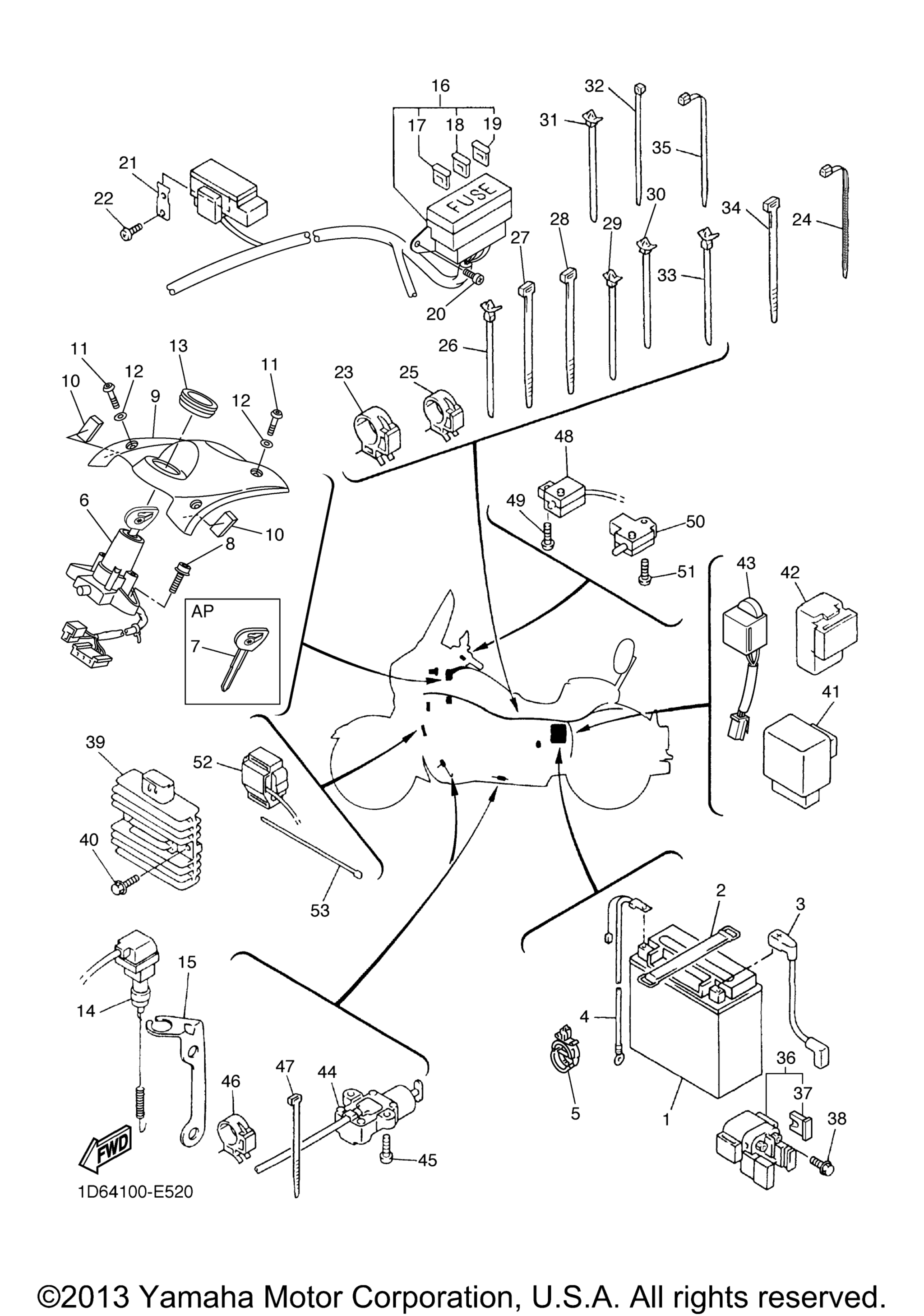

Схема электрооборудования 1 для ROYAL STAR TOUR DELUXE (XVZ13CTXCL) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
2
Band, Battery art. 7H3-82131-00-00
По запросу
3
Wire, Plus Lead art. 4NK-82115-00-00
По запросу
4
Wire, Minus Lead art. 1D6-82116-00-00
По запросу
5
Clamp art. 90464-18246-00
По запросу
6
Main Switch Steering Lock art. 1D6-82501-01-00
По запросу
7
Blank Key AP art. 5PX-82511-09-00
По запросу
8
Bolt art. 90109-08196-00
По запросу
9
Cover, Switch art. 1D6-8291G-00-00
По запросу
10
Damper art. 1D6-82176-00-00
По запросу
11
Винт Yamaha art. 90149-05299-00
от 578 ₽
12
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
13
Grommet art. 4XY-82545-01-00
По запросу
14
Stop Switch Assy art. 4XY-82530-00-00
По запросу
15
Stay, Stop Switch art. 4XY-82539-00-00
По запросу
16
Wire Harness Assy art. 1D6-82590-00-00
По запросу
17
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
18
. .Fuse (15A-Bl) art. 36Y-82151-00-00
По запросу
19
. .Fuse (5A-Bl) art. 1NL-82151-00-00
По запросу
20
Screw, Bind art. 98907-06012-00
По запросу
21
Stay, Relay art. 4XY-81953-00-00
По запросу
22
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
23
Clamp art. 90464-25217-00
По запросу
24
Зажим art. 90464-15195-00
По запросу
25
Clamp art. 90464-20191-00
По запросу
26
Хомут с фиксатором art. 90464-10112-00
По запросу
27
Band art. 1UA-82591-00-00
По запросу
28
Clamp art. 90464-35132-00
По запросу
29
Хомут с фиксатором art. 90464-10112-00
По запросу
30
Хомут с фиксатором art. 90464-10112-00
По запросу
31
Хомут с фиксатором art. 90464-10112-00
По запросу
32
Clamp art. 90464-16061-00
По запросу
33
Хомут с фиксатором art. 90464-10112-00
По запросу
34
Band art. 1UA-82591-00-00
По запросу
35
Clamp art. 90464-13077-00
По запросу
36
Реле стартера Yamaha 4BH-81940-00-00 art. 4BH-81940-02-00
По запросу
37
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
38
Болт с фланцем art. 95027-06008-00
По запросу
39
Реле-регулятор напряжения Yamaha art. 4XY-81960-00-00
По запросу
40
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
41
Relay Assy (5Ks-00) FOR SIDE STAND art. 5KS-81950-02-00
По запросу
42
Relay Assy (1Uy-92) art. 1UY-81950-92-00
По запросу
43
Thermo Switch Assy art. 5FU-82560-60-00
По запросу
44
Switch, Side Stand art. 5RT-82566-50-00
По запросу
45
Screw, Pan Head art. 98507-05014-00
По запросу
46
Clamp art. 90464-10190-00
По запросу
47
Band art. 1UA-82591-00-00
По запросу
48
Front Stop Switch Assy art. 1D6-83980-00-00
По запросу
49
Screw, Bind art. 98907-04014-00
По запросу
50
Switch art. 4XY-82917-00-00
По запросу
51
Screw, Bind art. 98907-04025-00
По запросу
52
Sensor, Lean Angle art. 4BH-82576-01-00
По запросу
53
Clamp art. 90464-16061-00
По запросу
