модель 2008 года
- Модель Royal Star
- Код модели ROYAL STAR TOUR DELUXE (XVZ13CTXCL) CA

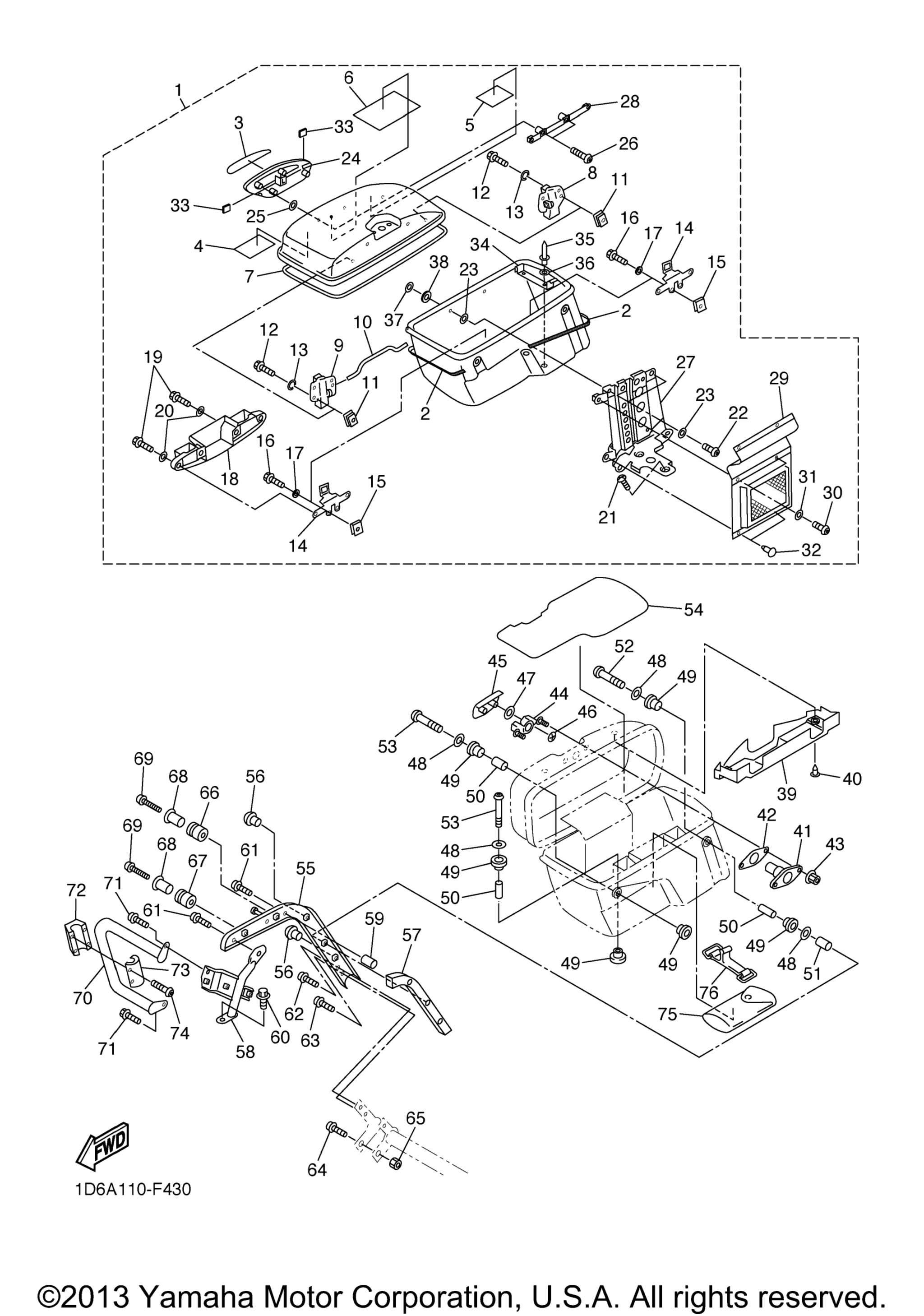

Схема кофр 2 для ROYAL STAR TOUR DELUXE (XVZ13CTXCL) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Saddlebag Comp, 2 DPBML/SMX art. 4XY-Y2844-3F-1Y
По запросу
1
Saddlebag Comp, 2 DPBML/SMX art. 4XY-Y2844-3E-1Y
По запросу
2
. Saddlebag Graphic Set 2 art. 1D6-2840J-40-00
По запросу
3
. .Ornament 2 art. 1D6-2847B-00-00
По запросу
4
. Plate, Epa (California) art. 1D6-2176P-00-00
По запросу
4
. Plate, Epa (Non California) art. 1D6-2179W-20-00
По запросу
5
. Plate, Routing 2 art. 4LE-21686-A0-00
По запросу
6
. .Label, Caution art. 1D6-28446-00-00
По запросу
7
. .Seal 1 art. 4XY-28428-00-00
По запросу
8
. .Hook 3 art. 4XY-28494-00-00
По запросу
9
. .Hook 4 art. 4XY-28495-00-00
По запросу
10
. .Lever art. 4XY-2841A-00-00
По запросу
11
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
12
. Bolt art. 97017-05012-00
По запросу
13
. Washer, Plate art. 92907-05600-00
По запросу
14
. .Hook 2 art. 4XY-28498-00-00
По запросу
15
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
16
. Bolt art. 97017-05016-00
По запросу
17
. Washer, Plate art. 92907-05600-00
По запросу
18
. .Cover 3 art. 4XY-2843J-00-00
По запросу
19
. Bolt, Button Head art. 92017-05008-00
По запросу
20
. Washer, Plate art. 92907-05600-00
По запросу
21
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
22
. Bolt, Button Head art. 92017-05014-00
По запросу
23
. Washer, Plate art. 90201-05556-00
По запросу
24
. .Hinge 3 art. 4XY-28454-10-00
По запросу
25
. .Washer, Plate art. 90202-10120-00
По запросу
26
. Bolt, Button Head art. 92017-05020-00
По запросу
27
. .Reinforcement 2 art. 4XY-28437-00-00
По запросу
28
. .Plate 5 art. 4XY-2847H-00-00
По запросу
29
. .Stopper, Open art. 4XY-2845M-00-00
По запросу
30
. Bolt, Button Head art. 92017-05014-00
По запросу
31
. Washer, Plate art. 92907-05600-00
По запросу
32
Фиксатор пластиковый Yamaha art. 90269-05055-00
от 830 ₽
33
. .Plate, Rubber 4 art. 4XY-28499-00-00
По запросу
34
. .Plate art. 4XY-2843L-00-00
По запросу
35
. .Rivet, Blind art. 90267-32003-00
По запросу
36
. .Washer art. 92907-03600-00
По запросу
37
. Washer, Plate art. 90201-08326-00
По запросу
38
. .Seal 2 art. 4XY-28429-00-00
По запросу
39
Cover Lock Assy 2 art. 4XY-2849K-00-00
По запросу
40
Пистон Yamaha art. 90269-06081-00
от 788 ₽
41
Lock Assy 3 art. 4XY-W2843-00-00
По запросу
42
Plate, Rubber 5 art. 4XY-2845J-00-00
По запросу
43
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
44
Plate 6 art. 4XY-2849H-00-00
По запросу
45
Cover 6 art. 4XY-2843C-00-00
По запросу
46
Nut, Spring art. 90183-04005-00
По запросу
47
Damper art. 4KJ-28371-00-00
По запросу
48
Washer, Plate art. 90201-065G8-00
По запросу
49
Grommet art. 90480-20447-00
По запросу
50
Collar art. 90387-084R5-00
По запросу
51
Collar art. 90387-0811N-00
По запросу
52
Bolt, Button Head art. 92017-06055-00
По запросу
53
Bolt, Button Head art. 92017-06035-00
По запросу
54
Seat 2 art. 4XY-2848K-01-00
По запросу
55
Frame, Saddlebag 2 art. 1D6-28474-00-00
По запросу
56
Plug art. 90338-07259-00
По запросу
57
Damper 2 art. 1D6-28416-00-00
По запросу
58
Stay, Front Guard 2 art. 4YE-28414-02-00
По запросу
59
Collar art. 90387-0811N-00
По запросу
60
Болт Yamaha art. 95817-08014-00
По запросу
61
Bolt, Hex. Socket Button art. 92014-08040-00
По запросу
62
Bolt, Button Head art. 92014-08016-00
По запросу
63
Bolt, Button Head art. 92014-08020-00
По запросу
64
Болт с фланцем art. 95817-08016-00
По запросу
65
Nut art. 95307-08800-00
По запросу
66
Damper, Grip art. 1D6-2843A-00-00
По запросу
67
Damper, Grip 2 art. 1D6-2843N-00-00
По запросу
68
Collar art. 90387-08029-00
По запросу
69
Bolt, Hex. Socket Button art. 92017-08035-00
По запросу
70
Guard, Saddlebag 2 art. 4XY-2842K-00-00
По запросу
71
Bolt, Flange art. 95814-08016-00
По запросу
72
Reflector, Rear 1 art. 4YE-85131-00-00
По запросу
73
Bracket, Reflector 1 art. 4YE-85132-00-00
По запросу
74
Screw, Tapping art. 97707-30514-00
По запросу
75
Tool Kit art. 4XY-28100-01-00
По запросу
76
Band art. 55K-2811G-00-00
По запросу
