модель 2008 года
- Модель Royal Star
- Код модели ROYAL STAR TOUR DELUXE (XVZ13CTXCL) CA

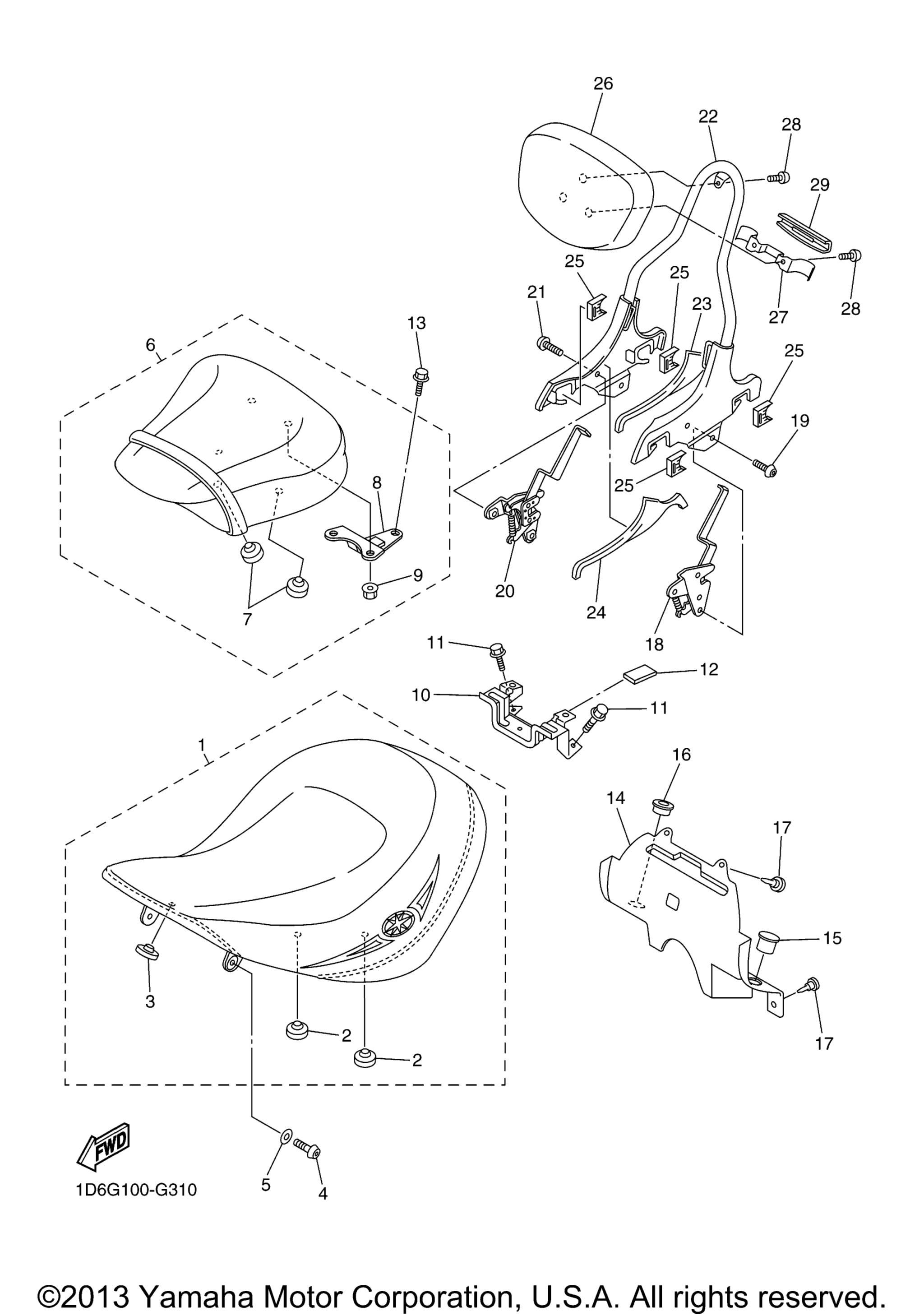

Схема сиденья для ROYAL STAR TOUR DELUXE (XVZ13CTXCL) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Single Seat Assy art. 1D6-24710-00-00
По запросу
2
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
3
. .Damper, Seat art. 3L7-24724-00-00
По запросу
4
Bolt, Button Head art. 92014-08020-00
По запросу
5
Шайба Yamaha art. 92903-08200-00
от 168 ₽
6
Tandem Seat Assy art. 1D6-24750-00-00
По запросу
7
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
8
. .Stay, Seat art. 4NK-2471A-00-00
По запросу
9
. Nut, Flange art. 95707-06500-00
По запросу
10
Bracket, Seat Lever 1 art. 4NK-2475H-00-00
По запросу
11
Болт с фланцем art. 95027-06012-00
По запросу
12
Прокладка амортизирующая Yamaha art. 509-24724-00-00
от 1 134 ₽
13
Bolt, Flange (Small Head) art. 95024-08012-00
По запросу
14
Cover art. 4NK-24796-00-00
По запросу
15
Plug art. 90338-23172-00
По запросу
16
Holder 1 art. 4XY-24847-00-00
По запросу
17
Rivet art. 90269-06001-00
По запросу
18
Lock Assy art. 1D6-216A0-00-00
По запросу
19
Bolt, Hex. Socket Button art. 92014-06014-00
По запросу
20
Lock Assy 2 art. 1D6-216B0-00-00
По запросу
21
Bolt, Hex. Socket Button art. 92014-06014-00
По запросу
22
Rear Stay Comp art. 1D6-21640-00-00
По запросу
23
Cover, Rear Fender 1 art. 1D6-2163A-00-00
По запросу
24
Cover, Rear Fender 2 art. 1D6-2163E-00-00
По запросу
25
Stopper, Rubber art. 1D6-216A1-00-00
По запросу
26
Back Rest Assy art. 1D6-2840F-11-00
По запросу
27
Stay 2 art. 5GA-2164G-00-00
По запросу
28
Bolt, Hex. Socket Button art. 92014-06012-00
По запросу
29
Emblem art. 5GA-24786-01-00
По запросу
