модель 2008 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13AXCS) CA

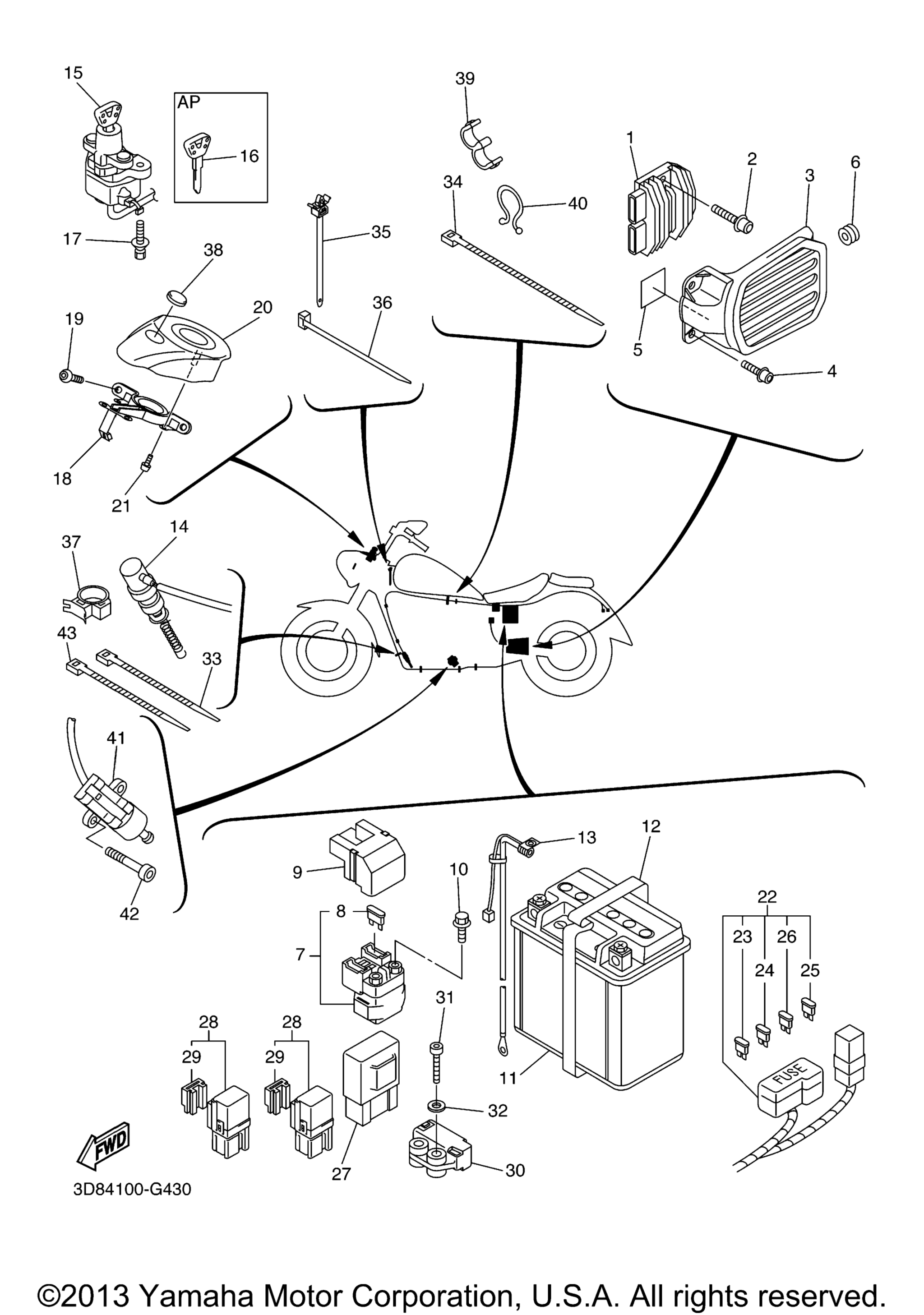

Схема электрооборудования 2 для V STAR 1300 (XVS13AXCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
2
Bolt, Hexagon Socket Head art. 90110-06263-00
По запросу
3
Case, Regulator art. 3D8-21247-02-00
По запросу
4
Bolt, Hexagon Socket Head art. 90110-06215-00
По запросу
5
Damper, Locating 5 art. 2GH-24185-00-00
По запросу
6
Grommet art. 90480-12550-00
По запросу
7
Реле стартера Yamaha art. 3D8-81940-00-00
По запросу
8
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
9
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
10
Болт Yamaha art. 95022-06008-00
от 168 ₽
11
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
12
Band, Battery art. 4AS-82131-01-00
По запросу
13
Wire, Minus Lead art. 3D8-82116-00-00
По запросу
14
Stop Switch Assy art. 3D8-82530-01-00
По запросу
15
Main Switch Steering Lock art. 3D8-82501-01-00
По запросу
16
Ключ зажигания Yamaha art. 4BH-82511-09-00
По запросу
17
Bolt art. 90109-08196-00
По запросу
18
Bracket 1 art. 3D8-2334G-00-00
По запросу
19
Bolt, Button Head art. 92012-06014-00
По запросу
20
Cover, Main Switch art. 3D8-82568-00-00
По запросу
21
Винт Yamaha art. 97707-40016-00
от 830 ₽
22
Wire Harness Assy art. 3D8-82590-10-00
По запросу
23
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
24
Предохранитель 15А art. 67F-82151-50-00
По запросу
25
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
26
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
27
Relay Assy (5Ks-30) art. 5KS-81950-31-00
По запросу
28
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
29
. .Holder, Relay art. 5EA-81952-00-00
По запросу
30
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
31
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
32
Washer, Plate art. 90201-04027-00
По запросу
33
Band art. 1UA-82591-00-00
По запросу
34
Clamp art. 90464-15152-00
По запросу
35
Хомут с фиксатором art. 90464-10112-00
По запросу
36
Clamp 1 art. 5Y9-12491-00-00
По запросу
37
Clamp art. 90464-10190-00
По запросу
38
Emblem art. 3D8-2341B-00-00
По запросу
39
Clamp art. 90464-10M57-00
По запросу
40
Clamp art. 90464-16039-00
По запросу
41
Switch, Side Stand art. 3D8-82566-B0-00
По запросу
42
Bolt, Hexagon Socket Head art. 91312-05025-00
По запросу
43
Band art. 3MA-82591-00-00
По запросу
